【天线的方向图理解】

查看了知乎”无线深海“写的 科普文章，特地总结了天线传播方向图的知识

常见天线

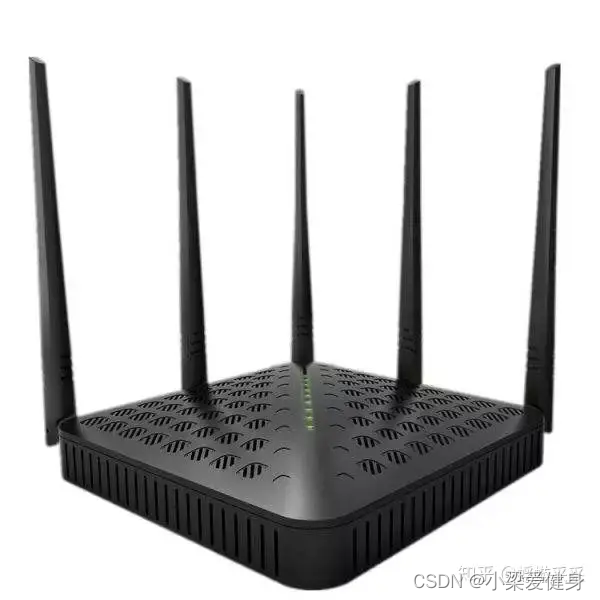

1、路由器天线

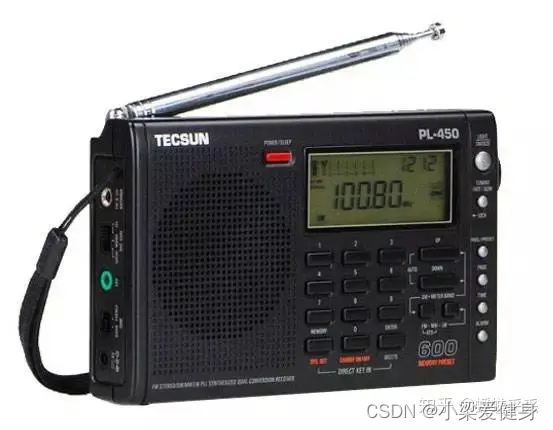

2、鞭状天线

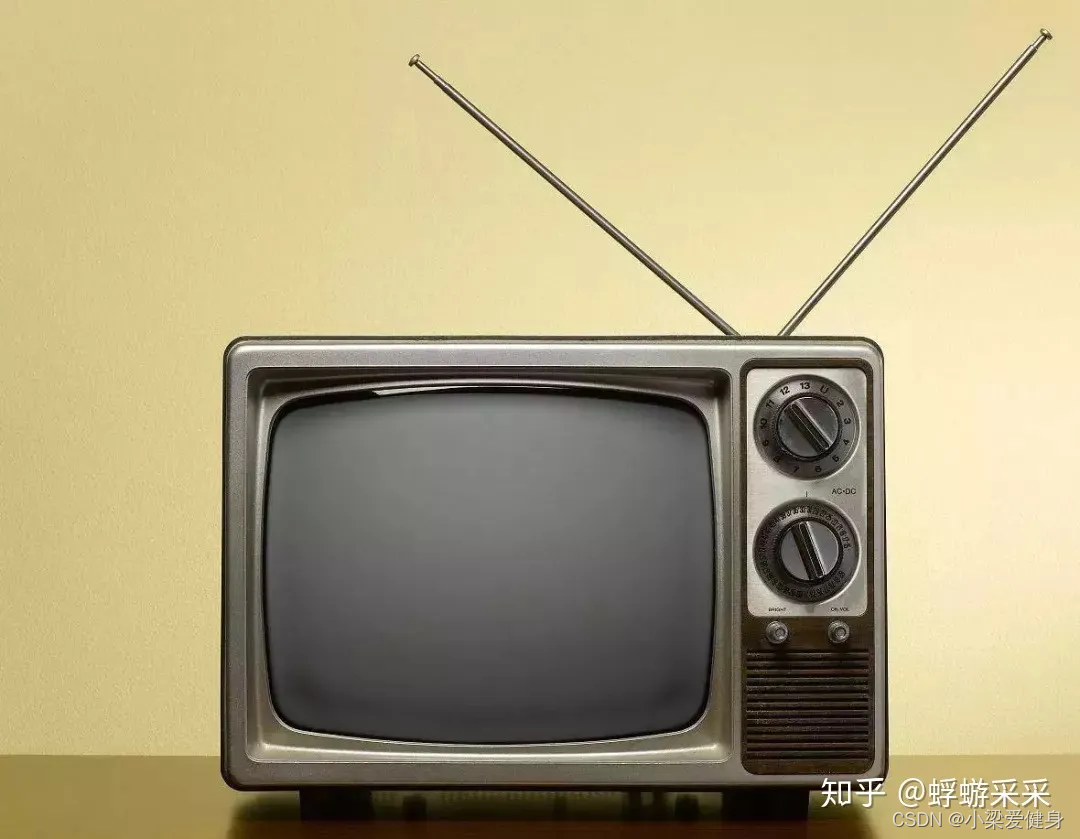

3、电视天线

4、八木天线

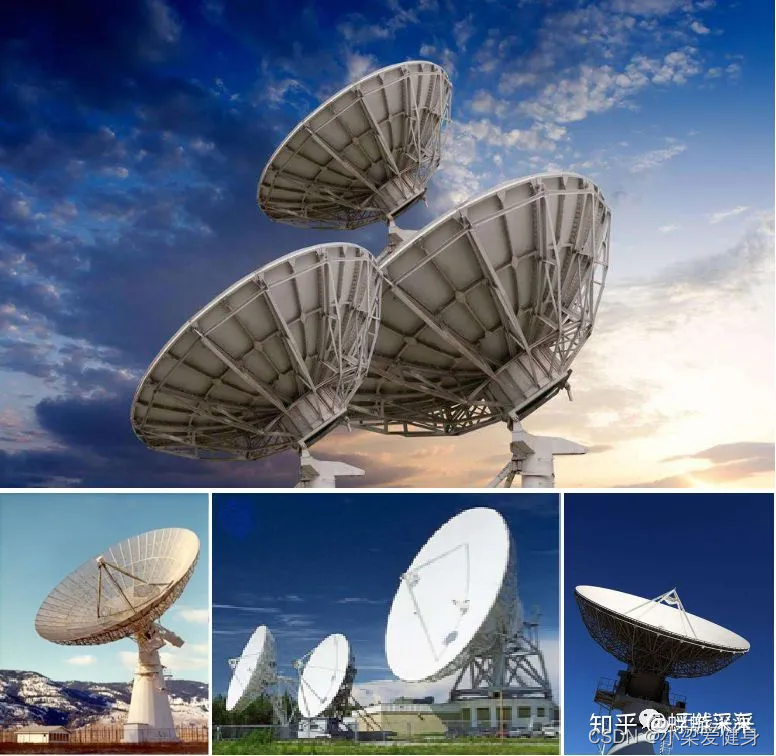

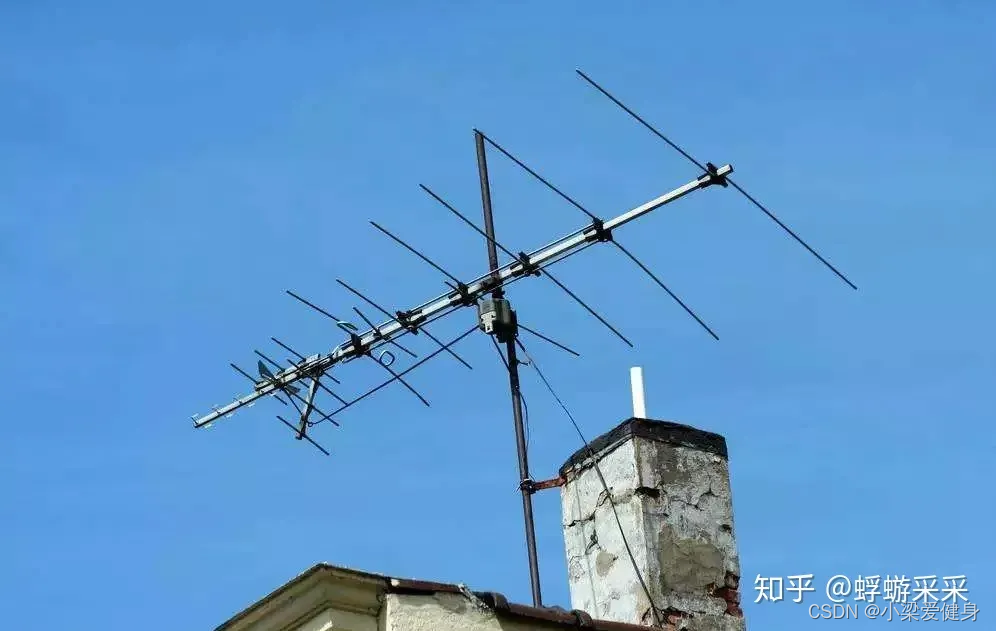

5、卫星天线

6、微波天线

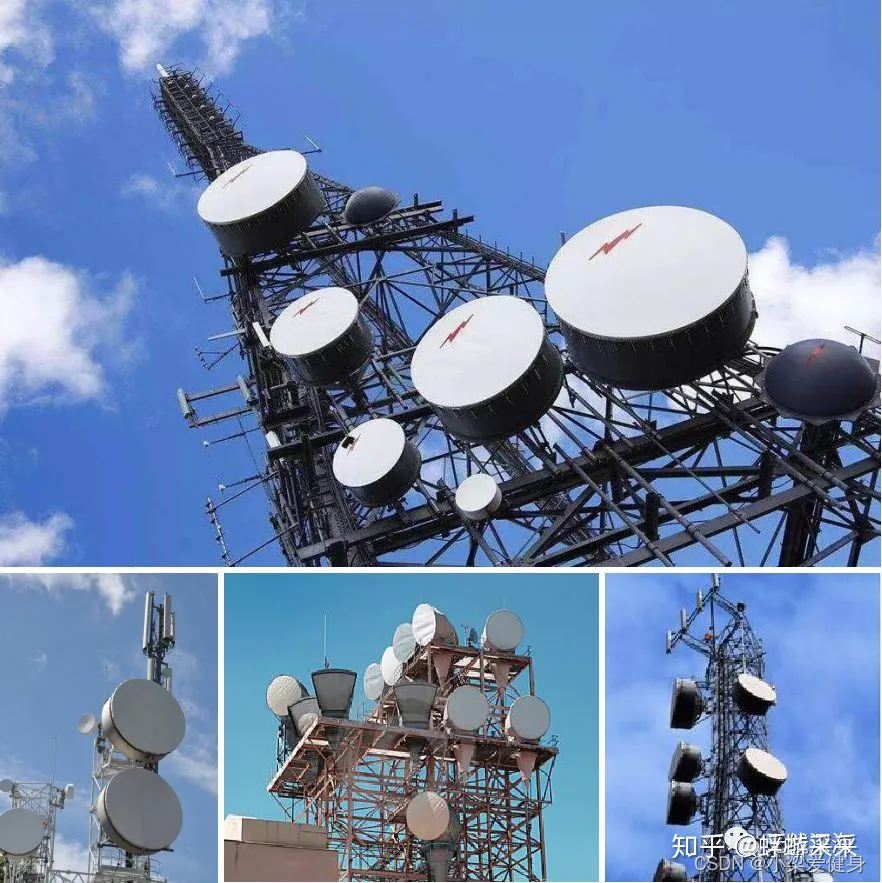

7、通信天线

8、定向天线

天线传播原理

天线是怎样把这些电磁波发送出去的呢？

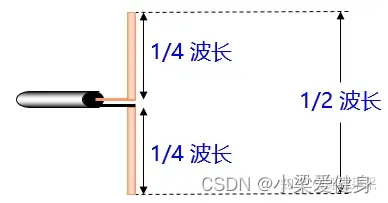

上面这种产生电磁波的这两根导线就叫做“振子”。一般情况下，振子的大小在半个波长的时候效果最好，所以也经常被称作“半波振子”。

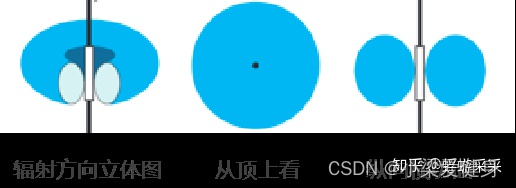

半波振子把电磁波源源不断地向空间传播，但信号强度在空间上的分布却并不均匀，像是轮胎一样的环形。
但实际上，我们基站的覆盖需要在水平方向上更远一些，毕竟需要打电话的人都在地上；垂直方向就到高空了，高空中也没啥需要边飞边刷抖音的人（航线覆盖是另外一个话题，下次再讲），因此，在电磁波能量的发射上，需要增强水平方向，削弱垂直方向。

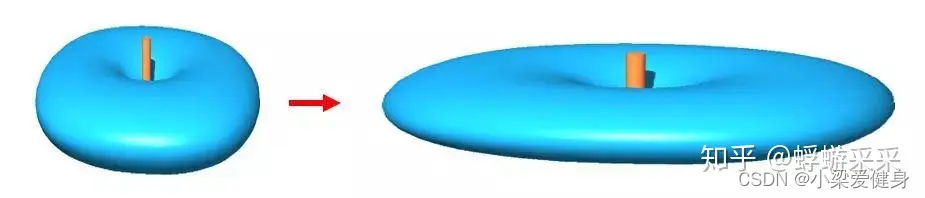

根据能量守恒原理，能量既不会增加也不会减少，如果要提高水平方向的发射能量，就要削弱垂直方向的能量。因此就只有把标准半波阵子的能量辐射方向图拍扁了，如下图所示。

那么怎样拍扁呢？答案就是增加半波振子的数量。多个振子的发射在中心汇聚起来，边缘的能量的到了削弱，就实现了拍扁辐射方向，集中水平方向能量的目的。

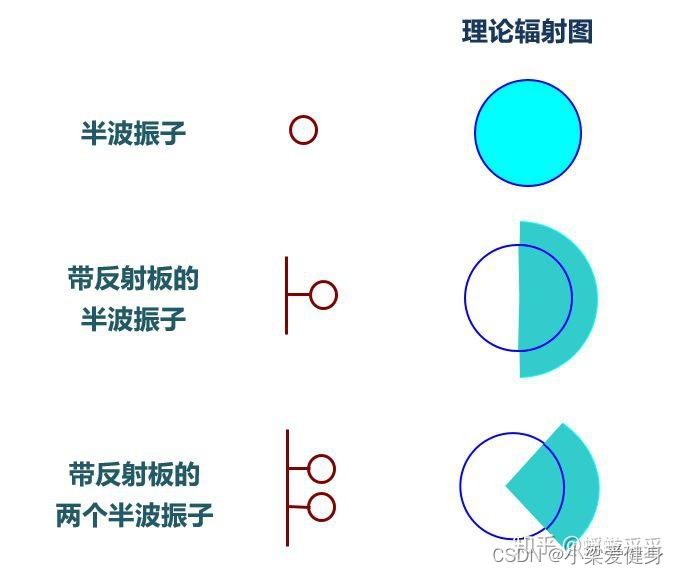

给振子增加反射板，把本该向另外一边的辐射的信号反射回来不就行了么？

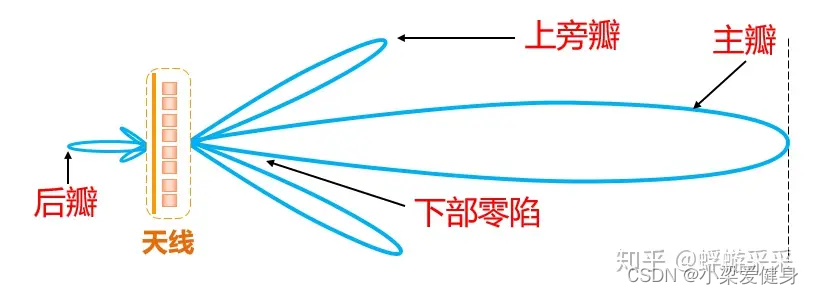

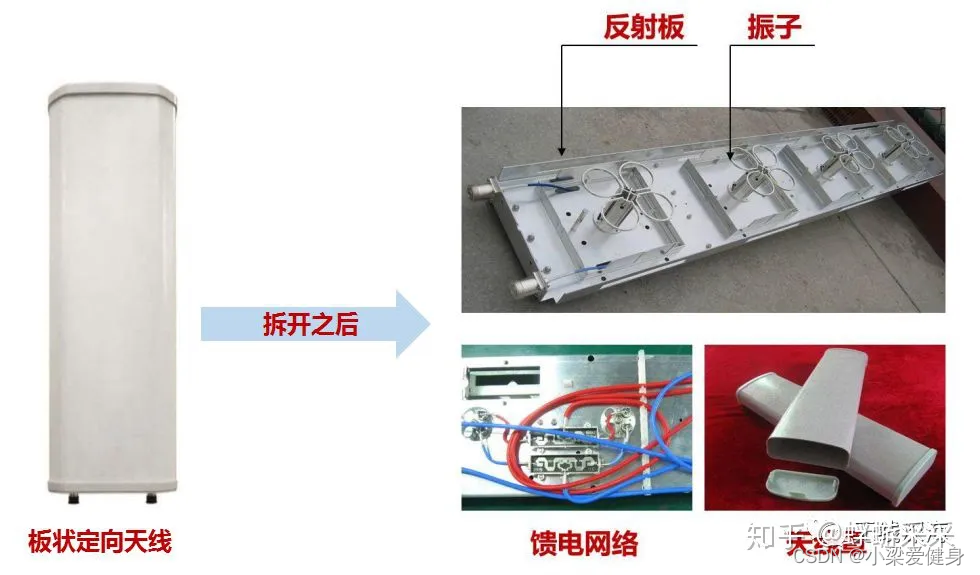

就这样增加振子让电磁波在水平方向传得更远，再增加反射板控制方向，经过这么两下折腾，定向天线的雏形诞生，电磁波的发射方向变成了下图这样。

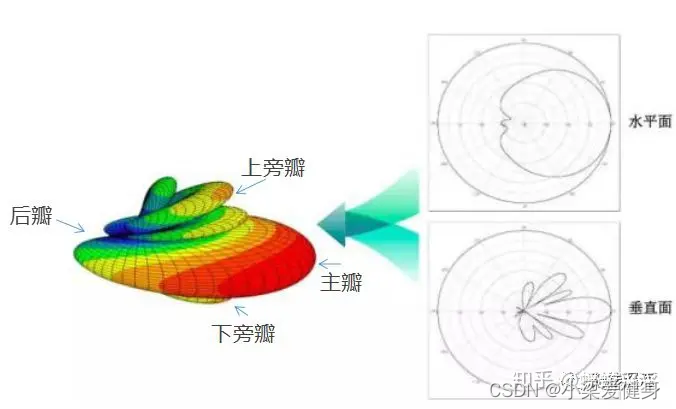

下来我们把天线的水平方向图和垂直方向图结合起来，就得到了立体图辐射图，看起来直观多了。

总结

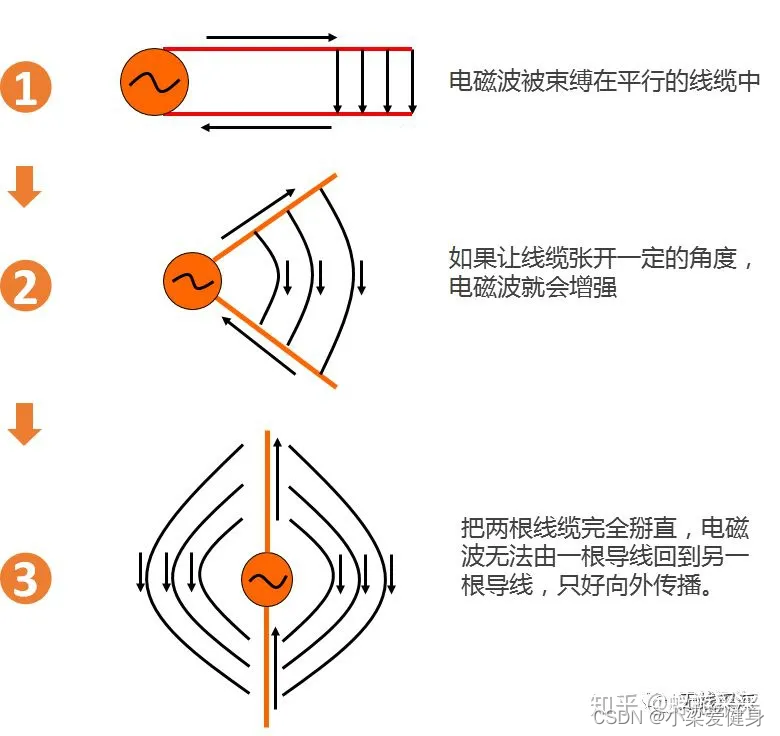

由此可见，对于线性天线，即何同学要”掰直“的天线，如下图：

在不掰直的情况下，电磁波是平行于地面向外发射，在掰直之后，电磁波更多的是沿着垂直于地面向上下发射的。
