RCD钳位电路与RC滤波电路及延时电路的原理与应用详解

1. RCD钳位电路的工作原理与作用

RCD钳位电路由电阻（R）、电容（C）、二极管（D）组成，主要用于电压钳位和保护电路中的元器件，避免因电压过高而导致损坏。常见于开关电源和功率电子设备中，主要用于抑制开关管上的电压尖峰。

工作原理：

• 当开关设备（如MOSFET或IGBT）切换时，电感或变压器的漏感会产生高频尖峰电压。这种尖峰电压可能会超过开关管的耐压值，导致其损坏。
• 在关断时，由于电感的储能突然释放，尖峰电压通过二极管D导通，流入电容C进行存储。电容在储存能量后，通过电阻R逐渐释放电荷，避免高电压累积。
• 电阻R的作用是缓慢耗散电容C存储的能量，防止尖峰电压反复出现。这样能够钳位住电压，避免电压过高。

作用：

• 保护开关管：通过钳位电压来防止因漏感引发的高压损坏开关管。
• 降低EMI：由于尖峰电压可能导致电磁干扰（EMI），RCD电路可以削弱这些尖峰，降低噪声，改善电路的EMI性能。

实例应用：

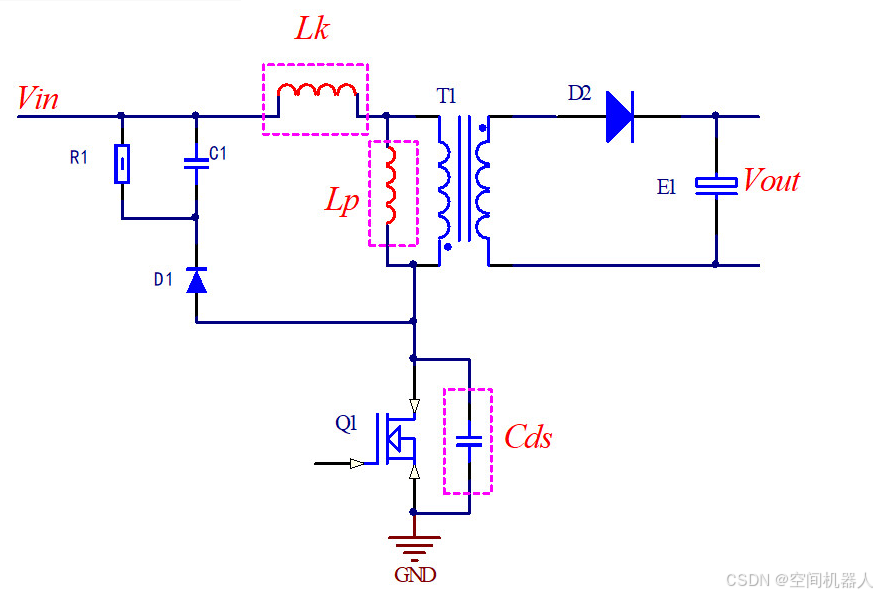

• 在反激式电源转换器中，变压器漏感会在开关管关断时产生尖峰电压，通过RCD钳位电路吸收漏感能量，避免开关管遭受过高的电压冲击。

---

2. RC滤波电路的应用与作用

RC滤波电路（由电阻R和电容C组成）是电路设计中常用的基本滤波单元，用于滤除信号中的高频噪声或低频干扰。根据电容和电阻的连接方式，RC滤波电路可以分为低通滤波器和高通滤波器：

• 低通滤波器：允许低频信号通过，抑制高频信号。
• 高通滤波器：允许高频信号通过，抑制低频信号。

RC滤波电路的工作原理：

• 低通滤波器：电阻R和电容C串联，输入端连接信号，输出端在电容两端。低频信号能顺利通过电容，而高频信号被电容抑制（由于电容在高频下阻抗变小，信号流过电容后被接地），从而实现高频滤除。

• 高通滤波器：电容和电阻串联，电容放在输入端，输出端在电阻上。高频信号能够通过电容，而低频信号在电阻处衰减，因此抑制低频干扰。

RC滤波电路的应用：

• 电源滤波：在电源电路中，RC低通滤波器常用于滤除电源中的高频纹波，确保输出的直流电更为平滑和稳定。
• 音频电路：在音频设备中，RC滤波电路可以用于音频信号的频率分割，如音频放大器中的高音、低音分频电路。
• 噪声抑制：在数字电路和模拟电路中，RC滤波器常用于抑制高频噪声，改善信号质量。

举例说明：

假设你在一个音频放大器中使用了RC低通滤波器，可以通过滤波器将超过20 kHz的高频噪声去除，保证只传递20 Hz到20 kHz之间的音频信号，避免高频噪声干扰音质。

---

3. RC电路的延时作用

除了滤波功能，RC电路还有延时功能，常见于RC延时电路。RC延时电路的工作原理基于电容的充放电特性。当电容与电阻组成电路时，电容充电或放电的速度取决于电阻R和电容C的乘积（称为时间常数τ，τ = RC）。这个时间常数决定了电容充电到63%（或放电到37%）所需的时间。

RC延时电路的工作原理：

• 当电源接通时，电容开始通过电阻R充电，电容上的电压逐渐上升，电流逐渐减小。当电容充电到足够高的电压时，可以触发后续的电路行为，实现延时作用。

• 当电源断开时，电容通过电阻放电，电压逐渐下降，延缓信号的消失，起到延时的效果。

延时作用的应用：

• 上电延时电路：可以用于电子设备的上电时序控制，比如当设备通电后，延迟一段时间才启动某些功能。

• 脉冲延时电路：可以延迟输入脉冲的传输，常用于数字电路中的脉冲信号调节，例如在一些计时电路和触发电路中。

举例说明：

如果一个RC电路的电阻为10kΩ，电容为100μF，那么它的时间常数τ为：
[τ = RC = 10kΩ × 100μF = 1秒]
这意味着电容充电到63%需要1秒。这个特性可以用于上电延时电路，确保电路在通电1秒后才开始工作。

---

结论：

• RCD钳位电路的主要作用是抑制电压尖峰，保护电路中的开关元件，避免过高的电压损坏。
• RC滤波电路则用于滤除信号中的高频或低频噪声，确保信号的纯净和稳定。在电源、电音频和信号处理领域有广泛应用。
• RC电路的延时特性依赖于电容的充放电过程，常用于上电延时、脉冲调节等需要时间控制的电路中。

RC电路的滤波和延时功能是电路设计中极为基础且广泛应用的概念，对信号处理和电路保护具有重要作用。
