5G手机PA后SAW滤波器的应用与优化：提升性能与稳定性的关键技术

在5G手机的设计和调试过程中，PA后加装SAW滤波器不仅能提高信号质量，还能有效减少由于天线匹配问题引发的PA Load-pull效应，从而提升整体性能。下面详细阐述PA后加装SAW滤波器的作用，结合5G调试过程中的实例分析。

1. PA后加装SAW滤波器的作用

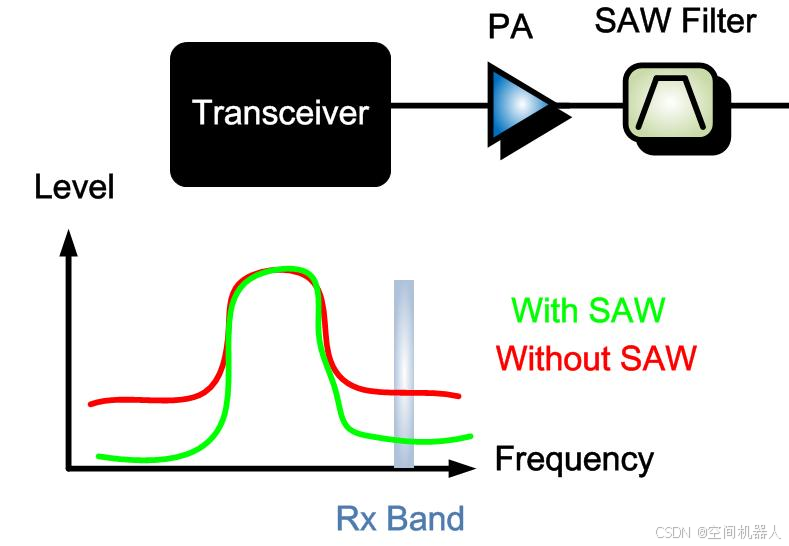

1.1 滤除PA输出的带外噪声

在5G手机的调试过程中，PA（功率放大器）通常会产生带外噪声和高次谐波，这些噪声会对系统的整体性能产生不利影响。PA后加装SAW滤波器的首要作用是有效滤除这些带外噪声。SAW滤波器能够将PA输出中的高频谐波和杂散信号削减，使得信号更加纯净，有效减少对其他频段的干扰。

例如，在5G手机的设计中，PA输出的频谱中可能会有超过所需工作频带的信号成分，这些频率成分不仅可能导致系统效率下降，还会对相邻频段造成干扰。通过SAW滤波器，能够将这些带外频率成分过滤掉，从而提升通信质量，降低干扰。

🌐 例子：假设你正在调试一款5G手机，其PA
