高性能音频处理DSP芯片参数详细解析

高性能音频处理芯片参数解析 🎛️🎵

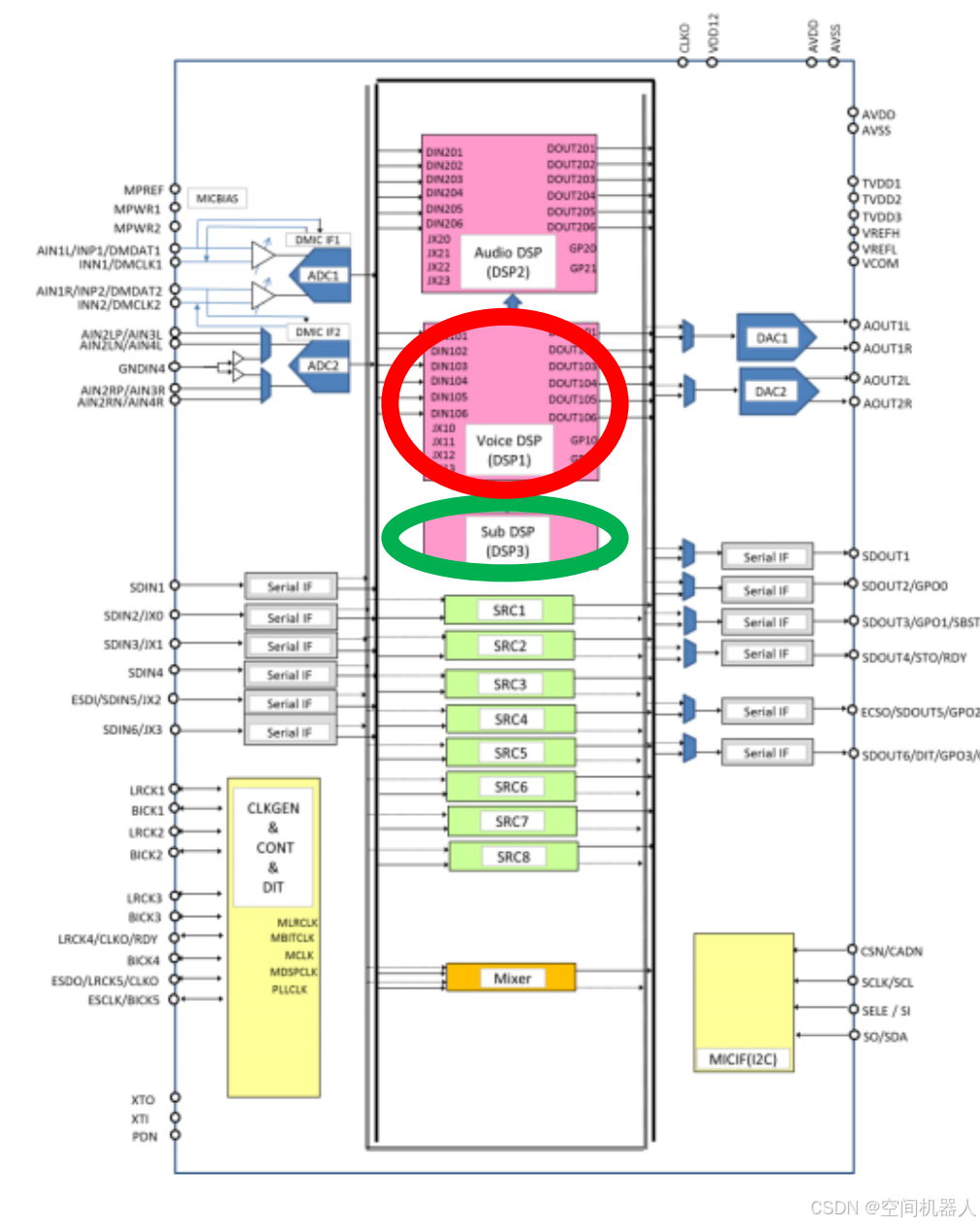

这款音频处理芯片涉及 DSP（数字信号处理）、ADC/DAC（模数/数模转换）、采样率转换（SRC）、时钟管理（PLL）、数字接口（I²S、TDM、S/PDIF）、混音和音频格式转换 等多个关键模块。以下内容将从 理论、计算、选择标准、工程优化 四个维度进行深入剖析。

---

1️⃣ DSP（数字信号处理器）分析 🎚️💾

📌 DSP 关键参数解析

参数	说明	计算方法	选择依据	技术要点
时钟频率	294.912 MHz	6144 步长，fs = 48kHz	计算性能取决于 clock ÷ fs	适用于高精度音频处理
运算能力	32×32-bit 乘法器	每周期 1 次	DSP 计算性能 = 时钟频率 × 指令吞吐量	影响滤波器、均衡器等性能
定点/浮点支持	96-bit ALU	2^96 范围	浮点适合高动态范围，定点适合低功耗	关键影响音频计算精度
存储架构	PRAM, CRAM, DRAM, DLRAM	片上/片外存储	PRAM 越大，代码执行速度越快	DLRAM 共享，影响多通道处理

---

📢 计算示例：FFT 运算性能

假设 DSP 处理 48kHz 采样率 的 1024 点 FFT：

• FFT 计算复杂度：$N{\log }_{2}N=1024\times 10=10240$ 次乘法

• DSP 时钟：294.912 MHz

• 每个周期可完成 1 次 32×32 乘法运算

• 计算所需时间：


• 一个采样周期时间：


• 结论：DSP 可以在 1 采样周期内完成 FFT 计算，满足实时性要求。

---

✅ DSP 选择指南

应用场景	推荐 DSP 配置
高保真音频（高清音乐播放）	96-bit ALU + 浮点计算
低功耗语音处理（智能音箱）	32-bit 定点计算
回声消除、降噪（会议系统）	高速 DSP + 大缓存

---

2️⃣ ADC（模数转换器）解析 🎤🎚️

📌 ADC 关键参数

参数	说明	计算方法	选择依据
位深度	24-bit	动态范围 $DR=6.02\times bit+1.76$	影响音频信号保真度
采样率	8kHz ~ 192kHz	最高可还原频率 $f_{max}=\frac{fs}{2}$	影响可采集频谱范围
信噪比（S/N）	102 dB	量化噪声计算：$Q=20{\log }_{10}(2^{bit})$	影响音质
输入模式	差分/单端	差分输入可抑制共模噪声	适合高噪声环境

---

📢 ADC 计算示例

动态范围计算：

• 24-bit ADC（理想）：


• 实际 S/N = 102 dB → 说明电路噪声导致性能下降。

• 量化噪声计算：


  但实际可达到 102 dB，说明还受 模拟电路噪声影响。

---

✅ ADC 选择指南

应用	推荐 ADC
电话语音（低带宽）	16-bit，8kHz
高保真音频	24-bit，192kHz
环境噪声检测	差分输入，高 S/N ADC

---

3️⃣ DAC（数模转换器）解析 🎧🔊

📌 DAC 关键参数

参数	说明	计算方法	选择依据
位深度	32-bit	影响信号细节	适合高保真
采样率	8kHz ~ 192kHz	确定最高频率	适用于高清音频
信噪比（S/N）	108dB	影响音质	适合高端音频
动态范围	114dB	$DR=20{\log }_{10}(2^{bit})$	影响耳机解析力

---

📢 DAC 计算示例

动态范围计算：

• 32-bit DAC：


• 但实际噪声会导致 S/N 低于 114 dB。

---

✅ DAC 选择指南

应用	推荐 DAC
普通音频播放	24-bit
高端音乐系统	32-bit
专业耳机驱动	低噪声，高信噪比 DAC

---

4️⃣ 采样率转换（SRC） ⏩🎼

SRC（Sampling Rate Converter）用于不同采样率转换，关键参数：

参数	说明	影响
输入采样率	8kHz - 192kHz	影响输入音质
输出采样率	44.1kHz - 384kHz	适配目标设备
插值滤波	FIR / IIR	影响失真

---

5️⃣ 数字接口对比 🔗📡

接口	作用	适用场景	特点
I²S	音频传输	音频 DSP、耳机	低延迟
TDM	多通道音频	96 通道音频系统	高吞吐
S/PDIF	数字音频	消费电子设备	兼容 AES/EBU

---

总结

• DSP 性能决定音频处理能力
• ADC/DAC 选择需考虑 S/N、动态范围、输入输出模式
• 采样率转换决定兼容性
• 接口匹配决定数据传输质量
