💡前言：BMS可不是“电池电量显示器”这么简单！

很多人一提BMS就说：“这不就是个显示电量+充放电保护的模块嘛~”
NONONO！BMS 就是电池系统的大脑 🧠 + 警察 👮 + 心脏监护仪 ❤️，还兼职了个保险员的活。

如果你开的是一台高压 EV，动辄几百颗串联的电芯，轻轻一烧，就是新闻头条：“某车自燃事件又双叒叕发生了”。

所以：没有一个稳得住的 BMS，EV 就是炸药桶💣。

---

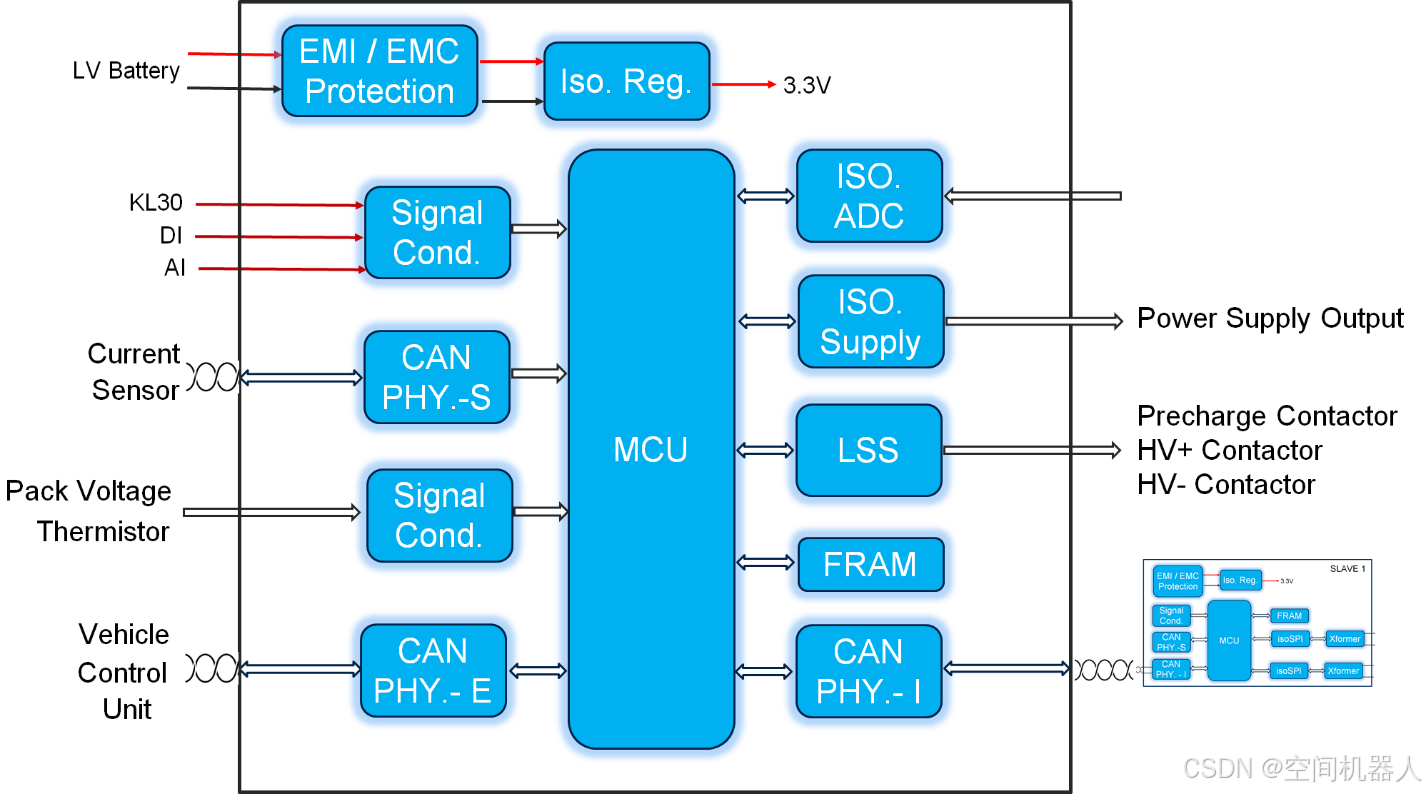

🧩 总体架构看懂图前先一句话总结：

👉 一个“主控 MCU + 多个 AFE 从芯片 + 双向 isoSPI 总线 + 冗余通信 + 被动均衡 + 热管理”的组合拳，才能撑起 ASIL-C 的高压安全性认证！

---

📦 模块全览：一个典型高压 BMS 系统怎么长？

✅ Master部分（主控）：

• 📡 通信：CAN + Bluetooth（能远程 OTA 升级）
• 🧮 数据处理：估算 SOC / SOH
• 🧠 控制中心：接收AFE信息、判断异常、控制断接触器

✅ Slave部分（电芯监测）：

• 🔍 电压采样：最多支持 16 节串联监测
• 🔥 热管理：每颗电芯配个NTC热敏电阻，烧之前预警
• ⚖️ 均衡设计：被动均衡（PWM 控制）、支持每颗独立调节
• 🧵 isoSPI通信：ADBMS6821 级联 Daisy Chain，失效还能容错！

---

🧠 为什么搞“冗余”设计？你不会真的指望电子系统永远不出bug吧？🧯

⚠️ 注意！安全等级搞到 ASIL-C，意味着：

“系统挂了 ≠ 车挂了！”必须还能靠备胎架构撑住！

来看几个我觉得最牛的设计点👇：

功能点 🧩	冗余方式 🧠	举个栗子🌰
电压监测	双通道AFE + 不同厂家芯片交叉对比	主用ADI，备用TI，结果偏差大于2mV报警！
电流监测	霍尔 + 分流器双重测量	分流器挂了？还有磁感应兜底
通信链路	CAN主通道 + UART或LIN副链路	CAN掉线自动切副路，驾驶员都察觉不到！
状态机控制	主从MCU互相盯梢 + Watchdog	MCU1运行异常，MCU2踢它重启 👟🔄
异常响应	快速断接触器 + 锁死快充口	一旦温度飙升 + 电压异常 🚨 全系统急刹！

---

🔬 技术细节拆解：为啥选 ADBMS6830 + isoSPI？

👉 先看电压采样核心：

ADBMS6830

• 单颗芯片监测 16 串电芯，支持 0V~5V 范围，LiFePO4 / NCM 都不在话下 🔋
• Daisy Chain 支持级联 200+ 节高压系统（例如：750V = 200串x3.7V）
• 被动均衡，PWM 精准控制每颗电芯平衡，防止“木桶效应”

isoSPI（ADBMS6821）

• 点对点差分通信📶，没中间变压器 → 抗干扰 + 成本更低 + 不怕线太长
• 支持链路自检，检测“哪颗芯片断链了”
• 完美适配主控 MCU（STM32/Infineon/TC397 啥都能接）

💡小tips：isoSPI 发包机制更像“点名制度”而不是“广播”，每个AFE必须点到为止，没点到就报警！

---

📐 公式时间到了！SOC估算经典公式一览 🔍

1️⃣ 积分法（适合精确采样电流）：

$$SOC(t)=SOC(0)-\frac{1}{C_{\text{nom}}}{\int }_0^{t}I(t)dt$$

其中：

• $SOC(t)$：当前SOC
• $C_{\text{nom}}$：电池标称容量
• $I(t)$：当前充放电电流（放电为正）

2️⃣ 开路电压法（OCV）：

$$SOC=f(V_{\text{ocv}})$$

需要提前标定出不同温度、老化状态下的OCV-SOC曲线，⚠️ 对环境影响大。

3️⃣ 卡尔曼滤波（EKF）融合法：

多传感器融合 + 状态估计，适合电流+电压双通道系统，抗扰动能力强！🔥

---

🧲 举个实战案例：A级乘用车怎么搞ASIL-C的BMS认证？

一辆主流A级电动车，电池包约750V，分为12个模块，每模块16串，搭建如下结构：

• 主控芯片：Infineon TC3xx + 监控MCU（TMS570）
• 每模块1颗ADBMS6830（共12颗）
• isoSPI Daisy Chain通信 + 冗余CAN链路
• 均衡功率2W/节，被动均衡调节时间<30s
• 支持OTA无线升级 + 高压断电响应 <20ms

✅ 最终通过 ISO 26262 审核，认证等级 ASIL-C，整车批产！

---

🏁 总结：高压BMS不是模块拼拼就能搞定的，它是一门“电池江湖的控制武学”！

要搞懂一个合格的BMS你需要掌握：

1. 芯片选型逻辑（AFE + MCU + 通信）
2. 冗余安全机制（主从+监控+硬件Watchdog）
3. 估算算法（SOC/SOH，多算法融合更稳）
4. 通信架构（isoSPI / CAN FD / LIN备份链）
5. 整体温控和断电保护逻辑（NTC + 急停 + 均衡）

---
