Themal稳态热仿真介绍

简单记录一下吧，themal这个软件虽然只能对稳态热进行仿真，但优势在于它不需要复杂而繁琐的操作，且仿真时长较传统的瞬态有限元仿真软件有大幅度的缩小。

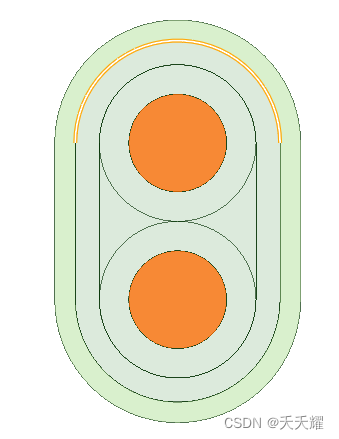

首先，在spaceclaim里面建模，我们先建一个2D模型把流程说清楚。模型如下：

中间两个圆是铜线，其他几层是绝缘材料（或者换成其他材料），这个很方便设置的。几何模型绘制的时候先画草图，然后电机“PULL”按钮，它就生成面了，接下来把铜和绝缘层的几何构图分开，左侧的菜单树是这个样子的,需要把各组分构成一个component，这样后续仿热的时候才不抱错，component需要设置程share状态。

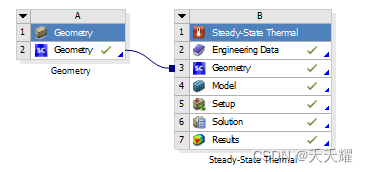

接着可以把themal拉出来了，这个链接树很简单，就长这样的：

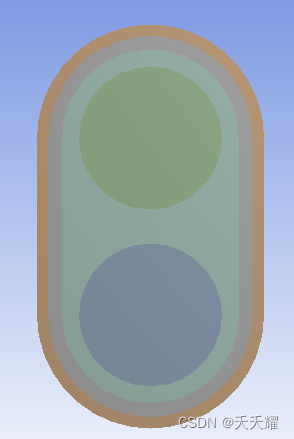

 几何模型导入之后，先在engineering data选项里面把copper和FR4添加进入材料库，（FR4传热系数和绝缘材料类似，所以我们用它替代）。之后点开Model，进入themal的设置界面。导入的几何模型长下面这样，同时界面左侧会有操作菜单，下面放的这张图是我都设置好了的，所以前面都有绿色的小勾。



进行之后，首先是赋材料，在materials那个菜单栏里面，将铜和绝缘分别赋予就行了，然后是剖分，最后是仿真设置。仿真设置也很简单，把边界条件和热源设置好就行了，这也是themal的一个非常大的优势，确实上手很容易(但是也会出一些莫名其妙的报错，有限元都这样，想要彻底学明白还是很难)。

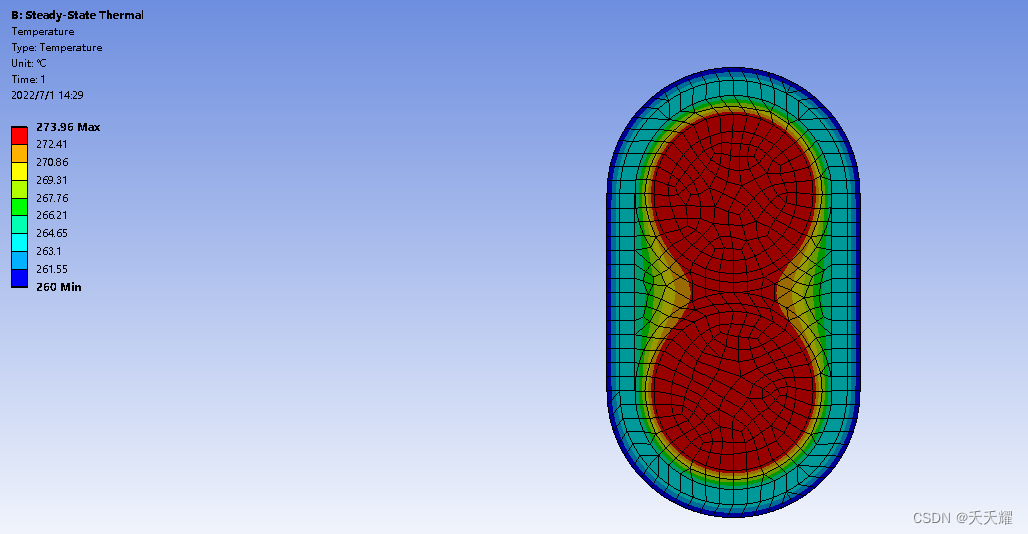

全部设置好之后，在solution那个地方电机运行就ok了，下面是仿真结果：
