三种电感型稳压器电感连接方式

对于 DC-DC变换器，电感是用来平均开关电压。基本的开关型调整器有三个端子，这就意味着仅仅有三个地方电感与之相连接。

Buck变换器的电感器连接到输出端子，直流（平均）电感电流等于输出电流，这将降低输入电
压而产生同极性的低电压。

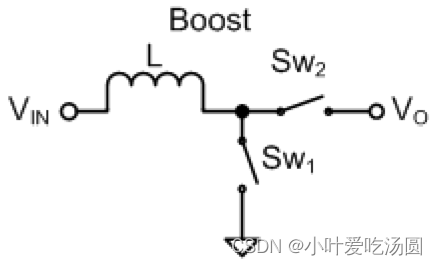

Boost变换器的电感器连接到输入端子，直流（平均）电感电流等于输入电流，这将增大输入电
压而产生同极性高电压。

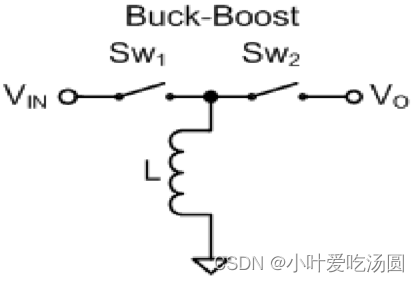

降压-升压转换器的电感器连接到地面终端。直流（平均）电感电流等于其输入加输出电流。该变换器将使输入产生一个较高或较低的相反极性的输出电压。
