ADC偏置误差、增益误差、微分非线性、积分非线性

偏置误差

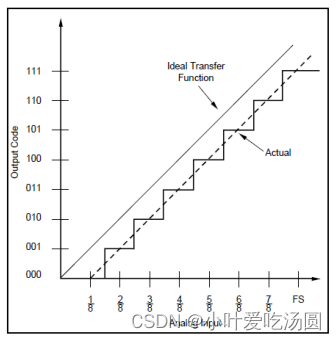

      偏置误差为 1位最低有效位的 3位 A/D转换器转换特性如图 2-1所示。Y轴对应输出码字，坐标 X轴对应模拟输入信号幅度。在数量上，偏置误差为当输入等于 0.5个最低有效位时，第一个码字转换（从 000到 001）偏离理想位置的值。另一种求取偏置误差的方式是检查图中 X与 Y之间的截距，另外就是直线通过实际转换函数时所截取的 X坐标。偏置误差引起整个函数曲线转换向 Y轴方向移动（输出码是独立变量）。偏置误差通常用最低有效位、伏特或者是最大量程的百分数（%FSR）来表示。

增益误差

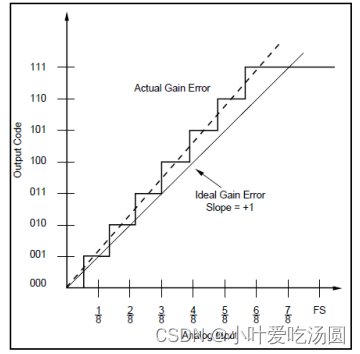

       下图给出了具有增益误差的 3位 A/D转换器的转换函数，从图中可以看出，增益误差可以描述为直线通过转换函数曲线时，在满量程处的偏差。同时，它也可以描述为+1的理想增益范围的偏差。虽然增益误差通常被表示成满量程的百分比（%FSR），但它也在电压或者最低有效位上有详细说明。增益误差由转换参考电压的误差所决定，因为参考值决定了器件的满量程。

微分非线性

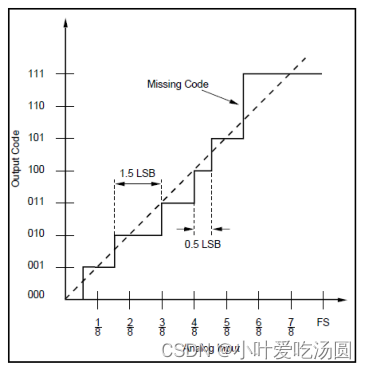

       微分非线性通常用来描述在转换过程中发生码字跳转处的输入电压偏离理想转换电压的大小。下图给出了微分非线性误差的一个例子。每个码字转换应该发生在等效于一个最低有效位的间隔内。例如，对于一个 3位的 A/D转换器，如果第一次转换发生在 1/8的满量程（0.125 FSR）处，那么理想情况下，第二次转换应该发生在 0.250FSR处。对于一个特定的码字，偏离理想转换的误差就是微分非线性误差。对于一个转换器来说，微分非线性误差应该描述成所有可能转换过程中最坏情况的转换误差。

积分非线性

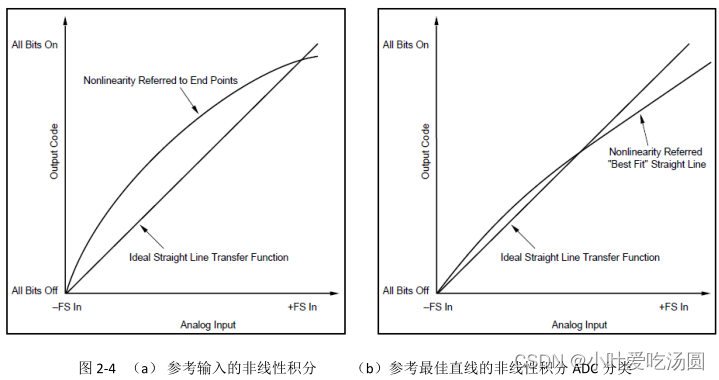

       积分非线性用来描述 A/D转换器转换函数的整体形状。这个误差通常被定义为静态线性或者是绝对线性。下图（a）给出了积分非线性与终点相关的一个例子，图 2-4（b）给出了积分非线性与最佳直线相关的一个例子。对于线性的终点，在转换器的偏置和增益交叉点之间画一条直线，那么转换函数曲线将背离那条直线。与那条直线之间的最大偏离是非线性积分的最坏情况。对于一个最佳情况的例子，此转换在一个最小二乘估计中被用到，先绘制最佳直线，那么转换函数曲线将背离此最佳直线。以终点线性为例，与最佳直线的最大偏离量描述了转换器的积分非线性。积分非线性也能通过对同一极性的微分非线性误差进行求和或者积分而得到。对于积分非线性的一个直接定义是 A/D转换器中偏离所选直线（理想、最佳或者终点）的最大偏离度量。
