地平面的划分

       电源 PCB设计中首先要考虑 GND的划分，对于芯片内部集成 MOS管的控制器，它的管脚一般会分有 AGND和 PGND（信号地和功率地）两个管脚，例如 TPS54610的 1脚为 AGND，15-19脚为 PGND。PNGD是要为内部 MOS管提供大电流回路的，所以它的管脚数量也多，噪声也大一些。对于使用外部 MOS管的控制器，控制器只驱动功率 MOS的栅极即可，不需要大电流，只有一个 GND管脚。

        TPS40210是使用外部 MOS管的控制器，它只用一个 GND管脚，可以看做是信号地。从

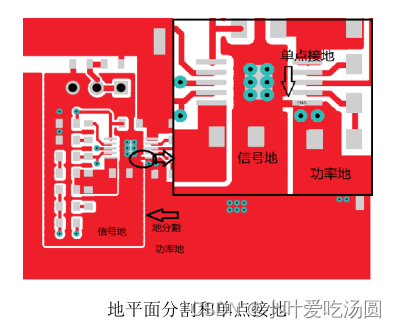

TPS40210的 top层 PCB图也可以看到将 GND分为了两个域。信号地供控制信号路径上的元件接地使用，功率地给输出输出电容、电感和 MOS管使用。信号地为了不被功率地干扰，或者说不让功率电流流过信号地，PCB上做了分割。将图中的接地点放大分析细节，如下图。
