1.摘要
从视频中估计人体姿势在各种应用中起着至关重要的作用，例如量化体育锻炼、手语识别和全身手势控制。例如，它可以构成瑜伽、舞蹈和健身应用的基础。它还可以在增强现实中将数字内容和信息叠加在物理世界之上。
MediaPipe Pose 是一种用于高保真身体姿势跟踪的 ML 解决方案，利用我们的 BlazePose 研究从 RGB 视频帧推断整个身体上的 33 个 3D 地标和背景分割掩码，该研究也为 ML Kit 姿势检测 API 提供支持。当前最先进的方法主要依赖于强大的桌面环境进行推理，而我们的方法在大多数现代手机、台式机/笔记本电脑、python 甚至网络上实现了实时性能。
2.ML管道
该解决方案利用两步检测器-跟踪器 ML 管道，经证明在我们的 MediaPipe Hands 和 MediaPipe Face Mesh 解决方案中有效。使用检测器，管道首先在帧内定位人/姿势感兴趣区域 (ROI)。跟踪器随后裁剪帧ROI作为输入来预测 ROI 内的姿势标志和分割掩码。请注意，对于视频用例，仅在需要时调用检测器，即在第一帧以及当跟踪器无法再识别前一帧中存在的身体姿势时。对于其他帧，管道只是从前一帧的姿势地标中导出 ROI。
3.姿态估计质量
为了根据其他性能良好的公开可用解决方案评估我们的模型的质量，我们使用了三个不同的验证数据集，代表不同的垂直领域：瑜伽、舞蹈。每张图像仅包含距离摄像机 2-4 米的一个人。为了与其他解决方案保持一致，我们仅对 COCO 拓扑中的 17 个关键点进行评估。

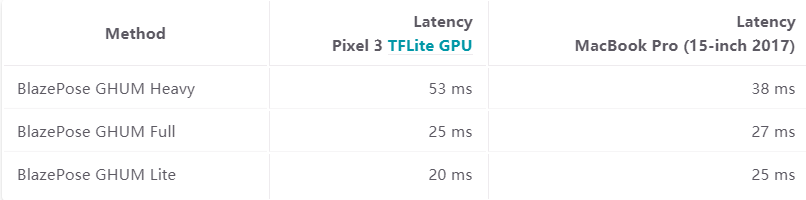

我们专门为实时感知用例设计了我们的模型，所以它们都能在大多数现代设备上实时工作。
4.模型
4.1人/姿势检测模型(BlazePose检测器)
该检测器的灵感来自我们自己的轻量级 BlazeFace 模型，在 MediaPipe 人脸检测中用作人员检测器的代理。它明确地预测了两个额外的虚拟关键点，这些虚拟关键点将人体中心、旋转和比例牢牢地描述为一个圆圈。受列奥纳多的维特鲁威人的启发，我们预测了一个人臀部的中点、外接整个人的圆的半径以及连接肩部和臀部中点的线的倾斜角。
4.2Pose Landmark模型(BlazePose GHUM 3D)
MediaPipe Pose中的地标模型预测了33个地标的位置(见下图)。
可选的是，MediaPipe Pose可以预测表示为两类分割(人或背景)的全身分割掩膜。
5.解决方案的API
5.1输入参数
STATIC_IMAGE_MODE：如果设置为 false，该解决方案会将输入图像视为视频流。它将尝试在第一张图像中检测最突出的人，并在成功检测后进一步定位姿势地标。在随后的图像中，它只是简单地跟踪那些地标，而不会调用另一个检测，直到它失去跟踪，以减少计算和延迟。如果设置为 true，则人员检测会运行每个输入图像，非常适合处理一批静态的、可能不相关的图像。默认为false。MODEL_COMPLEXITY：姿势地标模型的复杂度：0、1 或 2。地标准确度和推理延迟通常随着模型复杂度的增加而增加。默认为 1。SMOOTH_LANDMARKS：如果设置为true，解决方案过滤不同的输入图像上的姿势地标以减少抖动，但如果static_image_mode也设置为true则忽略。默认为true。UPPER_BODY_ONLY：是要追踪33个地标的全部姿势地标还是只有25个上半身的姿势地标。ENABLE_SEGMENTATION：如果设置为 true，除了姿势地标之外，该解决方案还会生成分割掩码。默认为false。SMOOTH_SEGMENTATION：如果设置为true，解决方案过滤不同的输入图像上的分割掩码以减少抖动，但如果 enable_segmentation设置为false或者static_image_mode设置为true则忽略。默认为true。MIN_DETECTION_CONFIDENCE：来自人员检测模型的最小置信值 ([0.0, 1.0])，用于将检测视为成功。默认为 0.5。MIN_TRACKING_CONFIDENCE：来自地标跟踪模型的最小置信值 ([0.0, 1.0])，用于将被视为成功跟踪的姿势地标，否则将在下一个输入图像上自动调用人物检测。将其设置为更高的值可以提高解决方案的稳健性，但代价是更高的延迟。如果 static_image_mode 为 true，则忽略，人员检测在每个图像上运行。默认为 0.5。
5.2输出
具有“pose_landmarks”字段的 NamedTuple 对象，其中包含检测到的最突出人物的姿势标志。
6.Python解决方案API
支持配置选项:
- static_image_mode
- model_complexity
- upper_body_only
- smooth_landmarks
- min_detection_confidence
- min_tracking_confidence

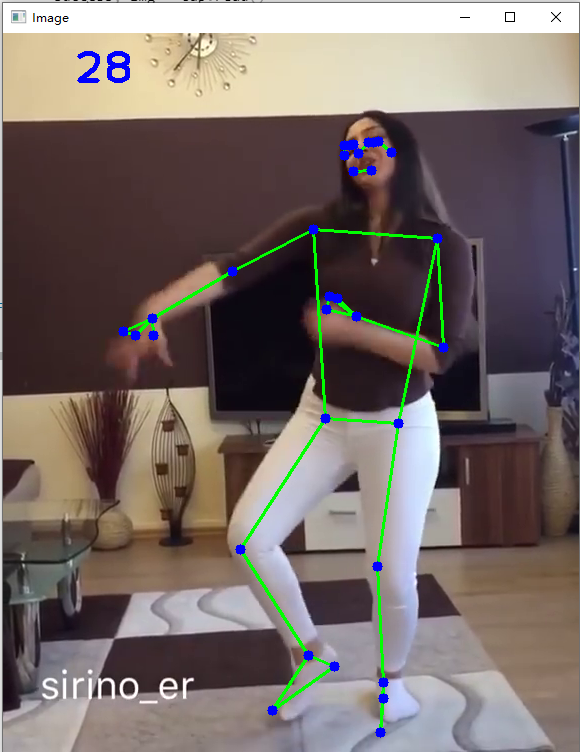

（1）基础版本
import cv2
import mediapipe as mp
import time
mpDraw = mp.solutions.drawing_utils
mpPose = mp.solutions.pose
pose = mpPose.Pose()
cap = cv2.VideoCapture('sample_video.mp4')
pTime = 0
while True:
success, img = cap.read()
imgRGB = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
results = pose.process(imgRGB)
# print(results.pose_landmarks)
if results.pose_landmarks:
mpDraw.draw_landmarks(img, results.pose_landmarks, mpPose.POSE_CONNECTIONS)
for id, lm in enumerate(results.pose_landmarks.landmark):
h, w, c = img.shape
print(id, lm)
cx, cy = int(lm.x * w), int(lm.y * h)
cv2.circle(img, (cx, cy), 5, (255, 0, 0), cv2.FILLED)
cTime = time.time()
fps = 1 / (cTime - pTime)
pTime = cTime
cv2.putText(img, str(int(fps)), (70, 50), cv2.FONT_HERSHEY_PLAIN, 3,
(255, 0, 0), 3)
cv2.imshow("Image", img)
cv2.waitKey(1)
（2）模块化版本
import cv2
import mediapipe as mp
import time
import math
class poseDetector():
def __init__(self, mode=False, upBody=False, smooth=True,
detectionCon=0.5, trackCon=0.5):
self.mode = mode
self.upBody = upBody
self.smooth = smooth
self.detectionCon = detectionCon
self.trackCon = trackCon
self.mpDraw = mp.solutions.drawing_utils
self.mpPose = mp.solutions.pose
self.pose = self.mpPose.Pose(self.mode, self.upBody, self.smooth,
self.detectionCon, self.trackCon)
def findPose(self, img, draw=True):
imgRGB = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
self.results = self.pose.process(imgRGB)
if self.results.pose_landmarks:
if draw:
self.mpDraw.draw_landmarks(img, self.results.pose_landmarks,
self.mpPose.POSE_CONNECTIONS)
return img
def findPosition(self, img, draw=True):
self.lmList = []
if self.results.pose_landmarks:
for id, lm in enumerate(self.results.pose_landmarks.landmark):
h, w, c = img.shape
# print(id, lm)
cx, cy = int(lm.x * w), int(lm.y * h)
self.lmList.append([id, cx, cy])
if draw:
cv2.circle(img, (cx, cy), 5, (255, 0, 0), cv2.FILLED)
return self.lmList
def findAngle(self, img, p1, p2, p3, draw=True):
# Get the landmarks
x1, y1 = self.lmList[p1][1:]
x2, y2 = self.lmList[p2][1:]
x3, y3 = self.lmList[p3][1:]
# Calculate the Angle
angle = math.degrees(math.atan2(y3 - y2, x3 - x2) -
math.atan2(y1 - y2, x1 - x2))
if angle < 0:
angle += 360
# print(angle)
# Draw
if draw:
cv2.line(img, (x1, y1), (x2, y2), (255, 255, 255), 3)
cv2.line(img, (x3, y3), (x2, y2), (255, 255, 255), 3)
cv2.circle(img, (x1, y1), 10, (0, 0, 255), cv2.FILLED)
cv2.circle(img, (x1, y1), 15, (0, 0, 255), 2)
cv2.circle(img, (x2, y2), 10, (0, 0, 255), cv2.FILLED)
cv2.circle(img, (x2, y2), 15, (0, 0, 255), 2)
cv2.circle(img, (x3, y3), 10, (0, 0, 255), cv2.FILLED)
cv2.circle(img, (x3, y3), 15, (0, 0, 255), 2)
cv2.putText(img, str(int(angle)), (x2 - 50, y2 + 50),
cv2.FONT_HERSHEY_PLAIN, 2, (0, 0, 255), 2)
return angle
def main():
cap = cv2.VideoCapture('sample_video.mp4')
pTime = 0
detector = poseDetector()
while True:
success, img = cap.read()
img = detector.findPose(img)
lmList = detector.findPosition(img, draw=False)
if len(lmList) != 0:
print(lmList[14])
cv2.circle(img, (lmList[14][1], lmList[14][2]), 15, (0, 0, 255), cv2.FILLED)
cTime = time.time()
fps = 1 / (cTime - pTime)
pTime = cTime
cv2.putText(img, str(int(fps)), (70, 50), cv2.FONT_HERSHEY_PLAIN, 3,
(255, 0, 0), 3)
cv2.imshow("Image", img)
cv2.waitKey(1)
if __name__ == "__main__":
main()
参考目录
https://google.github.io/mediapipe/solutions/pose.html#min_detection_confidence
