语义分割与实例分割 Labelme标注教学

在进行Segmentation 训练之前需要准备训练集和验证集，本文将要来介绍如何使用LabelMe进行标记。LabelMe 是个可以绘制多边形、矩形、圆形、直线、点的一套标记工具，可用于分类、目标检测、语义分割、实例分割任务上的数据标注。

1.labelMe安装与数据标注

首先安装LabelMe，我使用Anaconda 进行安装。打开Anaconda Prompt 执行以下指令:

pip install labelme

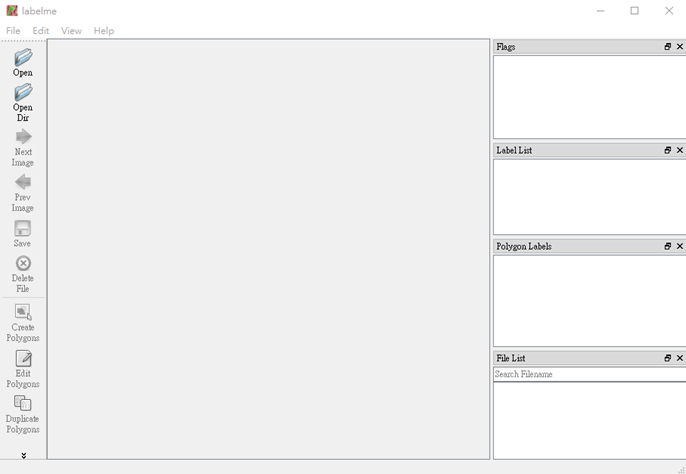

接着输入labelme 会出现以下UI 介面，点选Open Dir 选择要标记的图片资料夹

labelme

在图片上按右键选择Create Polygans 后，就可以开始画标记点了~

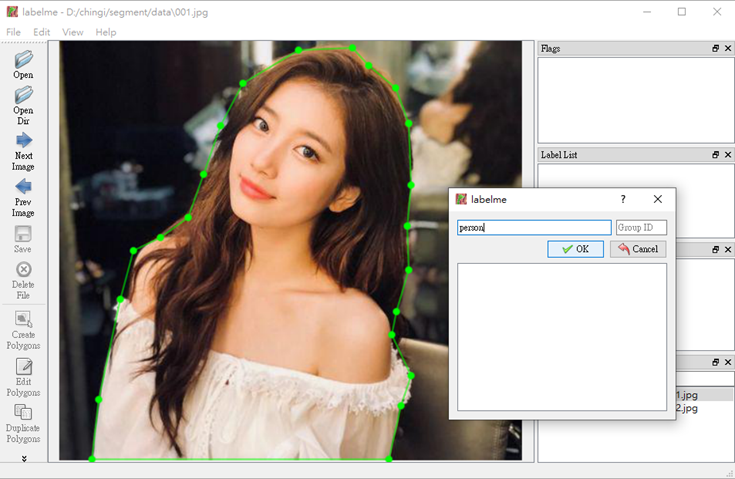

画好后填入要标记的label，

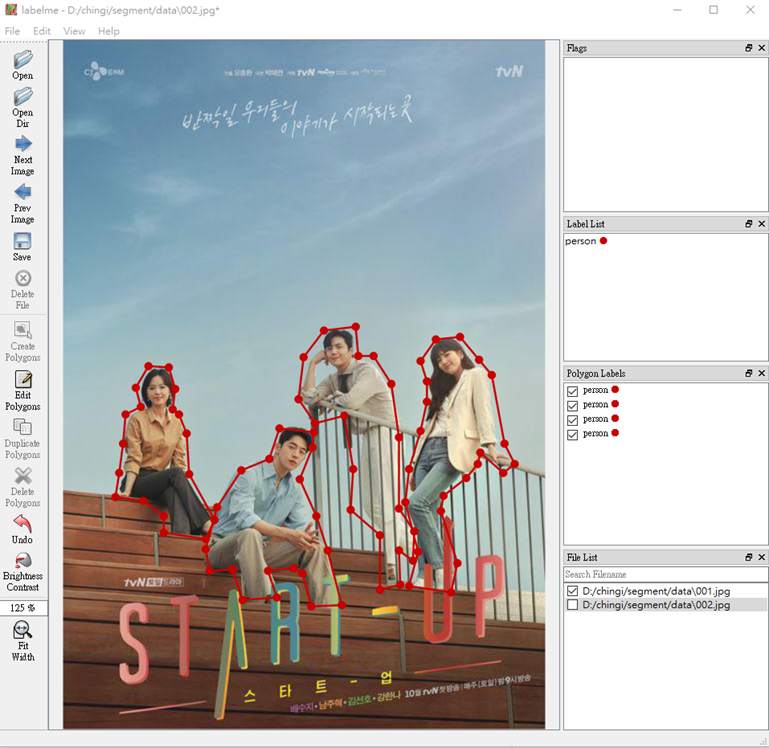

若有多个相同类别的目标物也选择一样的label：

再按左边的Save，最后选择左边的Next Image 。

2.数据格式转换

标注好数据以后，若需要转换label格式，可使用labelme 进行转换。接下来会分为用于Semantic Segmentation 和Instance Segmentation

git clone https://github.com/wkentaro/labelme

并且在刚刚标记好的图片资料夹外，建立一个label.txt，内容必须要有__ignore__, _background_

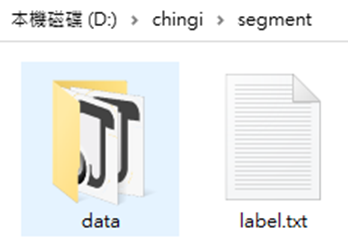

档案放置如下图:

2.1 Semantic Segmentation

进入labelme\examples\semantic_segmentation 文件夹，有支持转换VOC 格式的代码

cd/d D:\chingi\labelme\examples\semantic_segmentation

然后在Anaconda Prompt 执行以下指令进行转换，<data> 是标记图片的文件夹路径、<data_output> 是转换标记格式的文件夹路径、<label.txt path> 是刚刚建立在图片文件夹外的label.txt 的路径

python labelme2voc.py <data> <data_output> --labels <label.txt path>

# It generates:
#   - data_dataset_voc/JPEGImages
#   - data_dataset_voc/SegmentationClass
#   - data_dataset_voc/SegmentationClassVisualization
python labelme2voc.py data_annotated data_dataset_voc --labels labels.txt

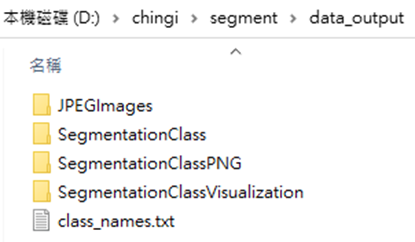

转换格式后，会在<data_output> 文件夹中会看到以下文件：

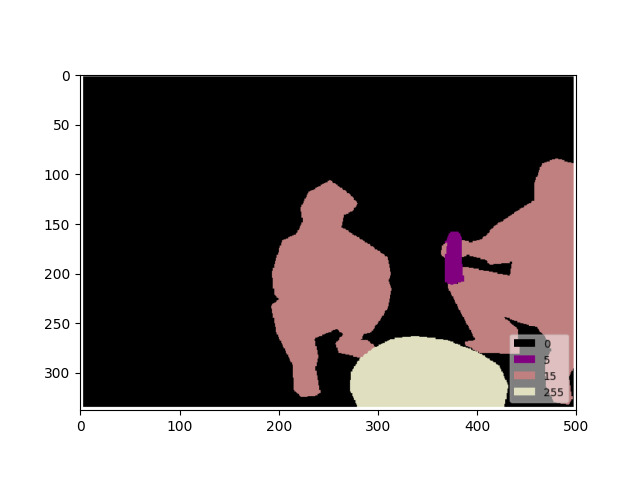

请注意，标签文件仅包含非常低的标签值（例如 0、4、14），而 255 表示 __ignore__ 标签值（npy 文件中的 -1）。 您可以通过以下方式查看标签 PNG 文件。

labelme_draw_label_png data_dataset_voc/SegmentationClassPNG/2011_000003.png

2.2 Instance Segmentation

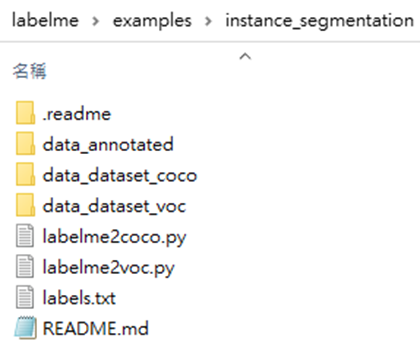

进入labelme\examples\instance_segmentation 文件夹，有支持转换COCO 及VOC 格式的代码：

cd/d D:\chingi\labelme\examples\instance_segmentation

然后在Anaconda Prompt 执行以下指令进行转换，<data> 是标记图片的资料夹路径、<data_output> 是转换标记格式的资料夹路径、<label.txt path> 是刚刚建立在图片资料夹外的label.txt 的路径

# 转换为coco 格式
$ python labelme2coco.py <data> <data_output> --labels <label.txt path>

# It generates:
#   - data_dataset_coco/JPEGImages
#   - data_dataset_coco/annotations.json
$ python ./labelme2coco.py data_annotated data_dataset_coco --labels labels.txt


# 转换为VOC 格式
$ python labelme2voc.py <data> <data_output> --labels <label.txt path>

# It generates:
#   - data_dataset_voc/JPEGImages
#   - data_dataset_voc/SegmentationClass
#   - data_dataset_voc/SegmentationClassVisualization
#   - data_dataset_voc/SegmentationObject
#   - data_dataset_voc/SegmentationObjectVisualization
$ python ./labelme2voc.py data_annotated data_dataset_voc --labels labels.txt

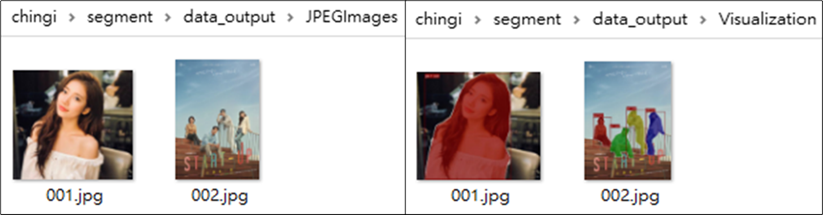

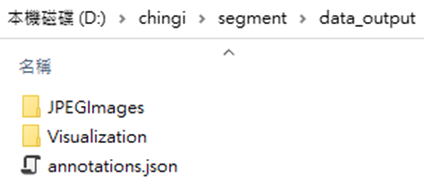

若转换为COCO 格式，会在<data_output> 文件夹中会看到以下文件

JPEGImages 是原本的图片，Visualization 是框起来的图片，annotations.json 是标记好的label

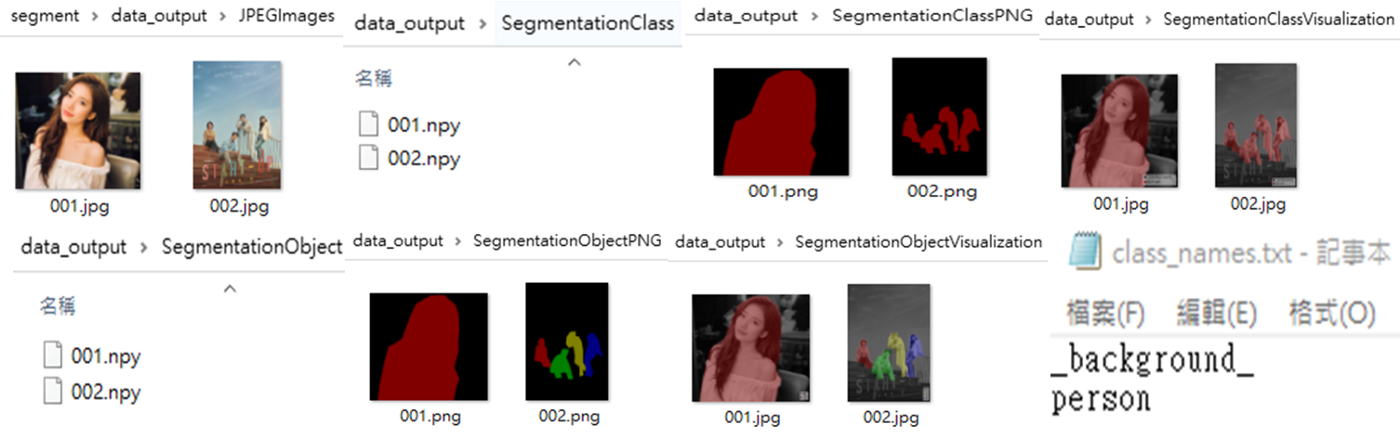

若转换为VOC 格式，会在data_output 文件夹中会看到以下文件：
