液晶无源矩阵动态驱动原理

使用矩阵动态驱动比静态直接驱动更节省电极，只需要N+M个电极，就能驱动N×M个像素，大大简化电极结构。然而，由于像素共用电极的问题，如何在驱动某个像素的时候却不影响其他像素？这就是偏压法

无源矩阵动态驱动原理

对于N×M像素的液晶矩阵，采用逐行扫描的办法，逐次选通每行，在一帧中每行的选择时间是相等的。假设一帧的扫描行数为N，扫描时间为1，那么一行所占有选择时间为一帧时间的1/N.这就是液晶显示驱动的占空比系数，也称为占空比，扫描的时间只要低于液晶的弛豫时间，则液晶的显示状态由扫描一帧的时间范围内电压的有效值决定

偏压法

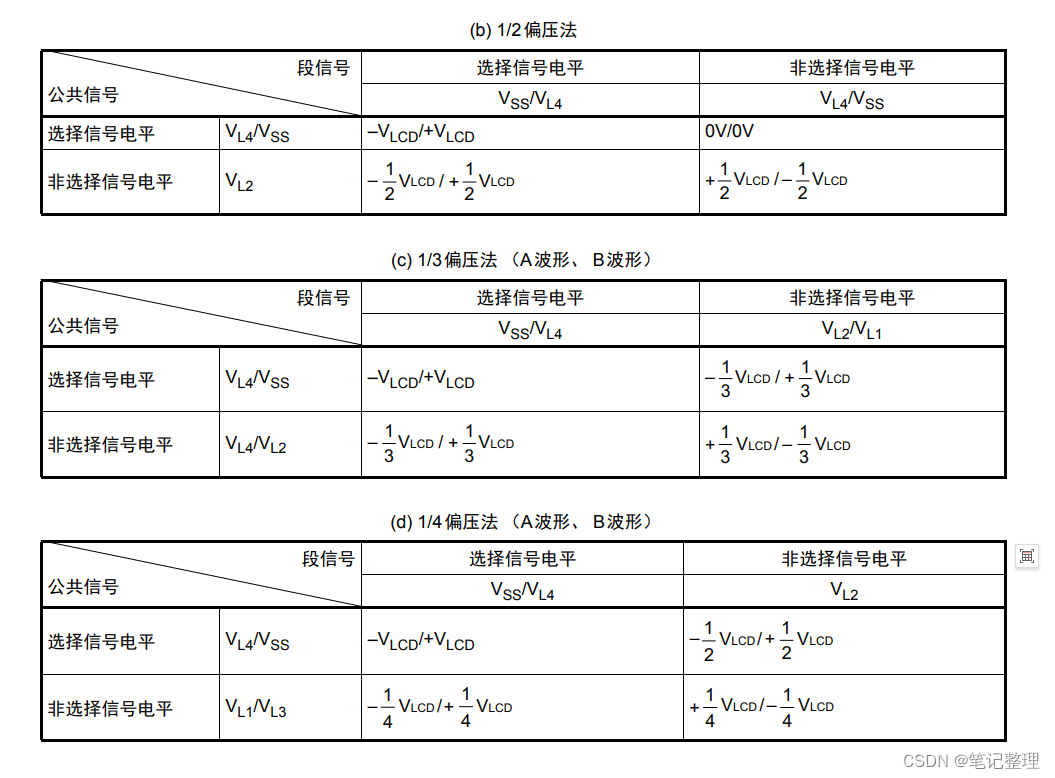

对于2个或3个com，采用1/2偏压法，设置三级电平：VLCD 1/2VLCD VSS，选通电压是VLCD，未选通1/2VLCD或0
对于3个或4个com，采用1/3偏压法，设置四级电平：VLCD 2/3VLCD 1/3VLCD VSS，选通电压是VLCD，未选通是1/3VLCD
对于6个或8个com，采用1/4偏压法，设置五级电平：VLCD 3/4VLCD 2/4VLCD 1/4VLCD VSS，选通电压是VLCD，未选通1/2VLCD或1/4VLCD

以六级电平为例（IAPT）

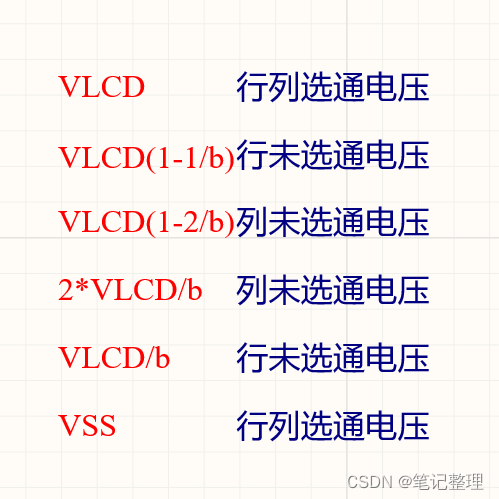

分成两组：VLCD VLCD(1-1/b) VLCD(1-2/b) VSS为一组
VLCD VLCD/b 2VLCD/b VSS为一组
两组轮换

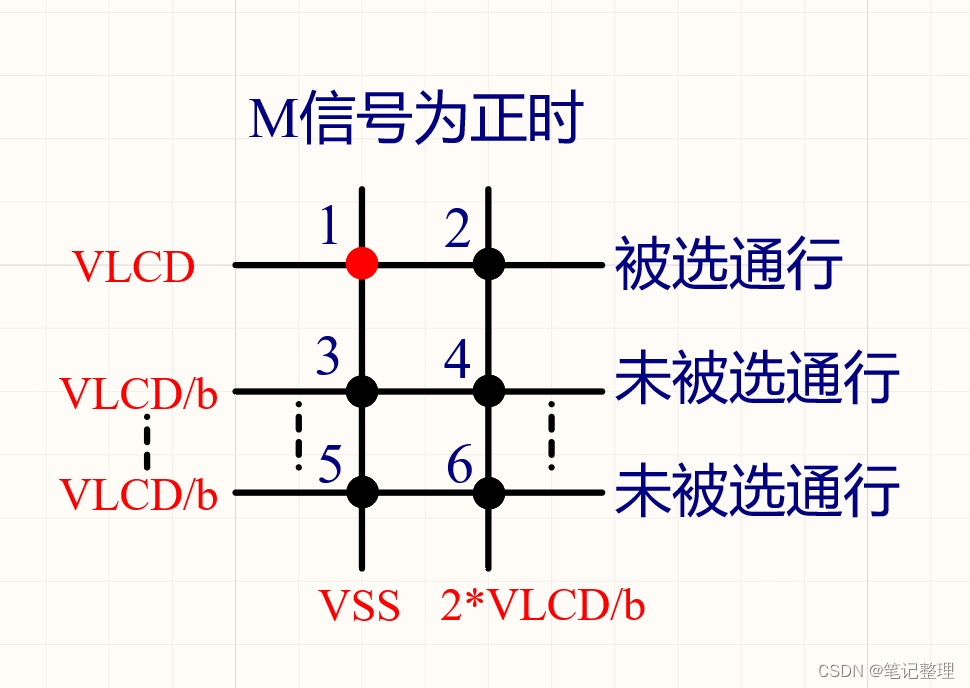

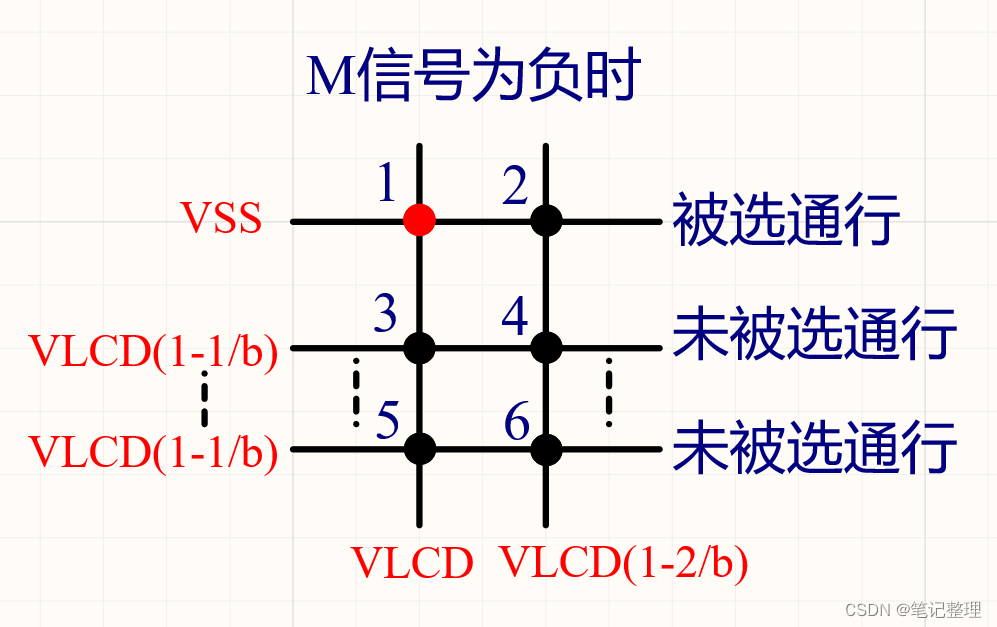

如下图，此时1为选择点，电压为VLCD
2为半选择点，电压为VLCD（1-2/b）
3-6为未选择点，电压为VLCD/b，
选择点和未选择点的电压比叫b，这个就是偏压比

扫描一帧之后翻转

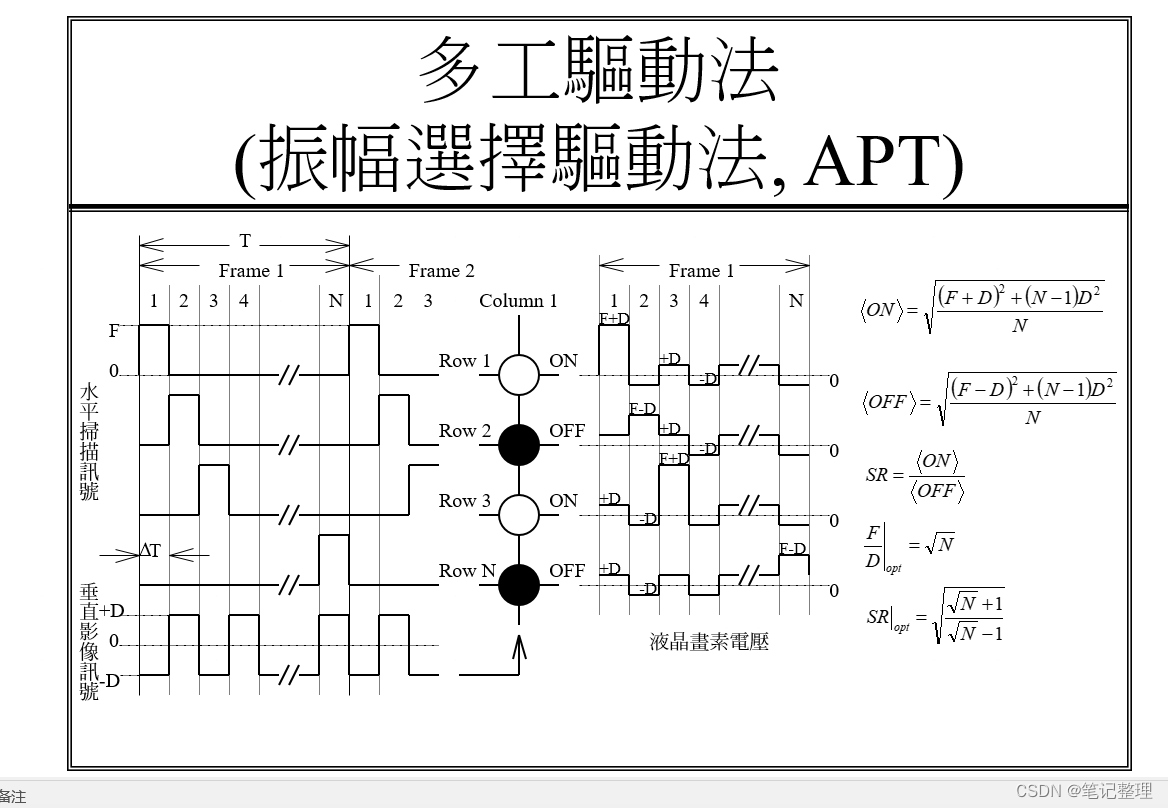

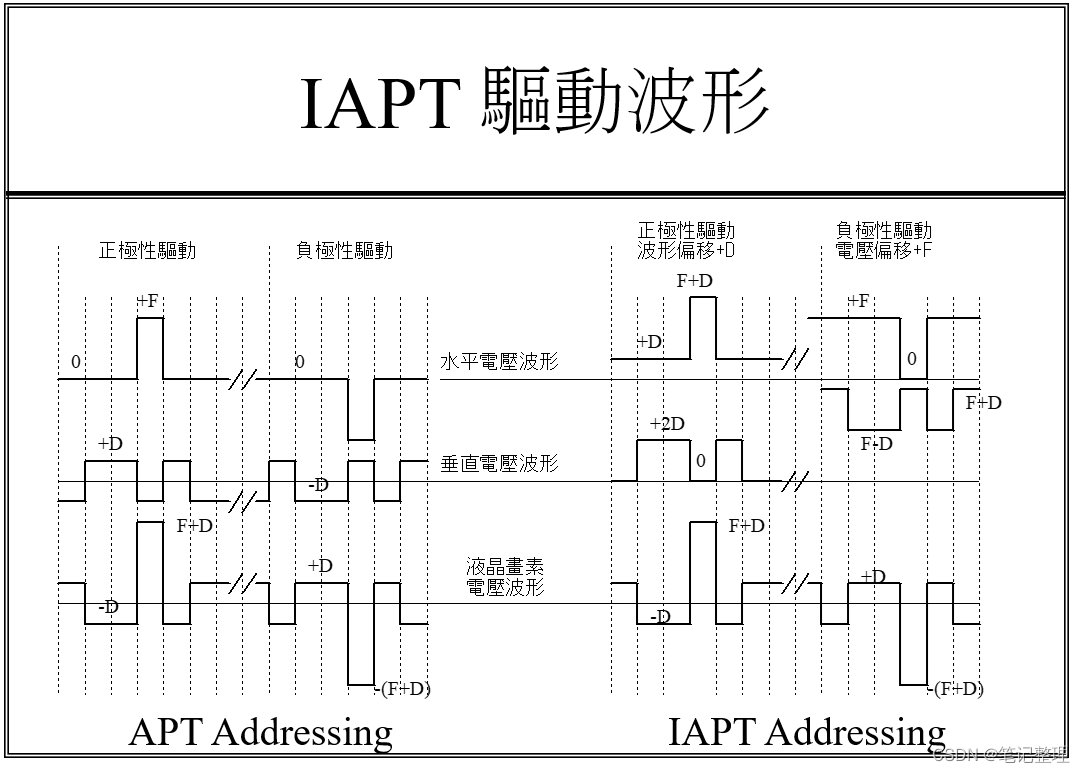

也可以按F+D来理解(APT)，F为VLCD(1-1/b),D为VLCD/b,F/D=N开根号

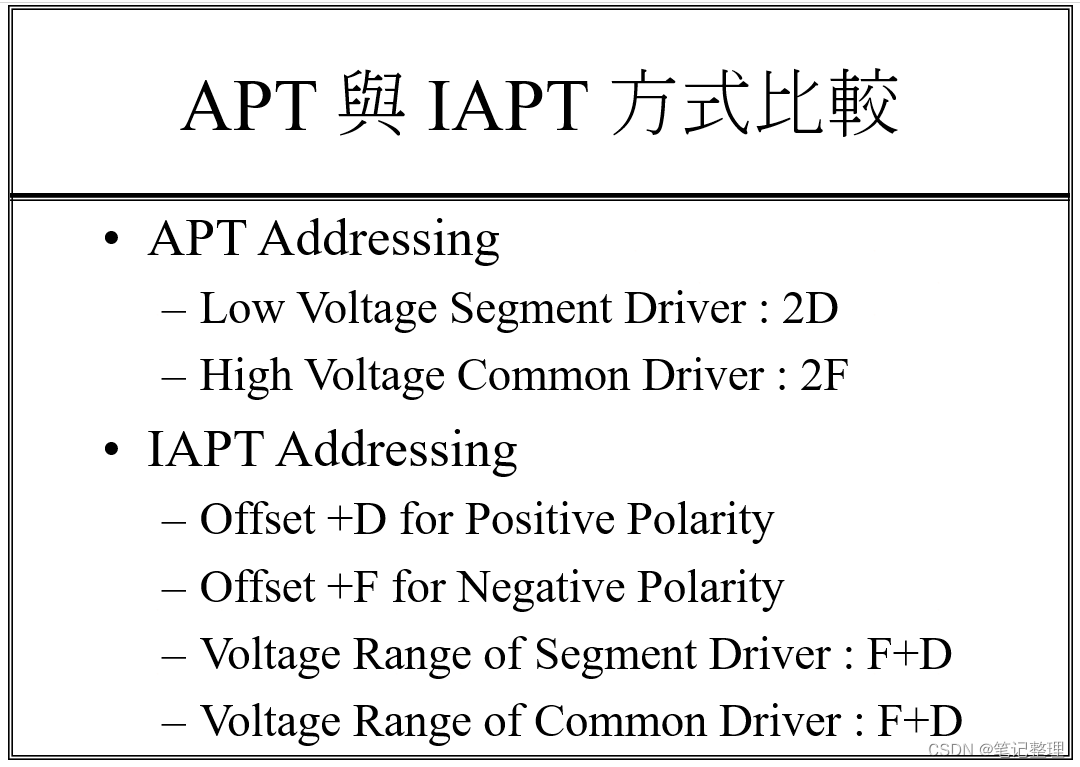

APT和IAPT比较

这样，扫描一帧之后就能算出选定像素电压的有效值，如下图

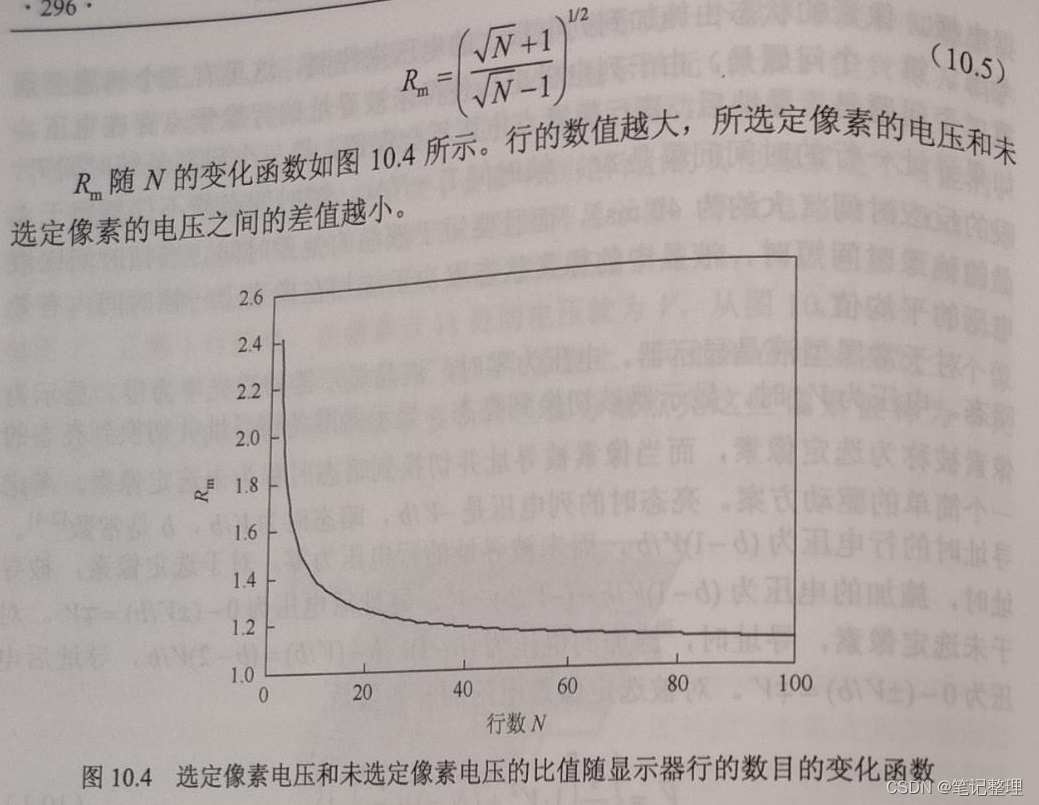

即，对于N行扫描，偏压比b为N开根号+1时，选择像素和未选择像素电压有效值比值最好(效果最好)

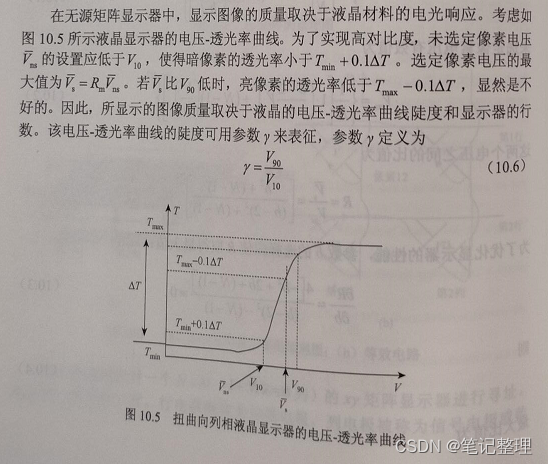

液晶光电曲线

对比度和交叉效应

由之前的分析可知，选取合适的VLCD使得Von和Voff分别大于V90和小于V10，并且Von/Voff较大时，对比度最好，通常将对比度最好时的VLCD称为Vop。通过调节VLCD电压，即可调节液晶显示的对比度。

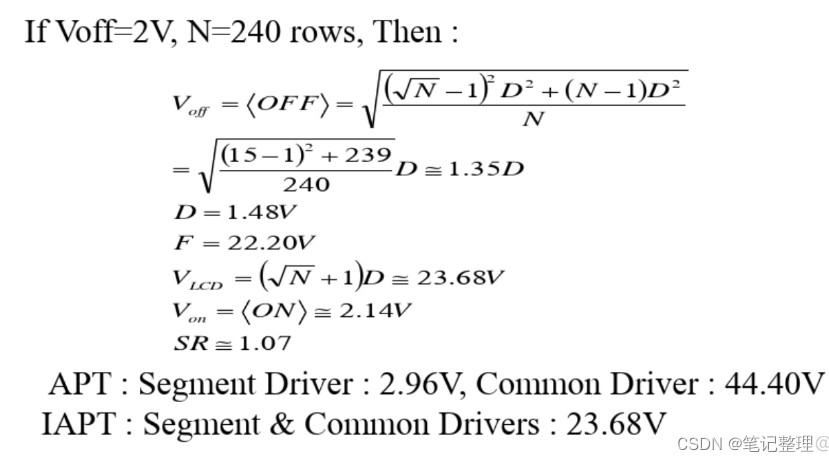

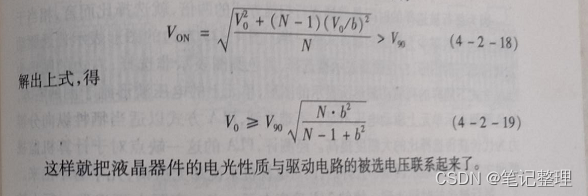

VOP的计算

因为是负性，所以按Voff算

VOP外部调节

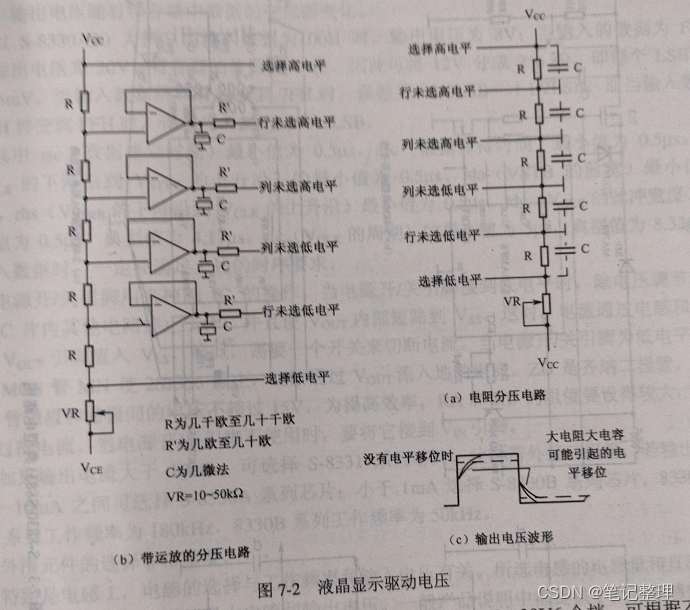

偏压电路

升压问题

液晶驱动电压越高，越有利于实行偏压法，对于点阵数较多的LCD，一般需要升压来达到液晶的VLCD，或者生成负压，液晶功耗较低，所以经常采用电荷泵的升压方式，当然也可以用BOOST电路升压

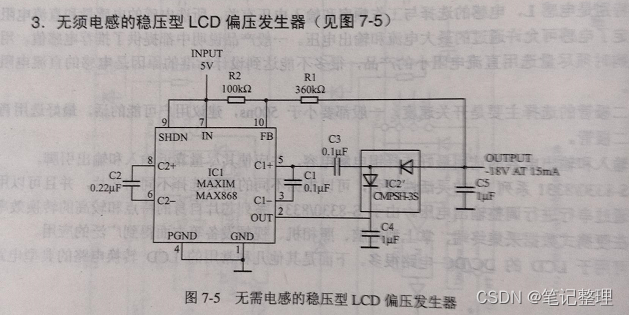

1.电容+二极管：电荷泵升压或生成负压

2.也可以BOOST升压

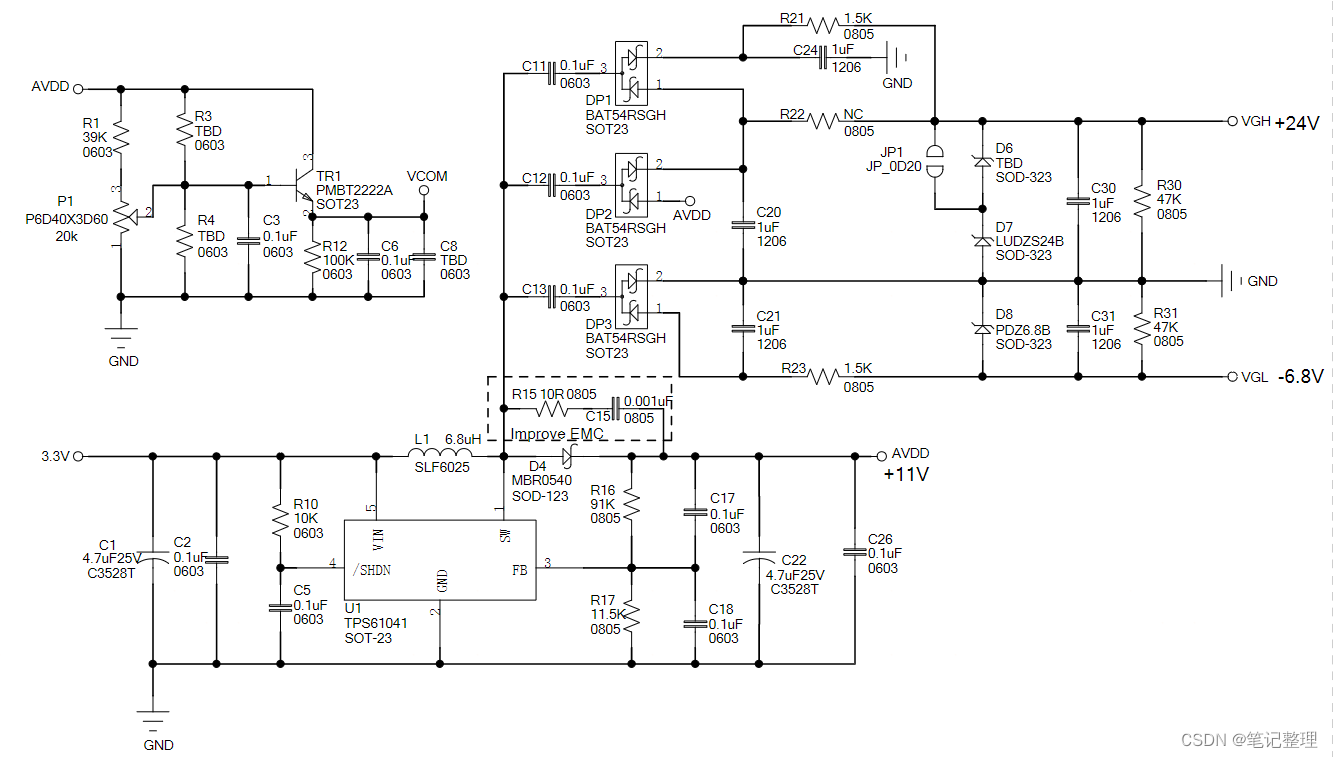

3.TFT常用这个电路升压
