使用kicad建立PCB文件,我认为参考以下的的几个步骤,可以起到更好的帮助。
首先当然是画原理图
原理图分为各个部件,可以对每个部件进行加工,创造符合实际用途的原理图符号,接着就是把符号导入到原理图中,连线。
进行规则检查。
在我们进行到这一步时,我们需要建立属于本工程自己的库。

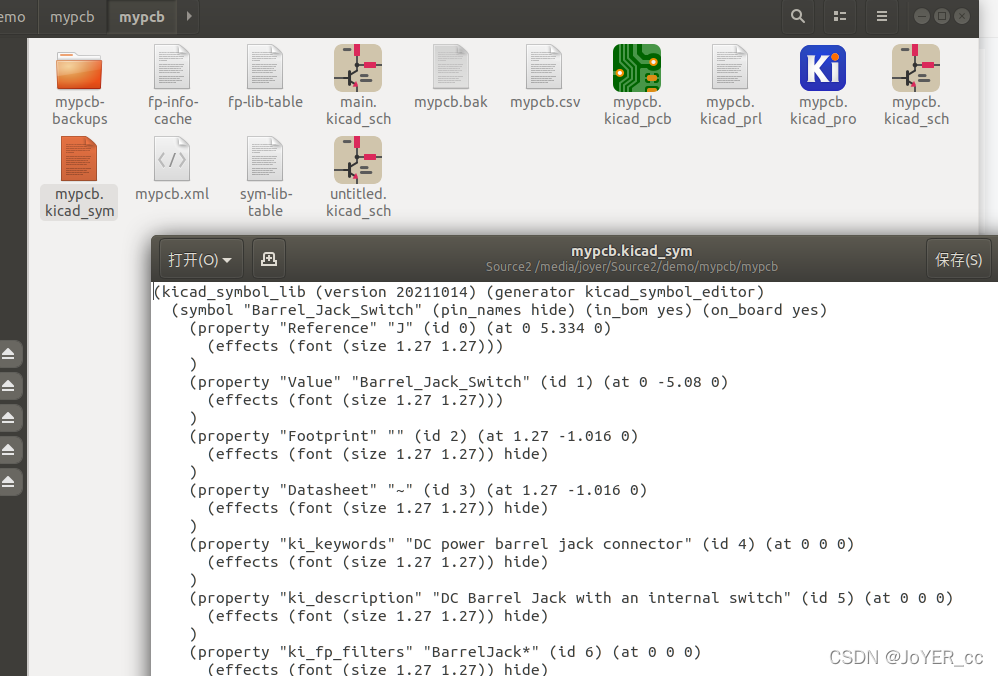

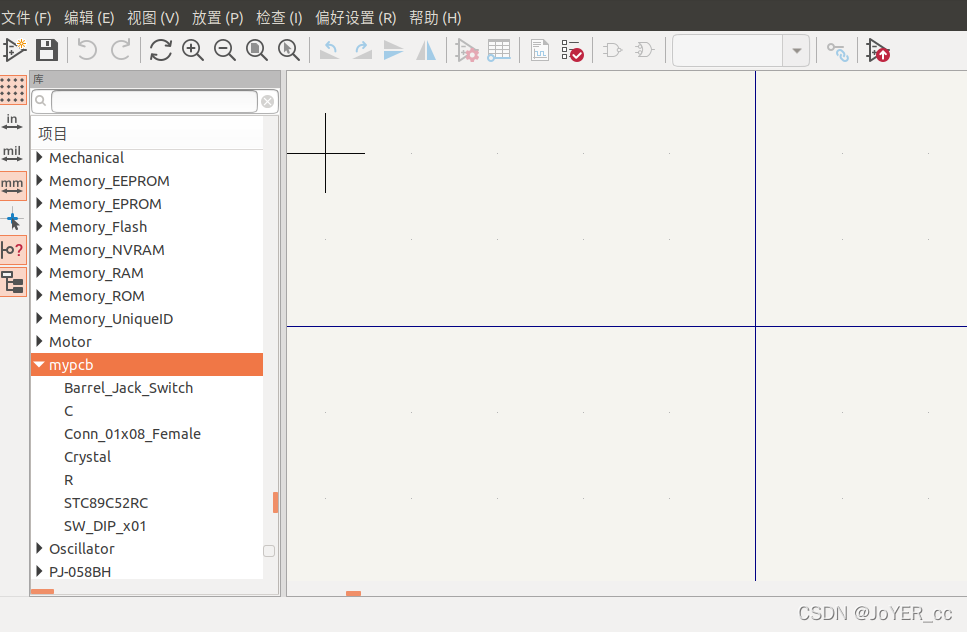

这些画过的原理图符号最好能够在 一起,放在一个原理图库下,方便下次使用,下次使用时,只需要包含当前库的路径即可。

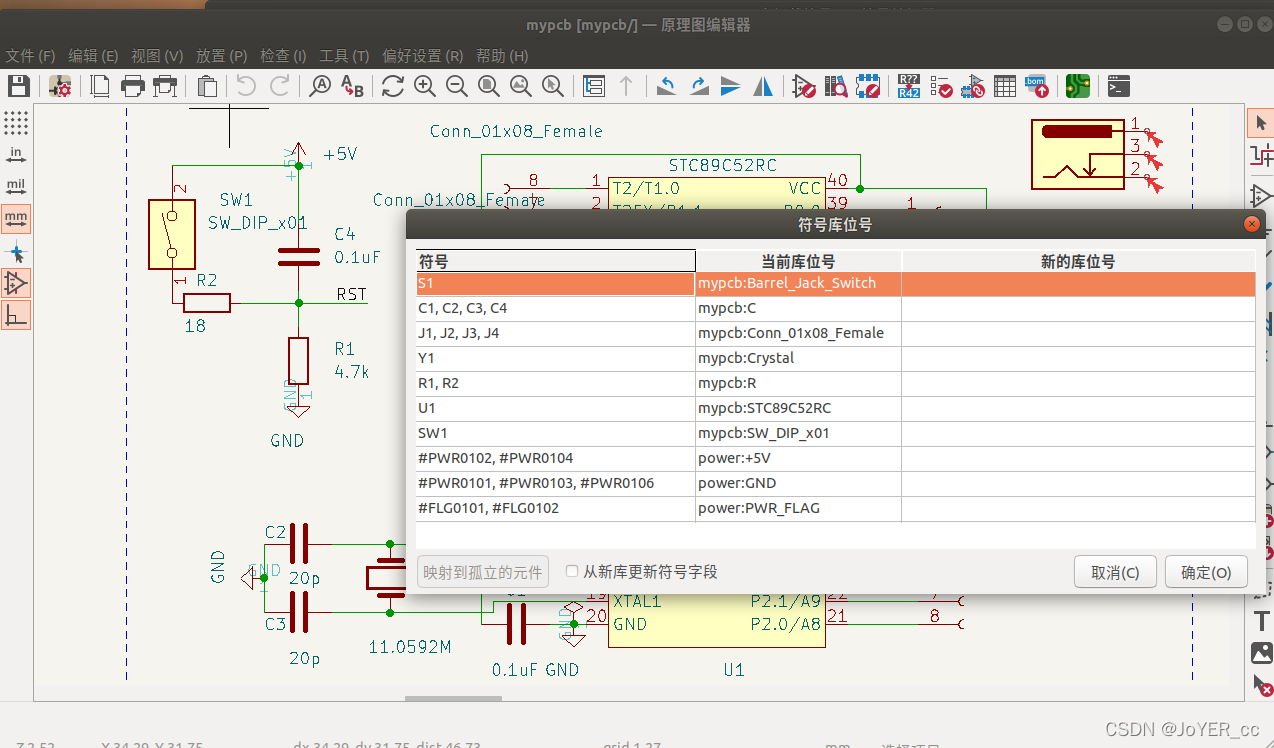

然后工具->编辑符号库链接,将对应的符号的路径改变为当前路径。

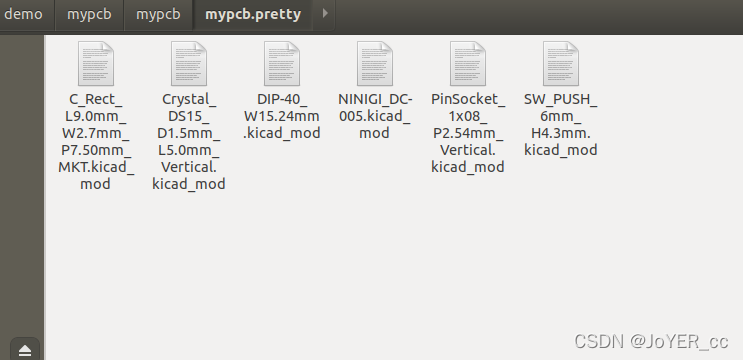

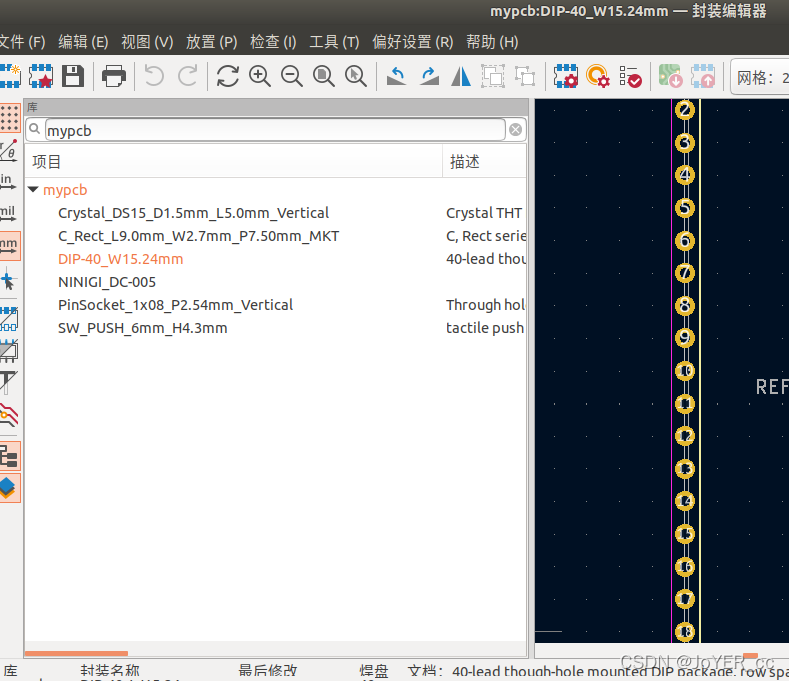

同样的方法对于封装库

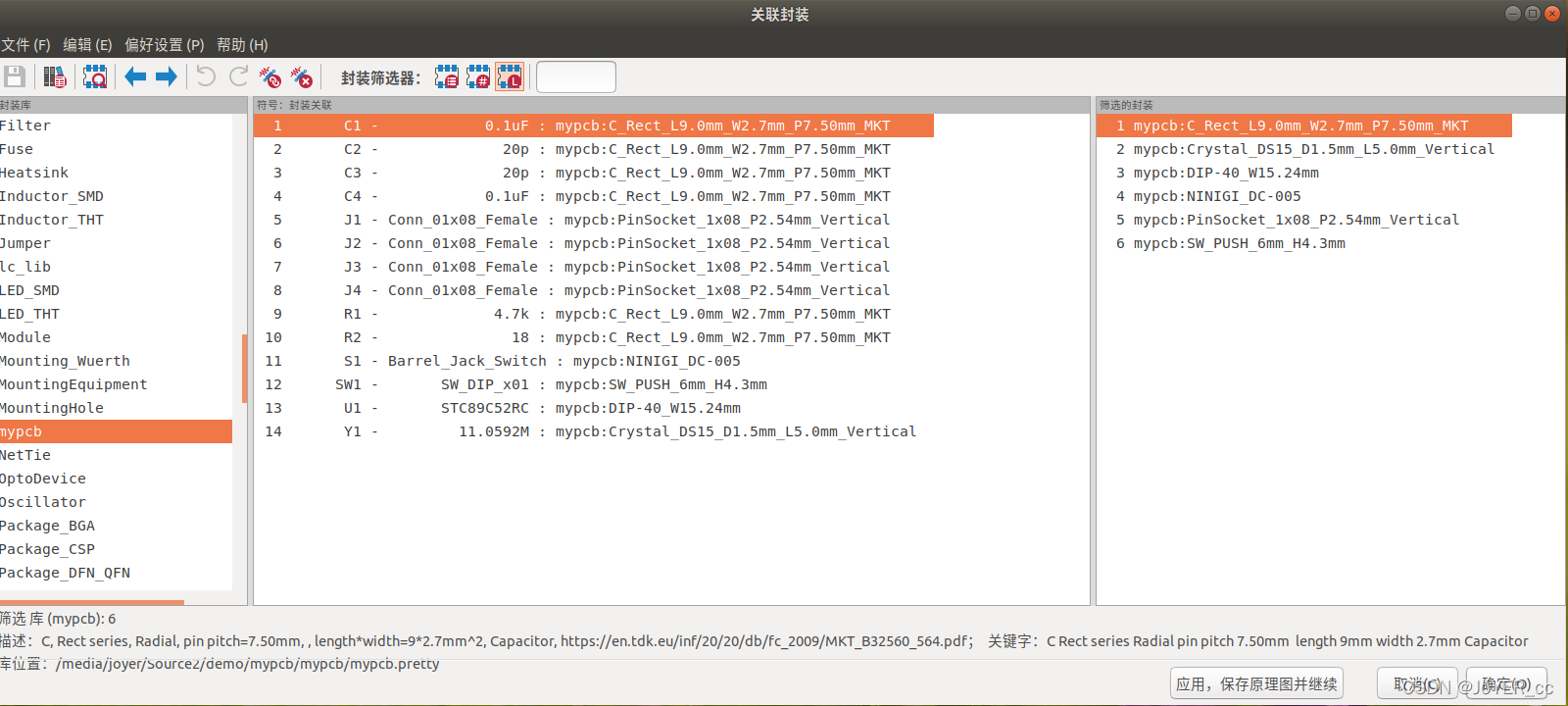

接着选择工具->关联封装,改变封装路径到我们的封装库的路径。(复制筛选的封装到符号:关联封装即可)
这样我们就建立自己的原理图库和封装库了。
