Kicad设计入门-原理图库的设计

打开原理图库的编辑

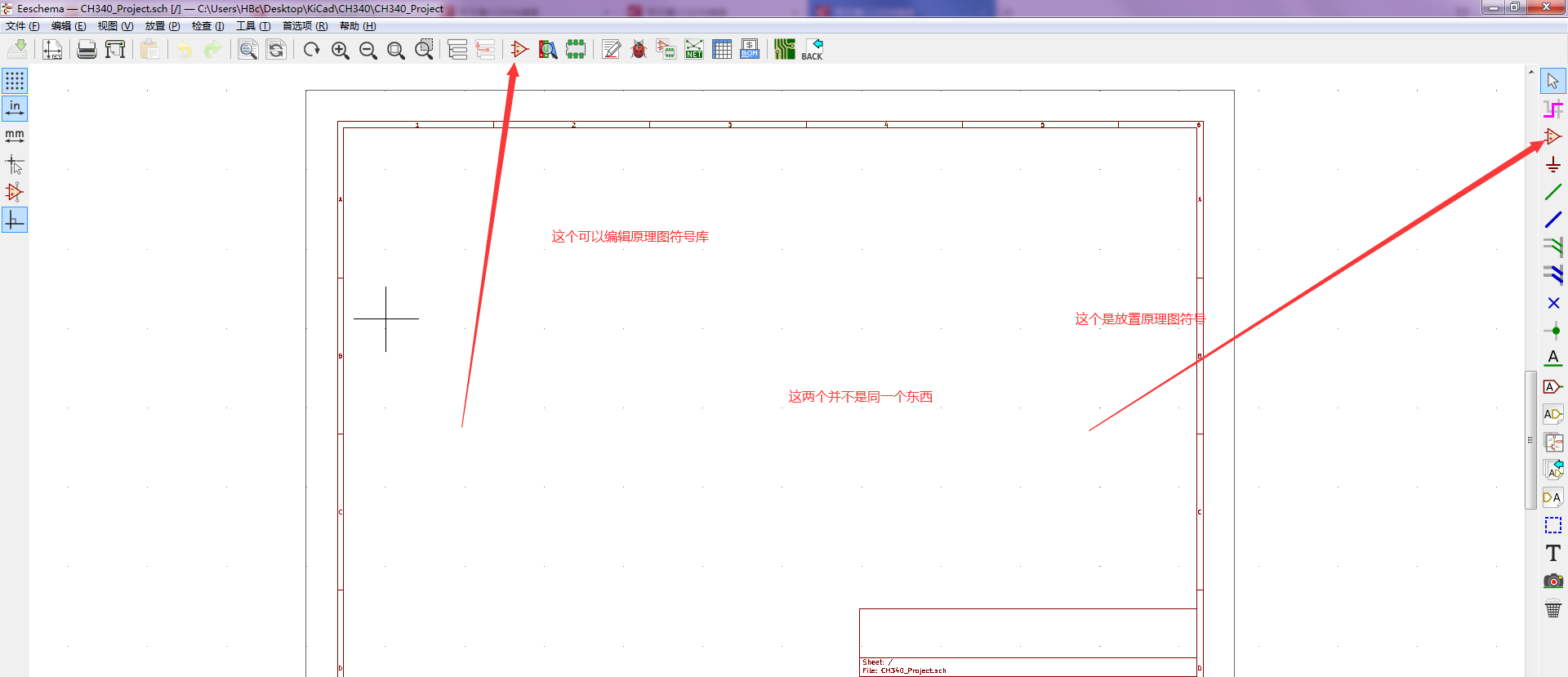

接上一篇，来到原理图设计界面，如图箭头所示，点击原理图符号库编辑按钮，进入原理图库编辑界面。

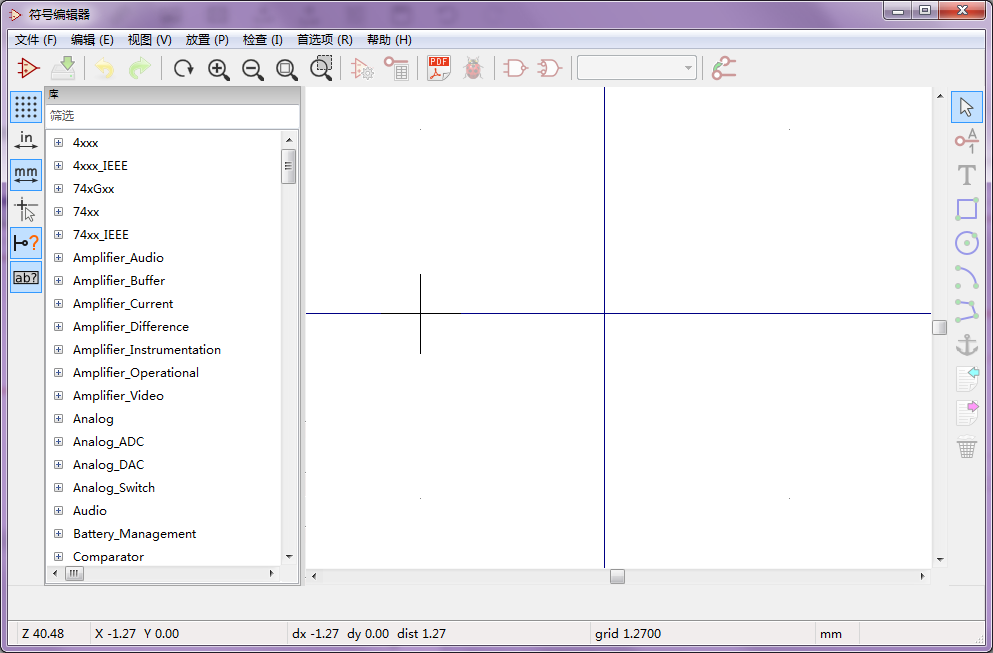

打开之后便是下图这个界面，可见也是一个新的窗口，找到

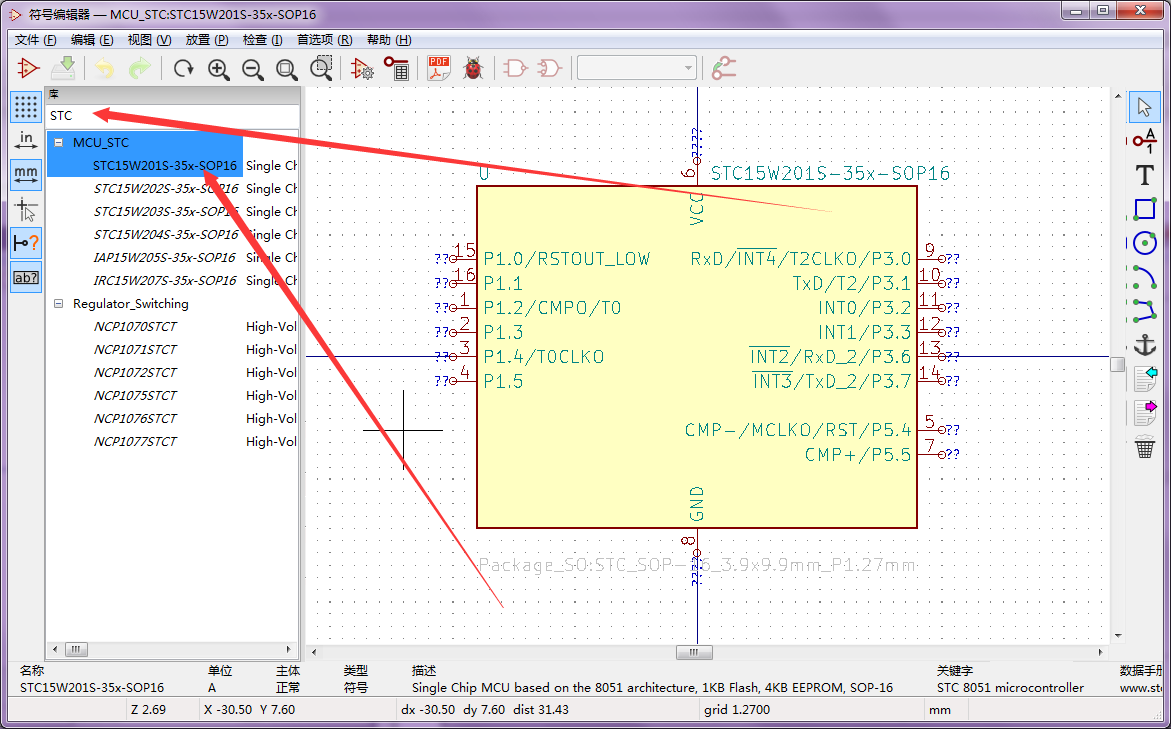

我们在搜索栏目输入STC，并双击箭头所指的第一个原理图符号，可以看到编辑界面有一个MCU的原理图符号，但是不要着急去新建一个原理图符号，因为官方的原理图库太庞大，每次我们找一个元件符号要找好久，并不利于我们设计，所以我们要建立自己的库，才能让我们熟悉这个软件。

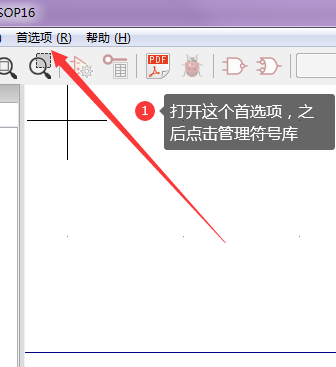

打开 首选项==》管理符号库 我们可以看到很多库都安装了，每次检索都会检索这些库，但这些库我们并用不到，所以我们把它删掉完并建立自己的库。
