RK3588 VOP介绍

RK3588具有性能强大VOP，分为4个VP port ，下图是RK3588 VP 和各显示接口的连接关系

需要注意的是，RK3588 的 HDMI 和 DP 支持 8K 输出，但是在 8K 输出模式下，一个显示接口需要同时占用 VP0 和 VP1 。所以如果产品上需要支持 8K 显示输出，VP1 上要注意不要连接其他显示接口。

vop-split功能

这里我们重点介绍VOP的vop-split功能，是一种类似 mipi 双通道模式的技术，可以让一路 Video Port 输出按照水平方向平分成左右两路，同时驱动两个显示接口，显示时序相同，内容独立的画面。RK3588的Video Port0、Video Port 1、Video Port 2三个port都可以支持split功能，Video Port3不支持split功能。下面以Video Port0为例来介绍split功能。

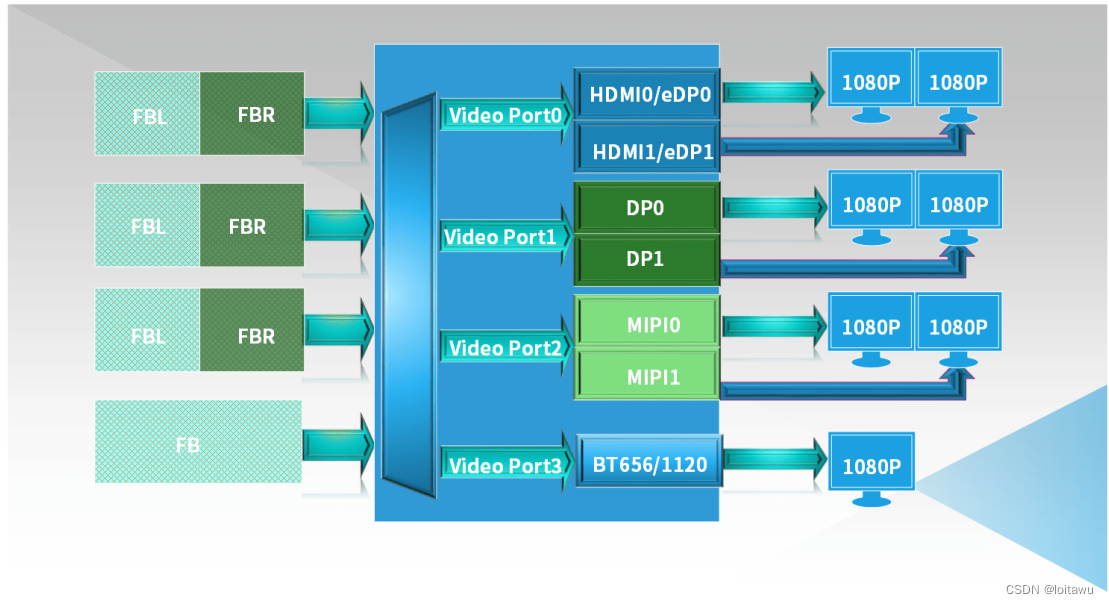

如上图所示，在默认情况下一个VP0只能驱动一个显示接口(如1个HDMI或者1个eDP)，如果在 VP0 上开启 split 模式，则 VP0 的输出可以同时驱动两个显示接口(HDMI0/1、eDP0/1 或者其他能与 VP0 连接的显示接口)，两个显示接口上显示的内容为 VP0 输出的内容水平方向左右平分，比如 VP0 以 3840x1080的分辨率输出，则两个显示接口各显示 1920x1080 的输出。

• 通过这种技术，可以在 RK3588 上扩展出 7 路独立的显示输出。

• 每一个 VP 上参与 split 输出的两个显示接口，输出的时序，帧率必须相同。

vop-split软件配置

vop-split可以通过 dts 开关，dts 只要把参与 split 的两个显示接口挂接在同一个 VP 上，并打开主显示接口的 split-mode 属性。

比如 ，按照如下配置，打开 hdmi0 和 hdmi1 在 VP0 上的 split 功能：

&hdmi0 {
	status = "okay";
	split-mode；
};

&hdmi1 {
        status = "okay";
};

&hdmi0_in_vp0 {
        status = "okay";
};

&hdmi1_in_vp0 {
        status = "okay";
};

&hdmi0_in_vp1 {
        status = "disabled";
};

&hdmi0_in_vp2 {
        status = "disabled";
};

&hdmi1_in_vp1 {
        status = "disabled";
};

&hdmi1_in_vp2 {
        status = "disabled";
};

通过 vop-split 功能，可以扩展出更多的多屏异显功能。

在驱动实现上，为了方便上层应用适配，尽量和 MIPI 双通道技术接近，屏蔽底层实现差异，每个 Video Port 上进行 split 的两个显示接口只会向 drm 系统注册一个 encoder 和 connector，所以在用户空间，每一 CRTC(Video Port) 上只会看到一个 connector 设备，这个信息可以通过 modetest 的输出确认。

对于 Android 应用，希望每一个屏幕都对应一个独立的显示设备，针对这种需求，Rockchip 平台的 Android hwc 有做针对性的优化，具体修改如下：
配置文件位于：hardware/rockchip/hwcomposer/drmhwc2/HwComposerEnv.xml

仅需要将 Mode=“2” 设置即可，其余配置不需要设置，当前版本建议点对点输出，系统会直接将屏幕分辨率作为渲染分辨率

• Mode=“1” 表示多屏拼接功能
• Mode=“2” 表示异显功能

@sys2_206:~/4_Android12_29_sdk/hardware/rockchip/hwcomposer/drmhwc2$ git diff
diff --git a/HwComposerEnv.xml b/HwComposerEnv.xml
index d0ab850..02e95dc 100755
--- a/HwComposerEnv.xml
+++ b/HwComposerEnv.xml
@@ -31,7 +31,7 @@
                   |   3840    |   1920    |          - FbWidth = 5760
                                                      - ConnectorCnt = 4
   -->
-  <DsiplayMode Mode="0" FbWidth="11520" FbHeight="1080" ConnectorCnt="4">
+  <DsiplayMode Mode="2" FbWidth="0" FbHeight="0" ConnectorCnt="4">
     <Connector>
       <!--
         Example 1 - Slicing-6x1 1920x1080:
