板子厚度一般是制板时向厂家指定的，AD图中不需要指定板厚，如果想看想改也是可以的

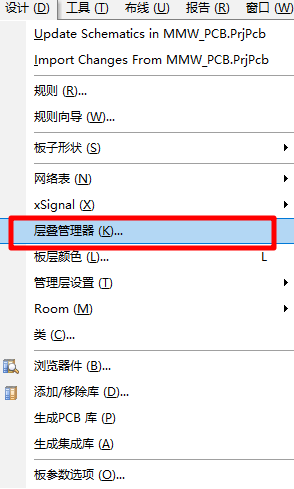

点击设计（Design）-> 层叠管理器（Layer Stack Manager）

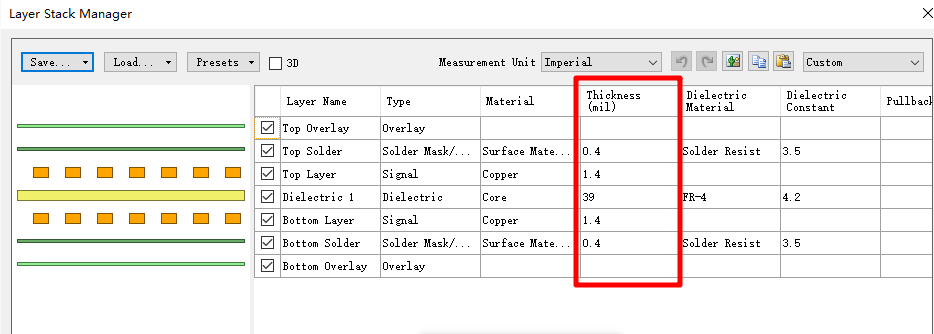

Thickness一列就是每层的厚度了，单层板的绝缘层厚度就是板厚

ps: 1mil = 0.0254mm
