[Rock Pi] (四) RK3588S开发板部署yolov5模型及resnet18模型（官方提供的模型）

参考

rockchip rknn-tookit2
rockchip rknpu2

开发环境介绍

宿主机 HostPC： 装有ubuntu22.04（其它亦可参考）
Docker: ubuntu20.04
开发板：rock 5a with rk3588s 芯片
宿主机环境配置
[Rock Pi 1] Rock pi 开启VNC远程桌面适用于VNC+KDE桌面
[Rock Pi 2] rknn宿主机端配置之docker开发环境部署

YOLO v5 模型部署（C++版）

源码下载(宿主机端)

#根据上篇文章创建的docker虚拟机编号执行下面指令进入docker虚拟机
dengml@dengml-SER:~$ sudo docker exec -it -u dengml -w /home/dengml 612c918d5027 /bin/bash
[sudo] dengml 的密码：
dengml@612c918d5027:~$ cd /data/ubuntu/rockpi/rknn-toolkit2
#执行以下命令使能之前创建的python虚拟环境（虽然本节似乎没用到宿主机的python）
dengml@612c918d5027:/data/ubuntu/rockpi/rknn-toolkit2$ source venv/bin/activate
#获取rknpu2源代码
(venv) dengml@612c918d5027:/data/ubuntu/rockpi$ git clone https://kgithub.com/rockchip-linux/rknpu2.git

此代码中包含yolo v5等多个模型的demo，这里我们先部署官方提供的rknn模型

安装交叉编译工具(宿主机端)

ubuntu软件库里已经包含了交叉aarch64-linux交叉编译工具链，因此本着一切从简的原则可以直接使用apt 安装如下：

$ sudo apt update
$ sudo apt-get install gcc-aarch64-linux-gnu
$ sudo apt-get install g++-aarch64-linux-gnu
#安装 cmake 编译工具
$ sudo apt install cmake

源码编译(宿主机端)

$ cd rknpu2/examples/rknn_yolov5_demo
$ ./build-linux_RK3588.sh
#代码通过scp到开发板端，也可以通过winscp、samba、等其他方式
$ scp -r install/rknn_yolov5_demo_Linux rock@192.168.1.13:~/work

验证（开发板端）

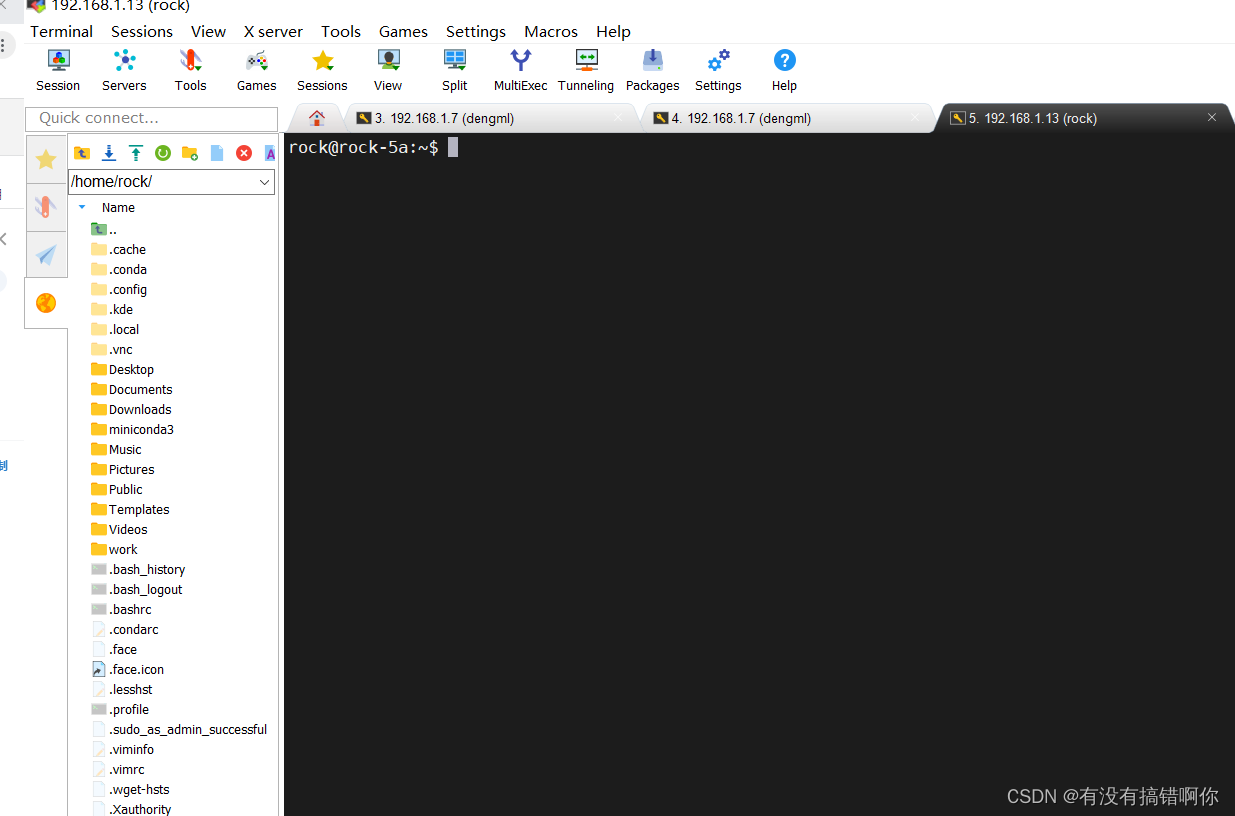

编译后的二进制及模型文件scp到板子后，通过ssh登陆到开发板端

#打开cp过来的目录
rock@rock-5a:~$ cd work/rknn_yolov5_demo_Linux/
#添加运行依赖的动态库
rock@rock-5a:~/work/rknn_yolov5_demo_Linux$ export LD_LIBRARY_PATH=./lib
#执行识别命令
rock@rock-5a:~/work/rknn_yolov5_demo_Linux$ ./rknn_yolov5_demo model/RK3588/yolov5s-640-640.rknn model/bus.jpg

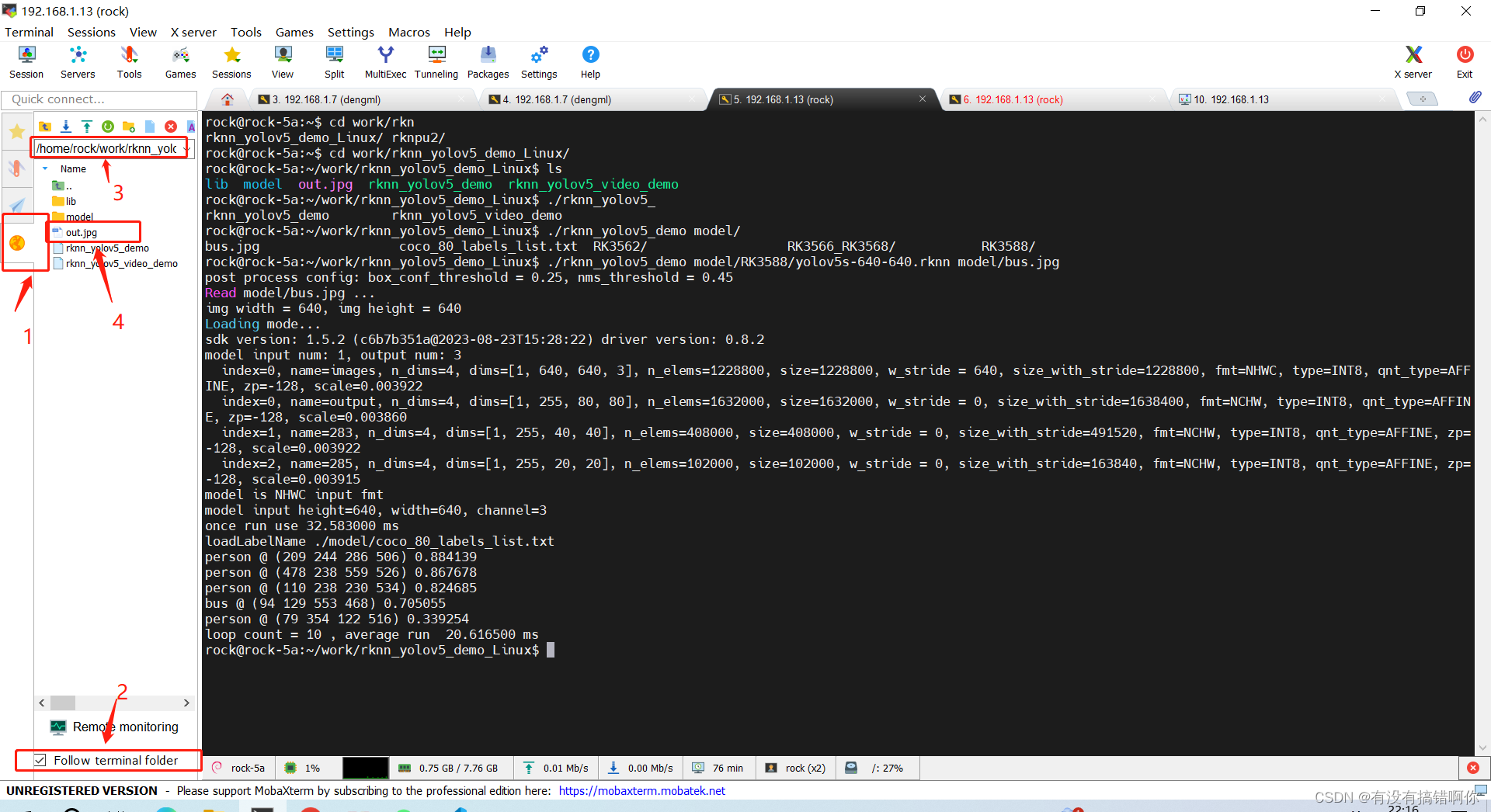

命令执行后结果如图所示

运行中的log如图所示，首先在moba界面点击SFTP文档管理器界面（标记为“1”处），点击“2”处一般可以直接打开右边终端所在的目录，如果不能自动打开，就在“3”处输入我们右边终端所在的目录，如上图所示。我们可以看到生成了一个新的文件out.jpg, 即模型生成的结果。至此，C++版本的rknn模型部署完成。双击打开，结果如下

resnet18 模型部署到开发板（Python 版）

开发板安装conda 虚拟环境

参考：[Rock Pi] (三) RK3588平台嵌入式linux平台安装配置miniconda
最后激活rknn虚拟python环境。

加载rknn-toolkit2仓库

将rknn-toolkit2拷贝到开发板。可以直接在github上克隆，或者通过scp的方式从host pc复制到开发板。如下：

(rknn) rock@rock-5a:~/work/rknn-toolkit2$ pwd
/home/rock/work/rknn-toolkit2

安装依赖库

首先需要为板子的系统添加国内源，我的板子运行的时ubuntu22.04系统，其他版本的系统需要参考网上的教程，添加国内源，这里讲一下ubuntu22.04 arm64版本添加国内源的方法（添加源的链接有差异，方法一致）。编辑/etc/apt/source.list 文件，添加国内源的路径，添加后的该文件内容为：

deb http://ports.ubuntu.com/ubuntu-ports jammy main restricted universe multiverse
# 默认注释了源码镜像以提高 apt update 速度，如有需要可自行取消注释
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy main restricted universe multiverse
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-updates main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-updates main restricted universe multiverse
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-backports main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-backports main restricted universe multiverse
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-security main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-security main restricted universe multiverse

# 预发布软件源，不建议启用
# deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-proposed main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ jammy-proposed main restricted universe multiverse

添加完成后需要更新软件源

sudo apt update
sudo apt install python3-dev
···
安装完成后，安装rknn所需的python库
···b
(rknn) rock@rock-5a:~/work/rknn-toolkit2/rknn_toolkit_lite2$ pip3 install ./packages/rknn_toolkit_lite2-1.5.2-cp310-cp310-linux_aarch64.whl -i https://pypi.tuna.tsinghua.edu.cn/simple

由于模型运行以来rk官方的runtime库，所以需要在github上下载rknpu的库：rknpu2 。并将runtime库复制到板子的/usr/lib目录下

git clone -b master https://github.com/rockchip-linux/rknpu2.git
sudo cp  rknpu2/runtime/RK3588/Linux/librknn_api/aarch64/librknn* /usr/lib/

运行示例

打开rknn-toolkit-lite, 并执行test.py， 得到输出，根据输出的Top 5 结果，该模型可以识别出图像中的物体名称。
中间遇到一些问题。总结在下方

(rknn) rock@rock-5a:~:cd ~/work/rknn-toolkit2/rknn_toolkit_lite2/examples/inference_with_lite
(rknn) rock@rock-5a:~/work/rknn-toolkit2/rknn_toolkit_lite2/examples/inference_with_lite$ python test.py
--> Load RKNN model
done
--> Init runtime environment
I RKNN: [22:27:50.764] RKNN Runtime Information: librknnrt version: 1.5.2 (c6b7b351a@2023-08-23T15:28:22)
I RKNN: [22:27:50.764] RKNN Driver Information: version: 0.8.2
W RKNN: [22:27:50.764] Current driver version: 0.8.2, recommend to upgrade the driver to the new version: >= 0.8.8
I RKNN: [22:27:50.765] RKNN Model Information: version: 6, toolkit version: 1.5.2-source_code(compiler version: 1.5.2 (71720f3fc@2023-08-21T09:35:42)), target: RKNPU v2, target platform: rk3588, framework name: PyTorch, framework layout: NCHW, model inference type: static_shape
done
--> Running model
resnet18
-----TOP 5-----
[812]: 0.9996760487556458
[404]: 0.00024927023332566023
[657]: 1.449744013370946e-05
[466 833]: 9.023910024552606e-06
[466 833]: 9.023910024552606e-06

done

问题及解决办法

1. No module named ‘cv2’

Traceback (most recent call last):
 File "/home/rock/work/rknn-toolkit2/rknn_toolkit_lite2/examples/inference_with_lite/test.py", line 1, in <module>
   import cv2
ModuleNotFoundError: No module named 'cv2'

解决办法：
执行

conda install opencv

2. ModuleNotFoundError: No module named ‘rknnlite’

解决办法：安装rknn_toolkit_lite2-1.5.2-cp310-cp310-linux_aarch64.whl

pip3 install rknn_toolkit_lite2-1.5.2-cp310-cp310-linux_aarch64.whl   -i https://pypi.tuna.tsinghua.edu.cn/simple

3. rknn_toolkit_lite2-1.5.2-cp310-cp310-linux_aarch64.whl 安装出错

        203 | #include_next <limits.h>                /* recurse down to the real one */
            |               ^~~~~~~~~~
      compilation terminated.
      psutil could not be installed from sources. Perhaps Python header files are not installed. Try running:
        sudo apt-get install gcc python3-dev
      error: command '/usr/bin/gcc' failed with exit code 1
      [end of output]

  note: This error originates from a subprocess, and is likely not a problem with pip.
  ERROR: Failed building wheel for psutil
  Building wheel for ruamel.yaml.clib (pyproject.toml) ... error
  error: subprocess-exited-with-error

  × Building wheel for ruamel.yaml.clib (pyproject.toml) did not run successfully.
  │ exit code: 1
  ╰─> [24 lines of output]

解决办法:

sudo apt install python3-dev

遇到的包安装不上的问题，可以参考上面添加并更新软件源

4. 缺runtime库的问题

Exception: Can not find dynamic library on RK3588!
Please download the corresponding librknnrt.so from https://github.com/rockchip-linux/rknpu2/tree/master/runtime/RK3588/Linux/librknn_api/aarch64 and move it to directory /usr/lib/
解决办法：

git clone -b master https://github.com/rockchip-linux/rknpu2.git

sudo cp rknpu2/runtime/RK3588/Linux/librknn_api/aarch64/librknn* /usr/lib/
