利用ADS中的Design-Guide进行微带线单枝节匹配

利用ADS中的Design-Guide进行微带线单枝节匹配

1、在一个空白的原理图中，在Insert——Template——S_Params ，插入S参数仿真模块；

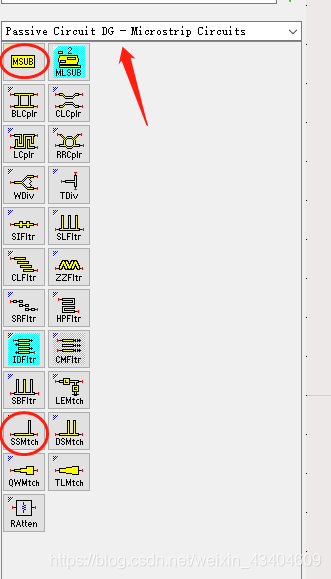

2、在原理图的器件面板列表选择“Passive Circuit DG - Microstrip Circuits”,在该列表下面选择"SSMtch"，并且需要选择元器件“MSUB”,设置微带线基板相关参数。

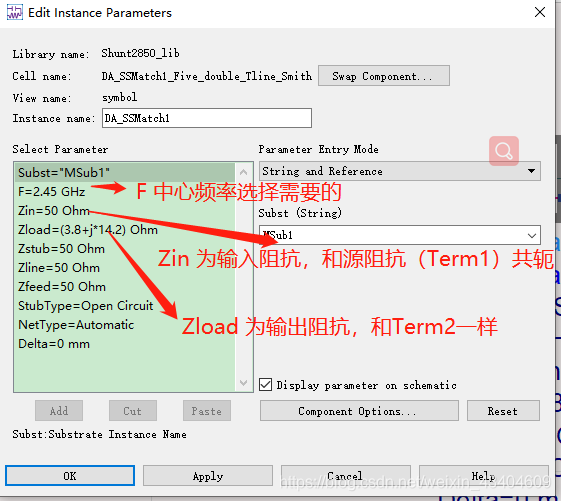

3、双击"DA_SSMatch1_Five_double_Tline_Smith"设置相关参数，

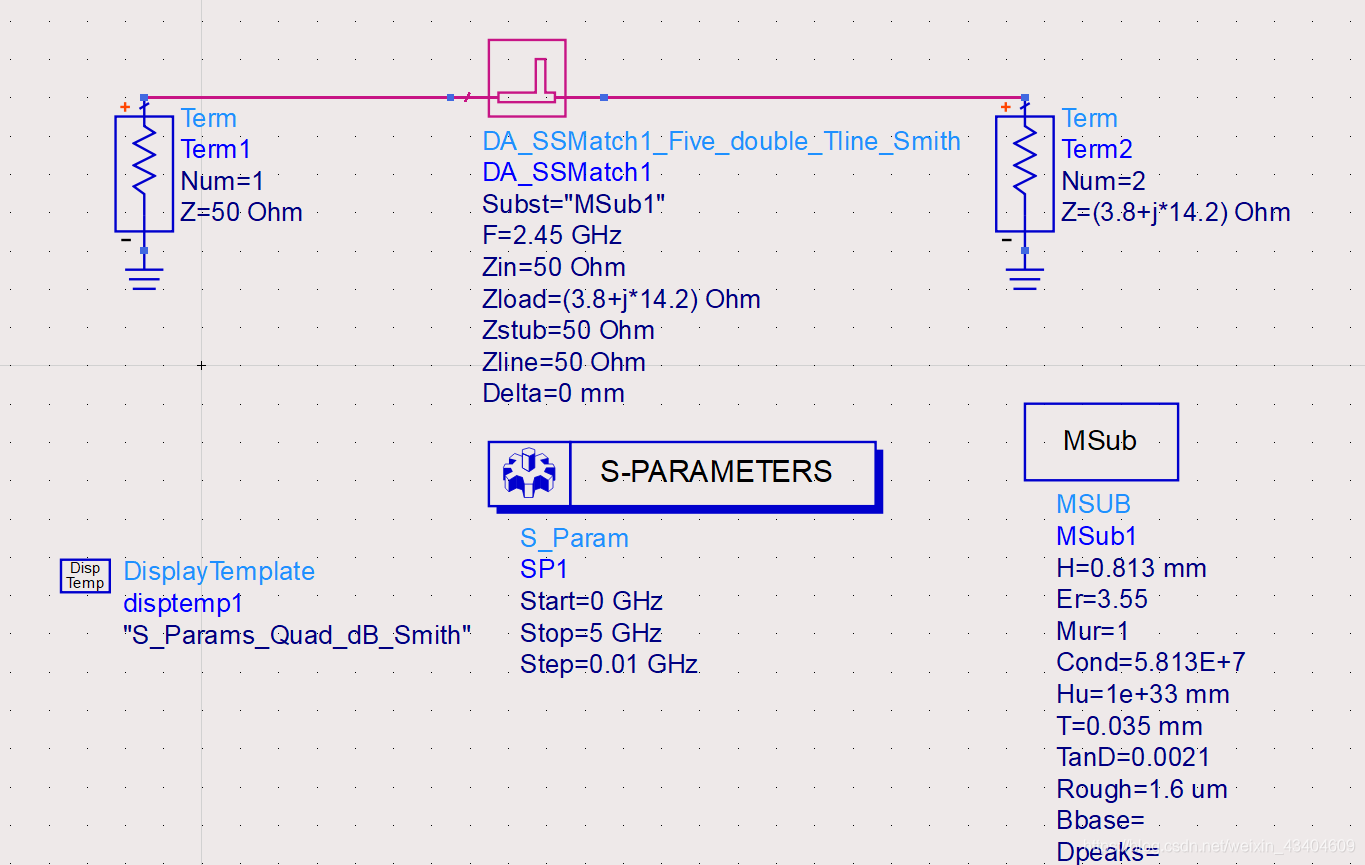

4、最后的到的如下所示

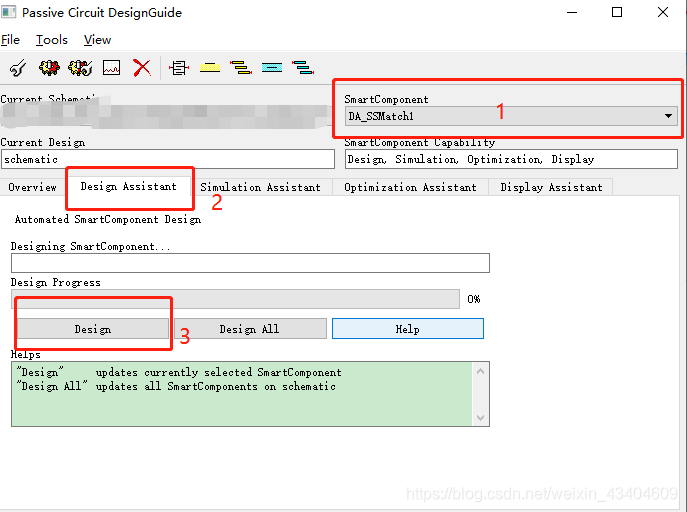

5、在"DesignGuide"选择"Passive circuit"然后得到如下，在单击Design后，等待design progress 为100%后，关闭该窗口。
6、 在原理图中选择"DA_SSMatch1_Five_double_Tline_Smith",单击

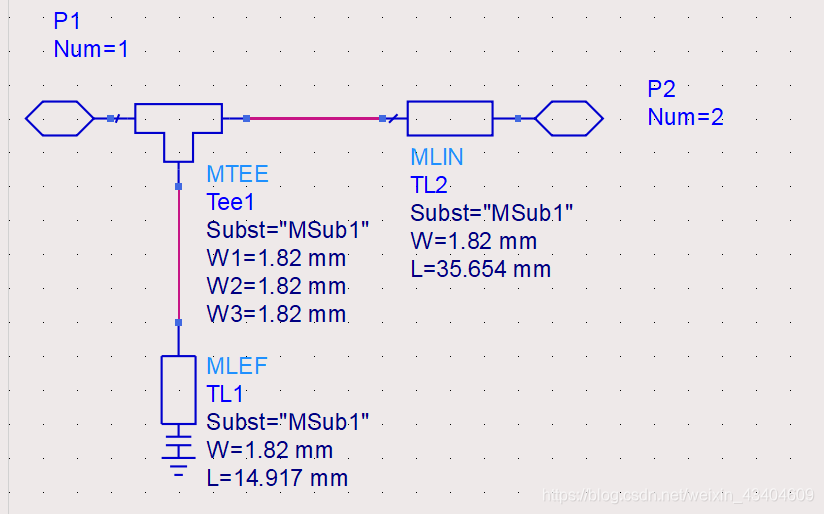

可以得到生成的匹配电路的子电路
7、选择可以返回匹配的原理图中，在该图中选择"Simulaten"可以参看S参数等信息，来判断匹配程度。
