利用Smith Chart 进行阻抗匹配
对于射频电路来说,匹配很重要:
-
主要是射频信号本来就微弱,如果不匹配,那么信号从源端传输到负载可能能量已经完全被消耗;
-
为了功率的最大传输。
一般来说,最常见的就是已知源端(输入)和负载(输出)阻抗,利用Smith Chart进行共轭匹配,以下面为例:
源阻抗(
Z
S
Z_{S}
ZS):50 Ω
负载阻抗为(
Z
L
Z_{L}
ZL) : (13.2-j*138.5)Ω
工作频率(
f
f
f):2.45 GHz
利用ADS中自带的工具Smith Chart进行阻抗匹配,具体步骤如下:

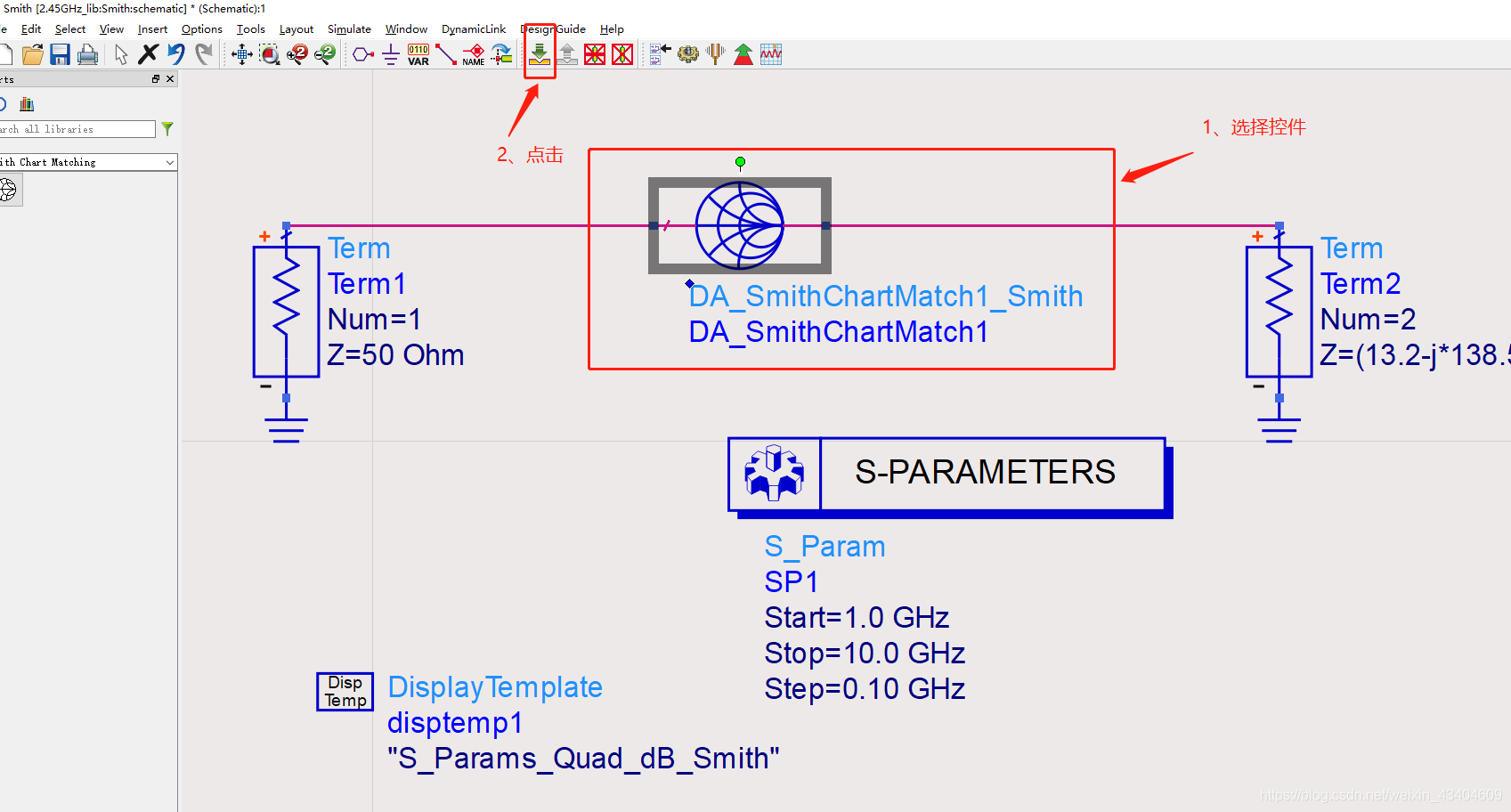

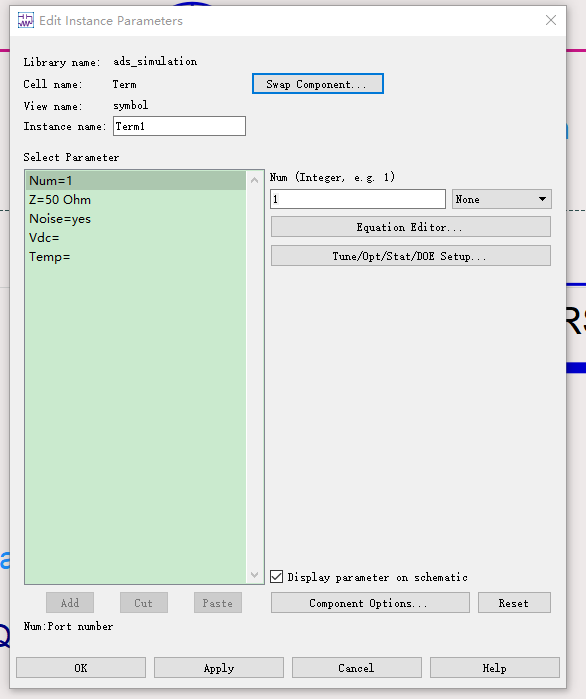

- 在ADS中建好工程后并且原理图,原理图名和工程名以及工程文件路径不要出现中文,否则出现未知错误。在新建的原理图中,选择 Insert-Template, 会弹出下面窗口,选择S_Params,添加S仿真控件,以及Term端。
- 在原理图器件控制面板选择 Smith Chart Matching,在该控件下选择Smith控件

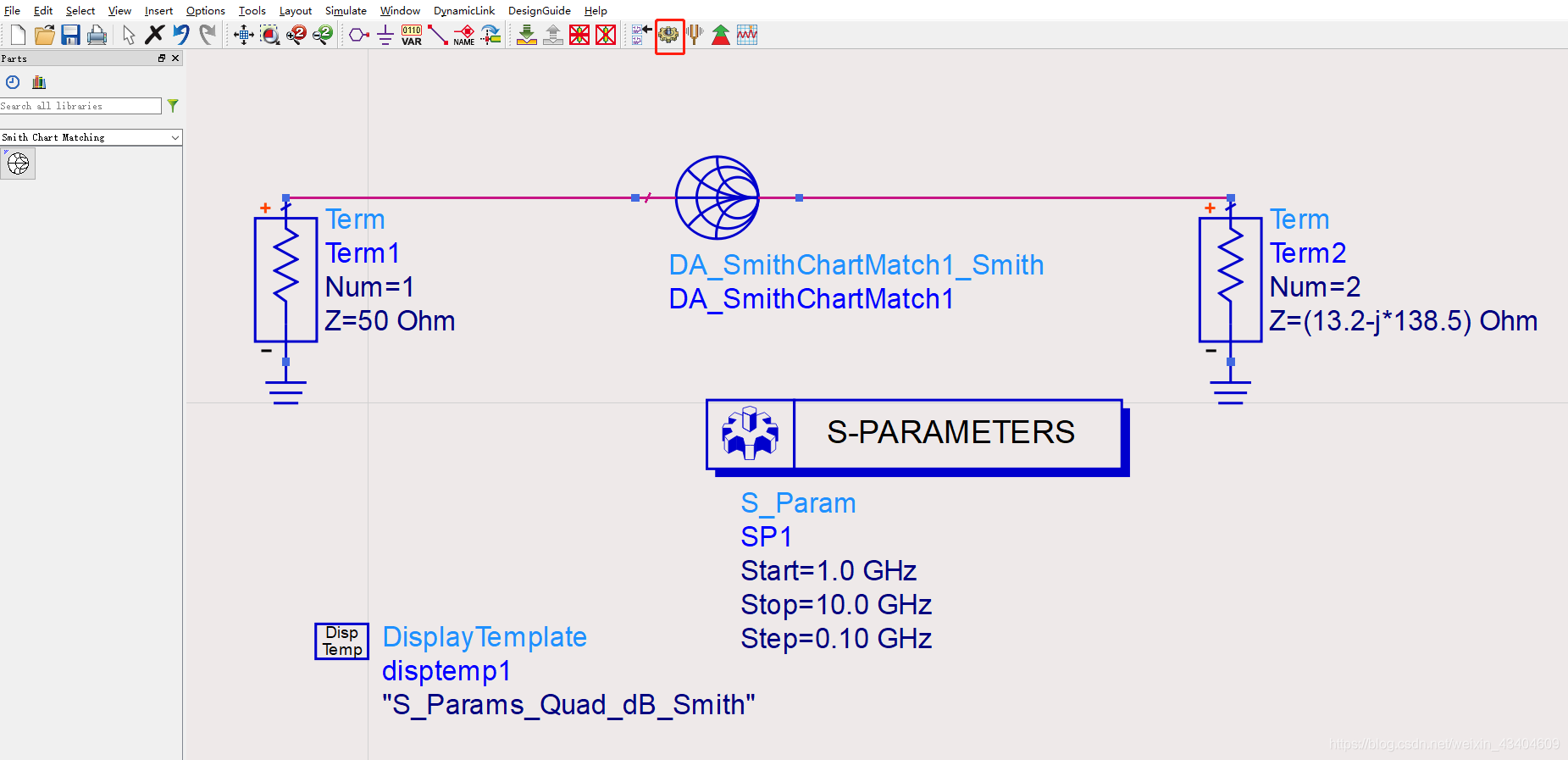

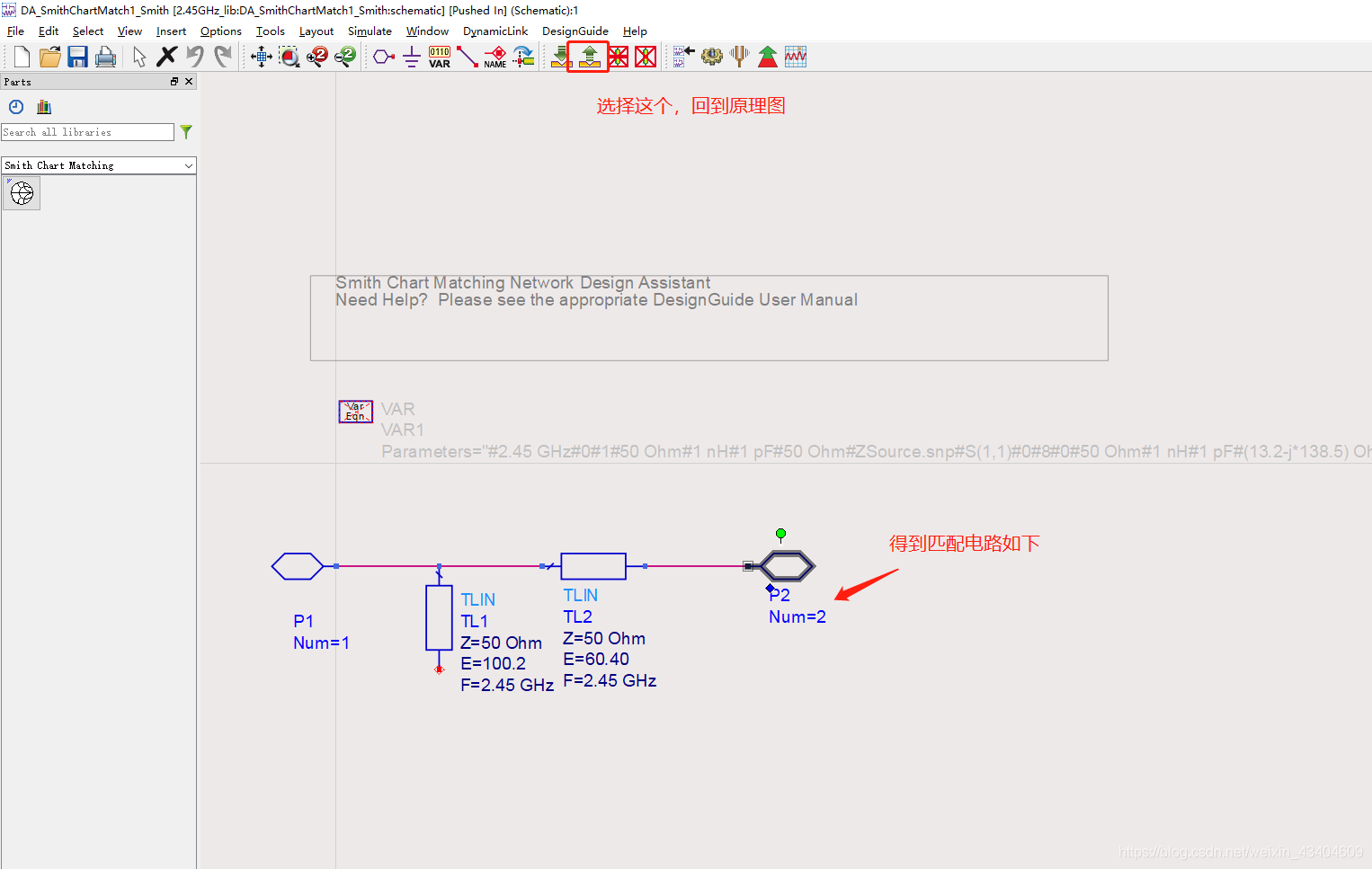

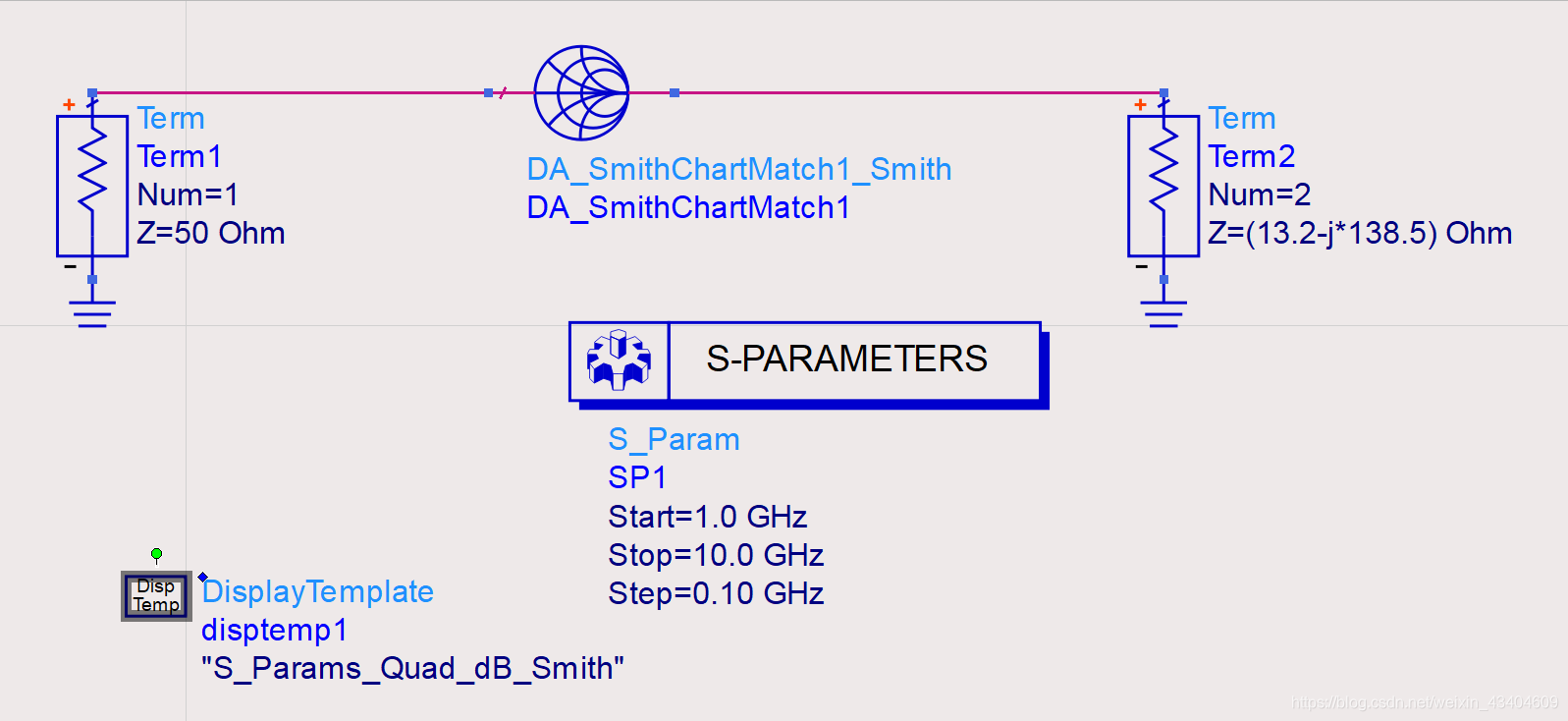

- 得到的原理图如下所示

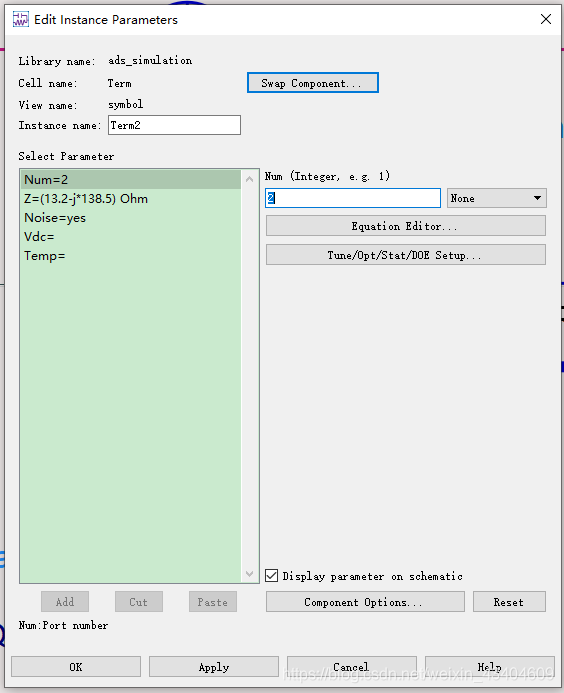

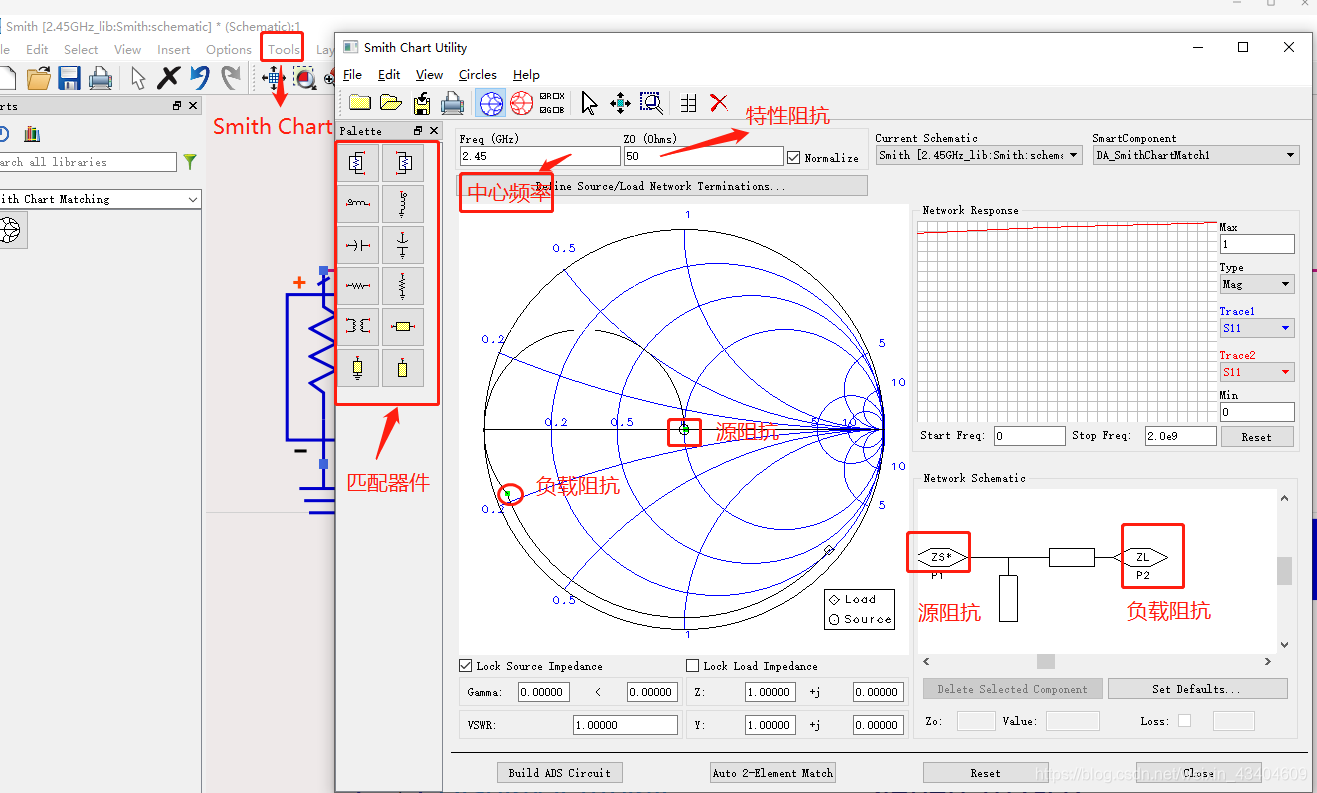

- 双击Smith控件,设置如下:

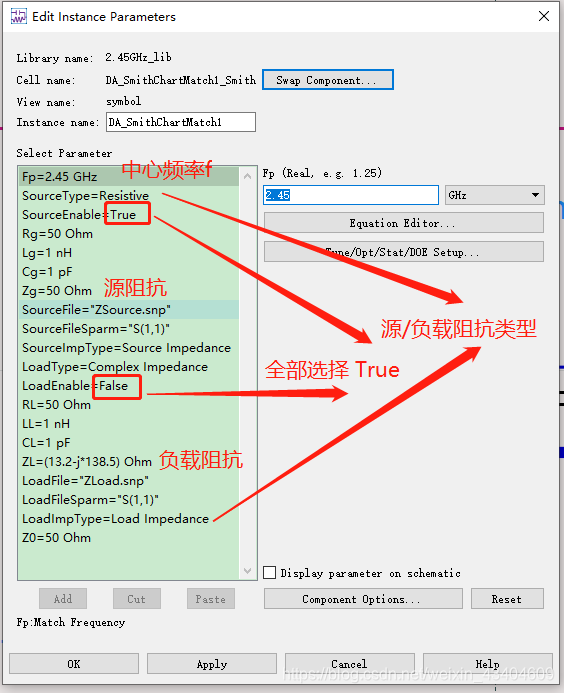

对于该控件,设置如下:
Z g Z_{g} Zg =50 Ω。注意:该值为源阻抗的共轭,例如,如果源阻抗为 ( 100 − j ∗ 55 ) Ω (100-j*55)Ω (100−j∗55)Ω,则该值设置为 ( 100 + j ∗ 55 ) Ω (100+j*55)Ω (100+j∗55)Ω
Z L Z_{L} ZL =(13.2-j*138.5)Ω
f f f=2.45 GHz

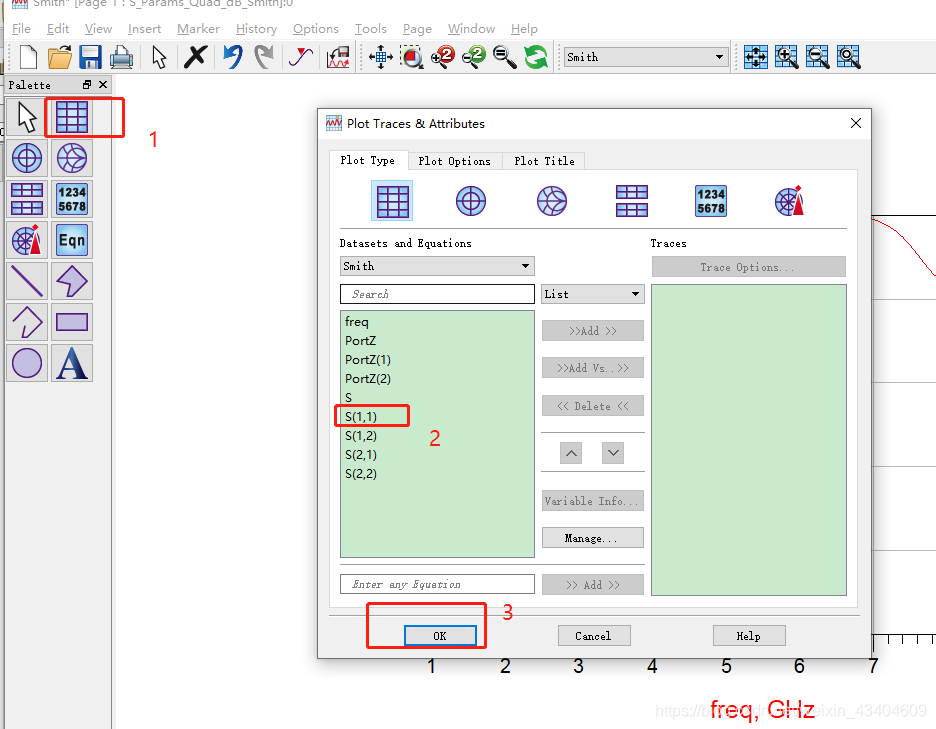

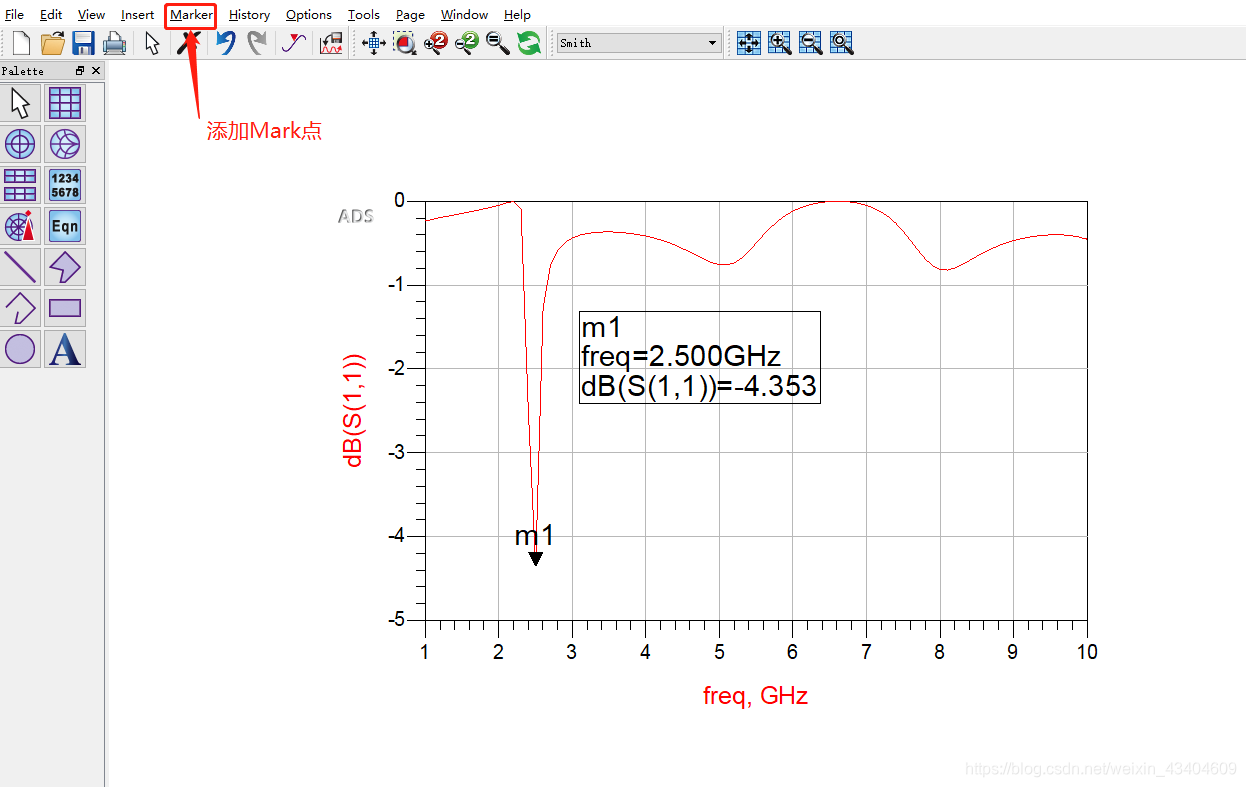

Smith控件设置
其他匹配方法可以参考:
利用ADS中的Design-Guide进行微带线单枝节匹配
