[OfficeExcel] OfficeExcel2010 第20-22讲 Excel图表

图表基础

认识图表中的元素

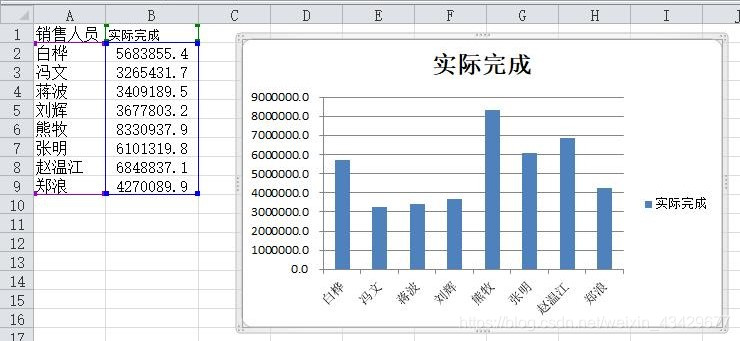

插入图表：
选中数据>>插入>>柱形图

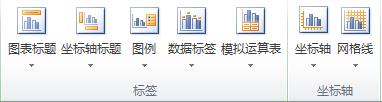

点击图表>>图表工具>>布局

设置图标标题根据单元格变动:点击标题>>上侧编辑栏输入:=图表1!$B$1(直接点击单元格选中即可,记得输入=)

要修改哪个标签就右键图标中的某个区域，选择设置**格式

坐标轴是由 一条横线+小刻度线+标签 三项组成

图表工具>>布局>>(右侧)当前所选内容 可选择要选择的标签

横坐标>>设置坐标轴格式 可设置逆序类别(图表整个反转)

创建并美化柱形图

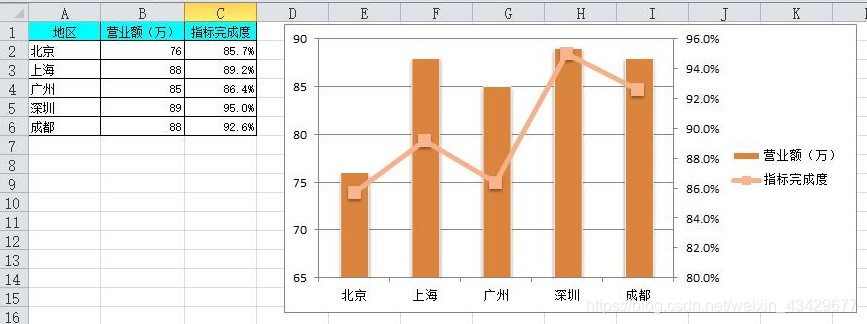

1. 主次坐标轴:
   点击某个数据>>插入>>柱形图,
   点中图表>>图表工具:设计>>橘黄色,
   图表工具:布局>>当前所选内容:系列"指标完成度">>设置所选内容格式>>系列选项>>系列绘制在:次坐标轴>>完成(次坐标轴挡在前面),
   右键要更改的系列>>更改系列图表类型>>折线,
   右键折线>>设置数据系列格式>>数据标记>>自动

2. 制作折线与柱形符合图表:
   右键左侧坐标轴>>设置坐标轴格式>>最小值70,最大值110,主要刻度单位:10,坐标轴标签:无,主要刻度线类型:无,线条颜色:无线条
   右键右侧坐标轴>>设置坐标轴格式>>最小值0.65,最大值1.05,主要刻度单位0.1,坐标轴标签:无,主要刻度线类型:无,线条颜色:无线条
   图表工具:布局>>当前所选区域:垂直(值)轴 主要网格线>>设置格式>>线型:短划线类型:短划线
   布局:图例>>顶部显示

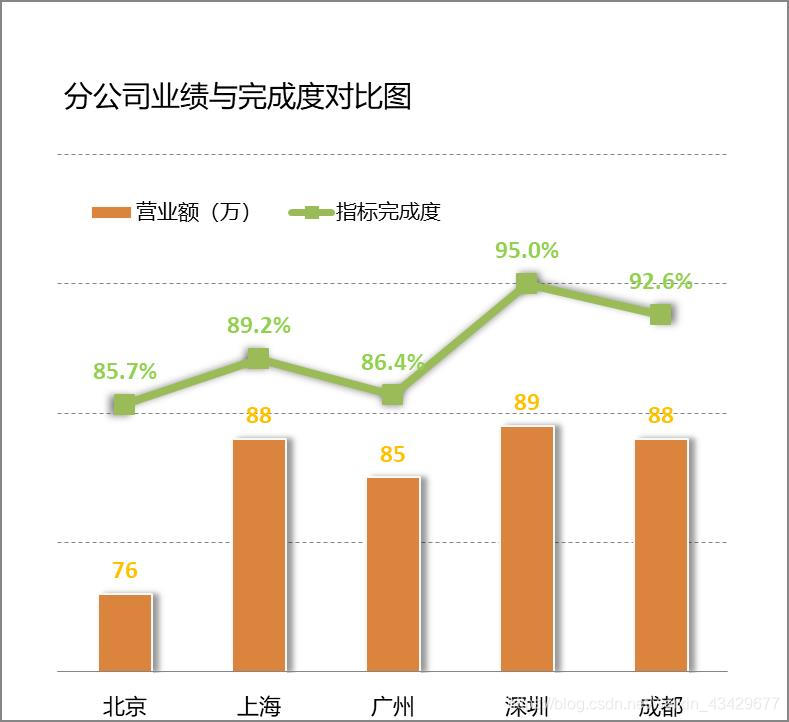

   图表标题:分公司业绩与完成度对比图
   设置字体:微软雅黑,点中整个表格设置
   右键折线图>>设置数据系列格式>>数据标记填充:纯色填充,颜色:橄榄色>>线条颜色:实线:橄榄绿>>标记线颜色:实线,颜色:橄榄绿
   点中数据系列>>图表工具:布局>>数据标签:上方(外侧),点中数据,更改字体颜色
   横坐标主要刻度线:无

3. 制作计划与实际对比图
   点中数据>>插入柱形图>>图表工具:设计>>切换行列

再切回去
右键计划完
