【电路】简易的桥式整流电路---选取滤波电容

最新推荐文章于 2024-06-29 22:01:47 发布
最新推荐文章于 2024-06-29 22:01:47 发布
阅读量5.3k 收藏 38
点赞数 4
分类专栏： # 电路 文章标签： 电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43444989/article/details/102388610
版权

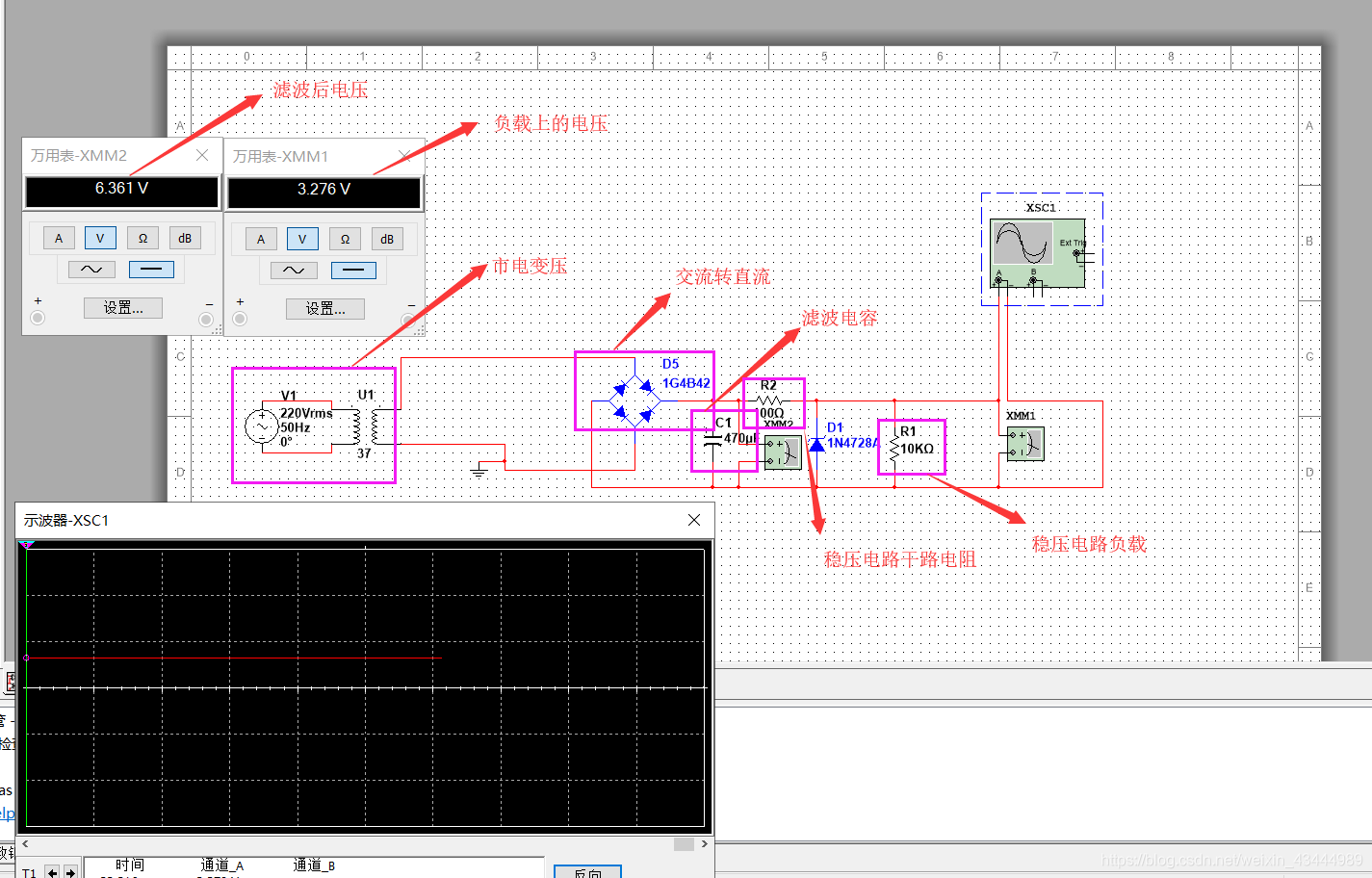

在这里插入图片描述

滤波电容的选取：

公式：C=0.289/[f×（U/I）×ACV]
实例：
假设要获得输出约为6.7V，电流100mA，纹波系数取8%的电压，则滤波电容的容值为：
C=0.289/[100Hz×(6.7V/0.1A)×0.08]≈0.000539F≈470uF
（由于539uF电容难以在实际情况中满足所以使用470uF代替）
