【AD】如何将喜欢的图案导出成为丝印层和PCB形状

AD版本为AD18.0.9，也可以使用SolidWorks完成。

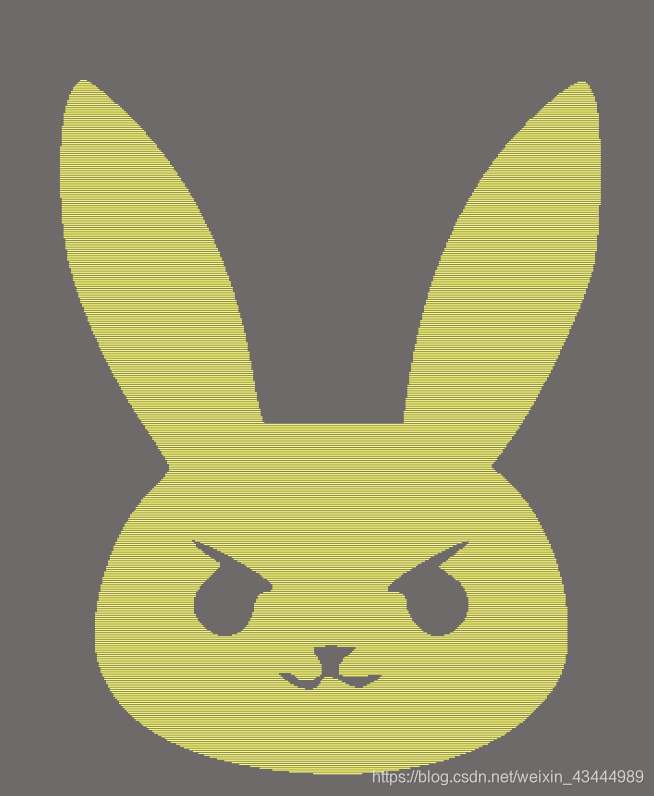

一、图片转丝印层

方法一：AD插件直接转换

下载链接：https://pan.baidu.com/s/1dFwxoOD链接

操作步骤：

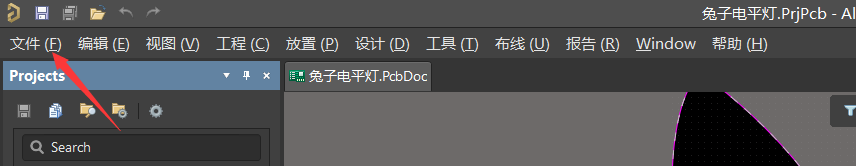

1、点击文件(F)—>运行脚本(S)

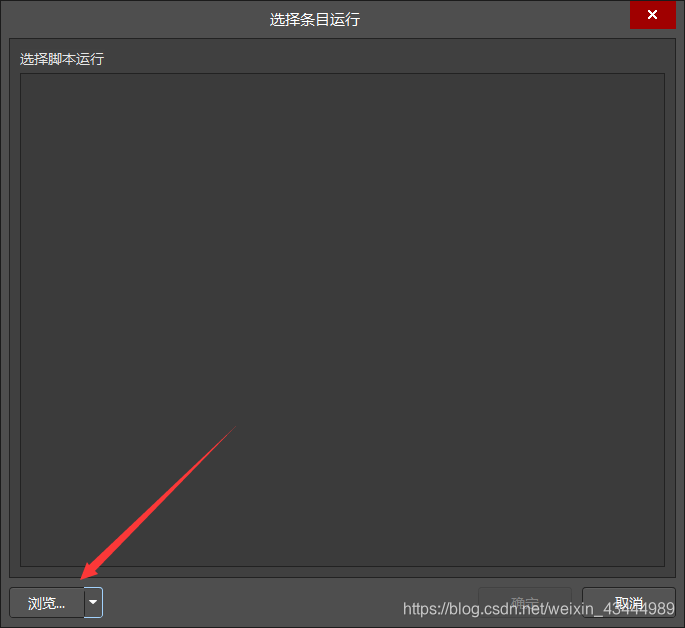

2、点击浏览—>来自文件

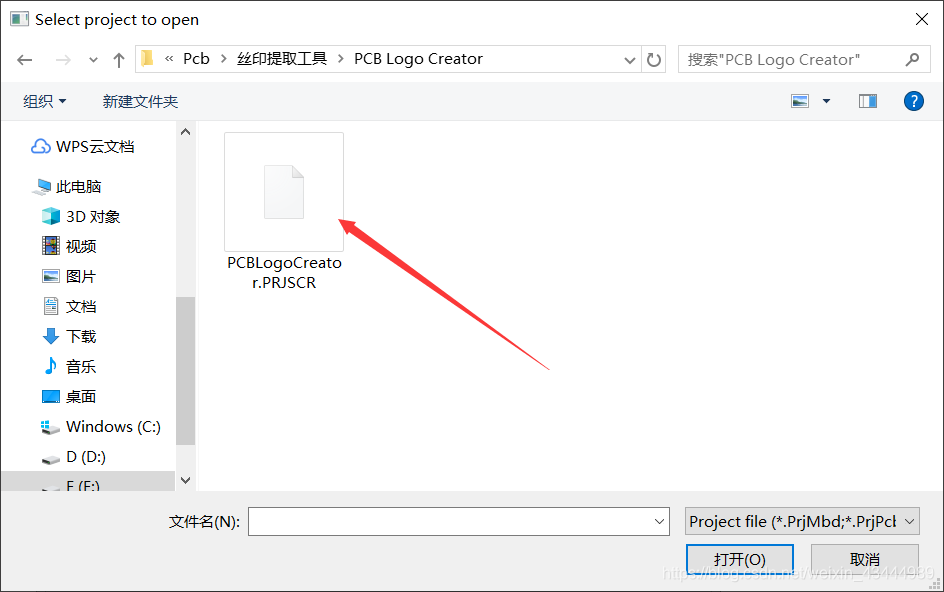

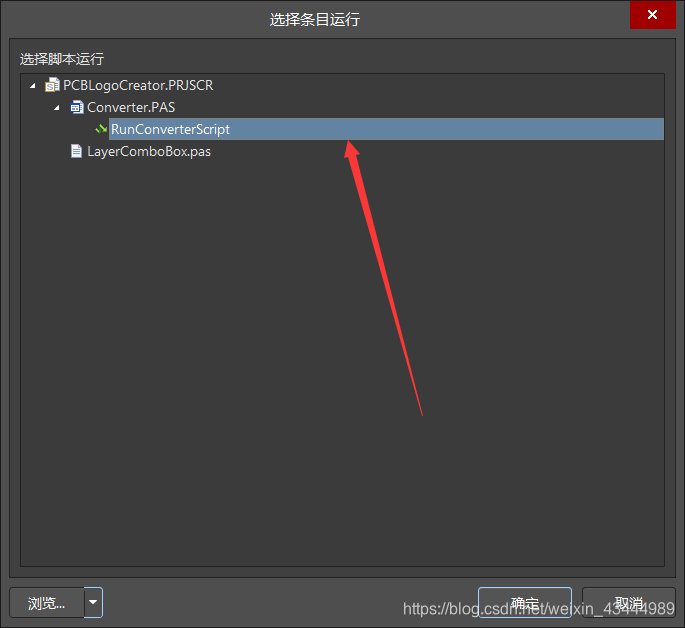

3、双击脚本文件

4、双击或确认运行

5、选择图片和格式

（Tips：这里选择的图片文件格式为bmp） PNG转BMP

方法二：立创EDA转换

如果图片的转换效果不理想可以使用立创EDA的转换工具再转化为图片，再次于AD中转换。

立创EDA图片导入为丝印流程：

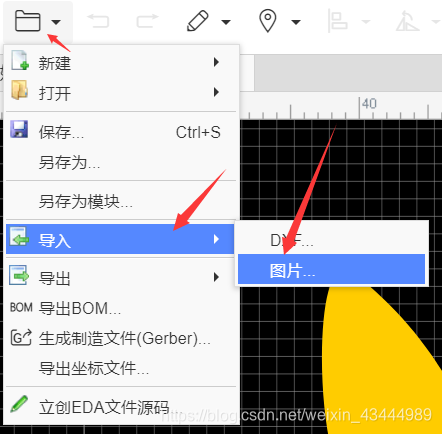

1、导入图片

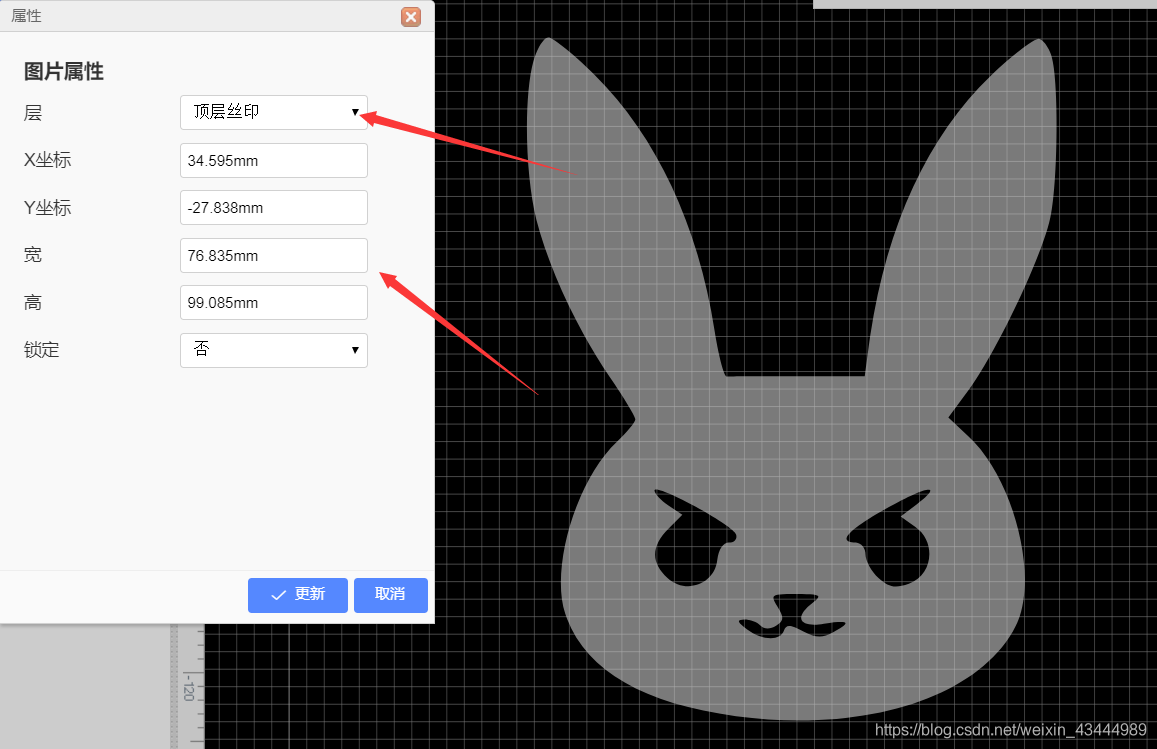

2、修改图片属性

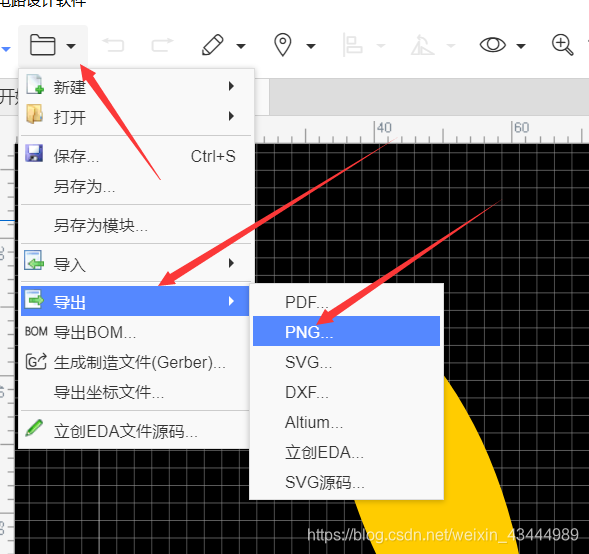

3、导出图片

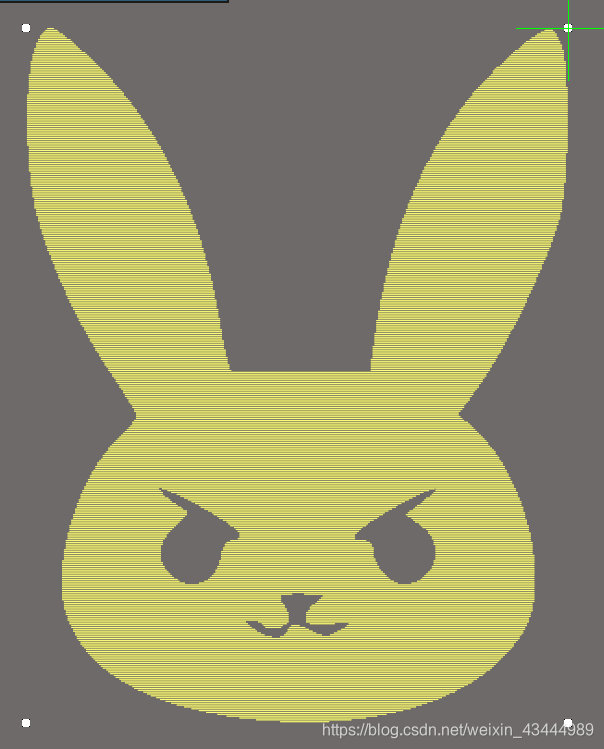

Tips:AD中丝印大小修改方法

1、选中将要转化的对象—>右键—>联合—>从选中的器件生成联合

2、选中联合—>右键—>联合—>调整联合大小

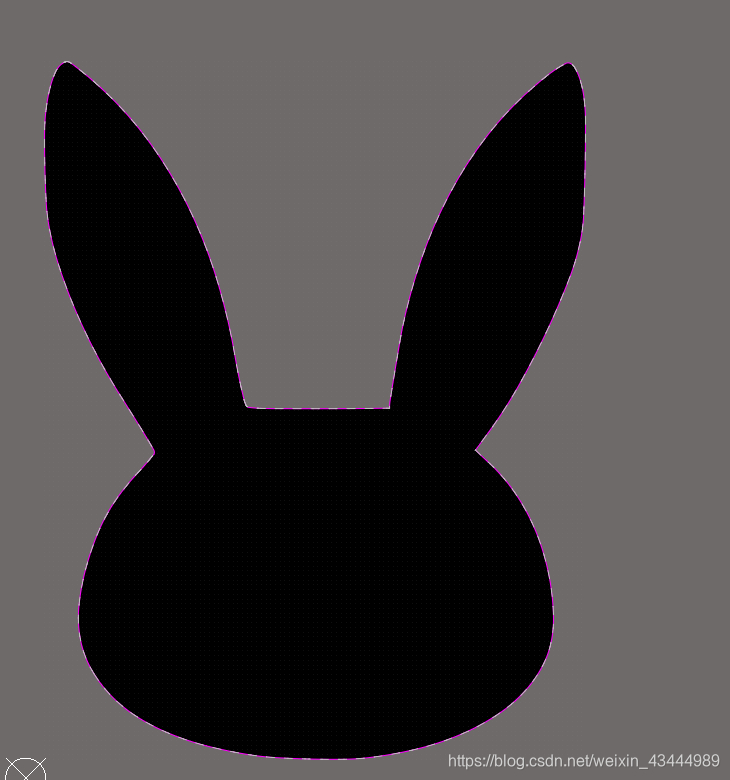

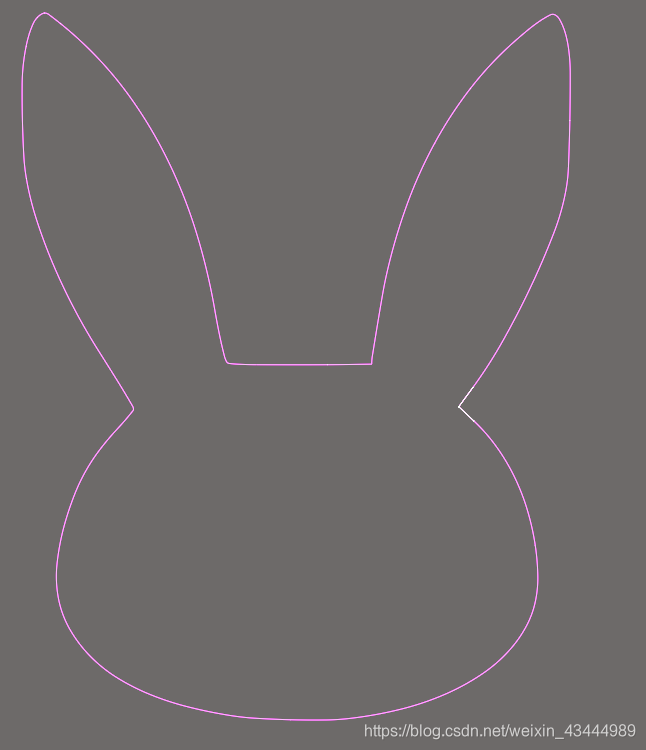

二、图片PCB形状

1、将图案转换成DXF文件

PNG转DXF

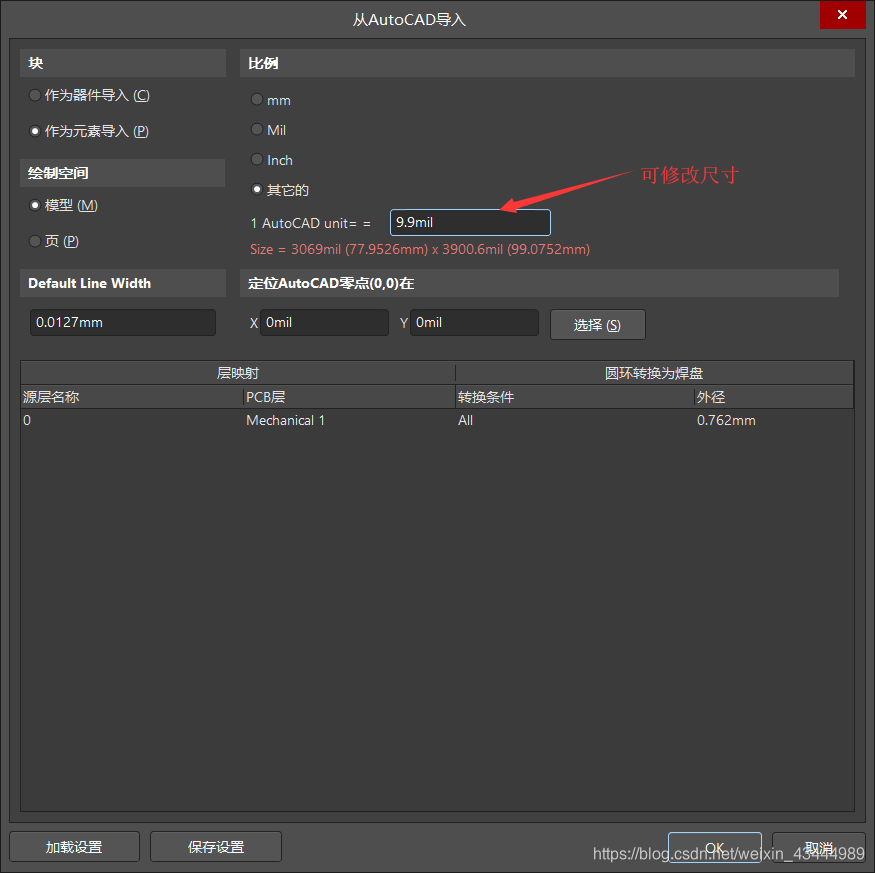

2、在AD中文件—>导入—>DXF/DWG

2、选中转化后的所有对象右键—>联合

3、选中联合后目标后设计（D）—>板子形状(S)—>按照对象定义(D)
