实现(7)----感知层(CC2530协调器)与stm32最小系统板通过串口数据对接

本文介绍了如何使用STM32单片机通过串口接收CC2530协调器发送的温湿度和气体浓度数据。讲解了STM32F103ZE主函数流程图,以及如何解析接收到的字符数组,根据数据类型启动抽湿功能。文章重点在于串口接收和数据解析,不涉及WiFi配置和实验操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.前言

上几篇总算是搞定了感知层的数据采集,但是系统主控板(也就是stm32最小系统板)要怎么得到这些数据呢?
其实,可以通过串口的方式获取,也就是说,stm32最小系统板与CC2530协调器节点通过串口的方式收发数据。
当然,前面的CC2530协调器节点的源码我已经给了。里面其实已经实现了隔一段时间发送采集到的数据给串口,只不过现在要做的就是stm32最小系统板通过串口进行数据对接而已。

2.实现需要的知识

stm32单片机基础

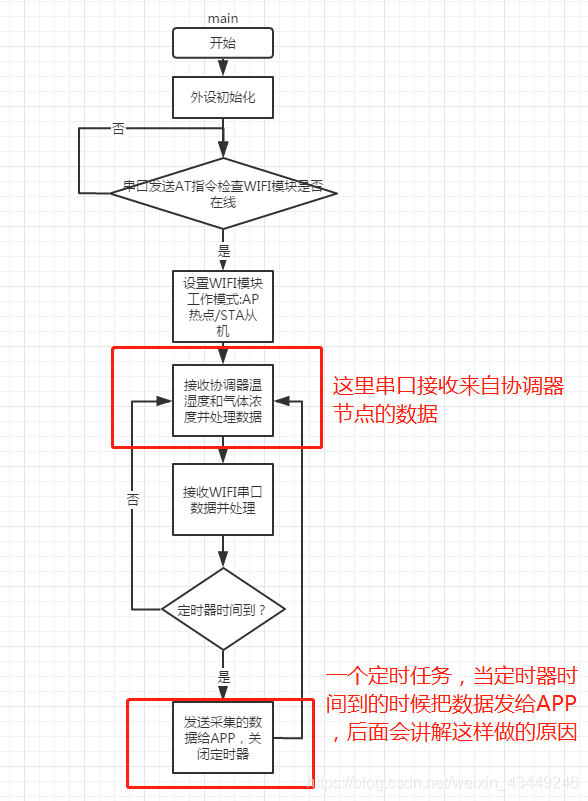

3.首先看一下STM32F103ZE最小系统版的主函数的流程图

在这里插入图片描述

5.声明

本篇文章仅仅讲解如何串口接收来自协调器的数据,不做WiFi配置等功能的讲解以及不做实验,如果你要做实验可以借鉴我的源码。

6.先来看看main.c

#
### 关于CC2530芯片的信息 #### CC2530芯片概述 CC2530是一款专为IEEE 802.15.4、ZigBee其他低功耗无线网络设计的片上系统(SoC)[^1]。它集成了高性能RF收发器、微控制器(MCU)以及多种外设接口,广泛应用于物联网(IoT)设备中。 #### CC2530的主要特性 - **集成度高**: 集成了一颗增强型8051 MCU核心,具有高达256 KB的闪存8 KB RAM。 - **射频性能优越**: 提供稳定的无线连接能力,在复杂的电磁环境中表现良好。 - **低功耗模式**: 支持多种省电工作状态,适合电池供电的应用场景。 #### CC2530引脚图说明 以下是CC2530的标准封装形式(Pin Diagram),通常采用QFN32或TSSOP40两种封装方式: | 引脚编号 | 功能描述 | |----------|------------------------------| | P0_0 | GPIO/ADC输入 | | P0_1 | GPIO/SPI MOSI | | ... | 更多GPIO及其他专用信号定义 | 具体完整的引脚分配可以参阅官方数据手册中的章节。 ```plaintext +-----------------------------+ | | P0_7| |VDD | CC2530 | GND | |P0_0 | | +-----------------------------+ ``` 以上仅为简化示意图形,请查阅正式文档获取精确布局。 #### 开发套件介绍 针对初学者或者项目开发者而言,市面上存在许多基于CC2530构建的教学开发板卡。这些工具包一般配备如下组件: - 主控单元(CC2530模块) - USB调试下载线缆 - 若干外围器件(如LED指示灯、按键开关等) 例如某款典型学习版会预置四枚发光二极管用于演示基本IO操作案例[^3]。 #### 编程环境搭建指南 为了顺利开展应用程序编写活动,建议安装TI公司推出的IAR Embedded Workbench IDE软件版本,并配置好相应的驱动程序以便完成固件烧录流程[^2]。 ---
