74HC4067多通道复用芯片的使用

CD74HC4067和CD74HCT4067器件是数字控制的模拟开关。

这个目前在某宝上可以买到按照顺序印刷好的PCB板，回来只需要焊接排针就行了。

这款芯片的Datasheet在这个链接当中。

CD74HC4067, CD74HCT4067 datasheet (Rev. C) (ti.com)

这款芯片的引脚定义如下所示：

其中：

Vcc接+5V

GND接地

Common Input/Output是通用输入输出的引脚

I0-I15是十六个输入输出的引脚

S0-S3是四个控制接通的引脚（控制I0-I15哪个引脚和通用输入输出接通）

E非引脚是控制整个的芯片是否工作的引脚

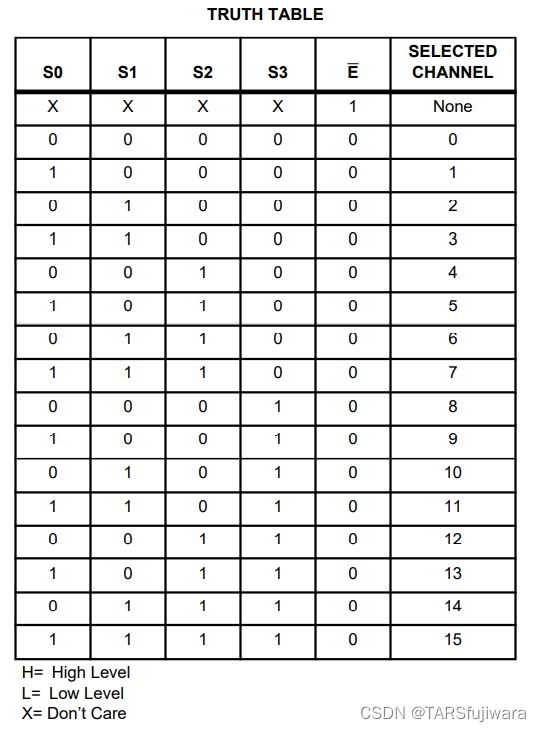

真值表如下图所示：

哪个引脚和通用引脚接通，是需要通过这个表格来确定的。

1. 当E非引脚置于高电平的时候，16个引脚和通用引脚都不接通。所以为了让芯片工作，我们要把E非这个引脚置于低电平（可以接地）。
2. 如果我想让通用引脚和I4这个引脚接通，那么就可以查询真值表，看S0 S1 S2 S3对应的电平是高是低，图中可以看到只有S2是对着高电平的，所以只需要把这一个引脚置于高电平，其他引脚置于低电平就行了。可能你已经发现了，这个对着的是8421码。
3. 置于引脚怎么置高，我们可以使用STM32 GPIO的置位复位的方法。

高电平就写GPIO_SetBits，低电平就写GPIO_ResetBits

接下来就是想他的应用了。

我之前在项目中用到这个是为了拓展STM32的ADC接口，让ADC可以依次采集16个传感器的数据。

但是这个的精度没有办法保证，只能是作为一个大概的测量。在这个电路图上，STM32的ADC功能对应着的是PA5这个引脚，所以我把4067的通用输入输出的端口接在了这里，I0-I15的引脚接着传感器，这样就可以实现几乎同时测量16个传感器的功能了。
