使用CD74HC4067制作16颗的流水灯

        CD74HC4067 是一个通道复用芯片，它的作用是根据芯片上 S0-S3 四个不同管脚的组合，让SIG管脚分别和C0-C15管脚中的一个管脚导通，也就是说任何时候SIG管脚只能和一个管脚导通，向其输出或接受其的输入的数据，这就相当于给开发板增加了16个管脚，这16个管脚既可以用作模拟管脚也可以用作数字管脚。

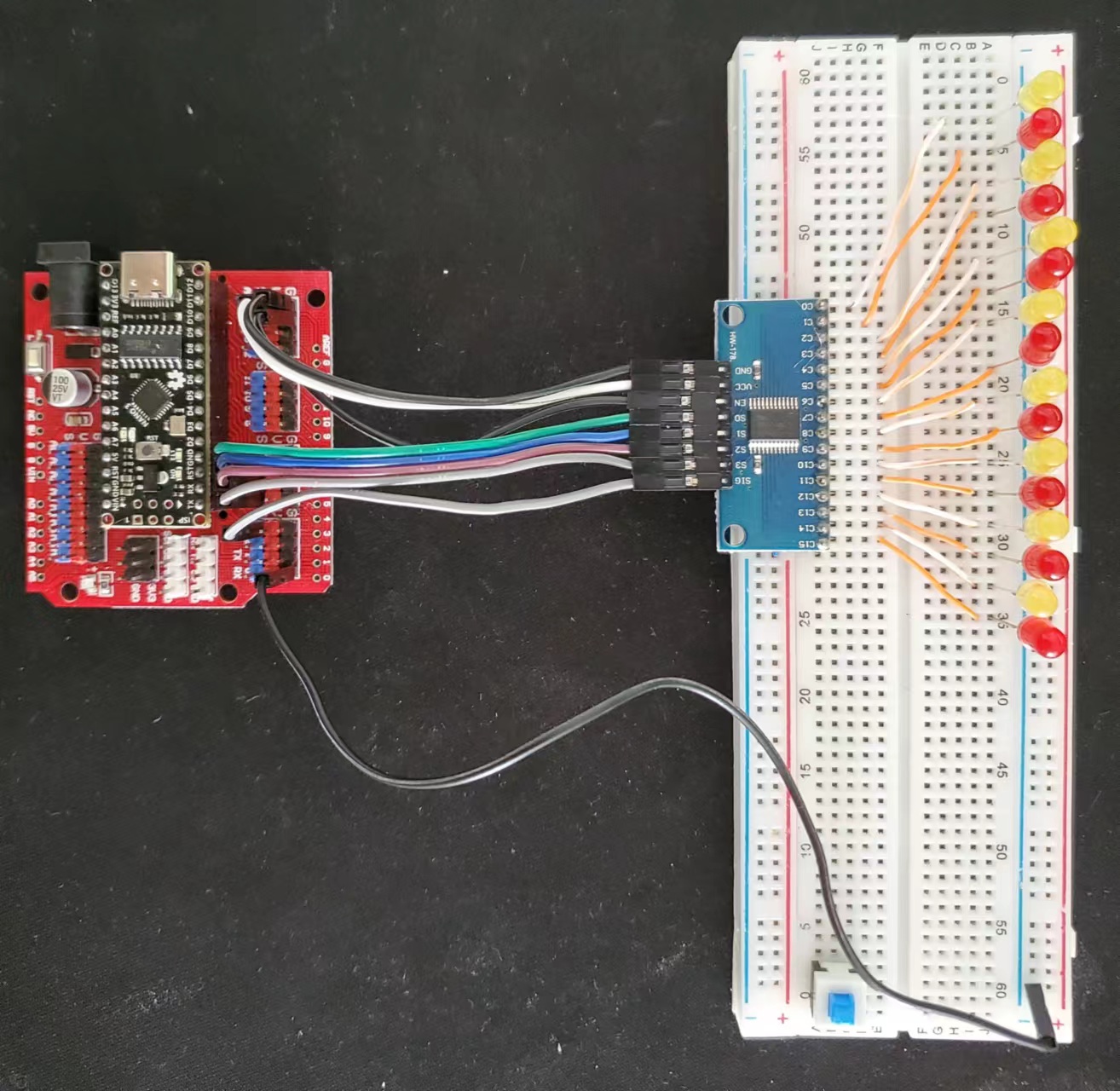

        下面将使用CD74HC4067制作一个16颗的流水灯，这个项目如果使用uno或nano开发板将至少使用16个管脚，但是如果使用CD74HC4067使用5个管脚就可以达到同样的目的了：

int i;
int j;
int s0 = 7;
int s1 = 6;
int s2 = 5;
int s3 = 4;
int SIG_pin = 3;
int controlPin[] = {s0, s1, s2, s3};
int Channel[16][4] = {
  {0, 0, 0, 0}, //将S0,S1,S2,S3管脚设置为低电平，SIG将于通道0相连。这里的0代表低电平，1代表高电平。
  {1, 0, 0, 0}, //channel 1
  {0, 1, 0, 0}, //channel 2
  {1, 1, 0, 0}, //channel 3
  {0, 0, 1, 0}, //channel 4
  {1, 0, 1, 0}, //channel 5
  {0, 1, 1, 0}, //channel 6
  {1, 1, 1, 0}, //channel 7
  {0, 0, 0, 1}, //channel 8
  {1, 0, 0, 1}, //channel 9
  {0, 1, 0, 1}, //channel 10
  {1, 1, 0, 1}, //channel 11
  {0, 0, 1, 1}, //channel 12
  {1, 0, 1, 1}, //channel 13
  {0, 1, 1, 1}, //channel 14
  {1, 1, 1, 1} //channel 15
};
void setup() {
  pinMode(s0, OUTPUT);
  pinMode(s1, OUTPUT);
  pinMode(s2, OUTPUT);
  pinMode(s3, OUTPUT);

  digitalWrite(s0, LOW);
  digitalWrite(s1, LOW);
  digitalWrite(s2, LOW);
  digitalWrite(s3, LOW);
}

void loop() {

  for (int j = 0; j < 16; j ++) {
    for (int i = 0; i < 4; i ++) {
      digitalWrite(controlPin[i], Channel[j][i]);  //设置与SIG相连的管脚。
    }
    digitalWrite(SIG_pin, HIGH);  //将SIG管脚设置为高电平,点亮与SIG相连的管脚的LED灯珠。
    delay(200);
    digitalWrite(SIG_pin, LOW);
  }
}



 注意：

CD74HC4067的EN管脚必须接低电平，所以在这里EN接在了GND上。
