使用wps表格、excel绘制方波图样

使用wps表格、excel绘制矩形波方波图样

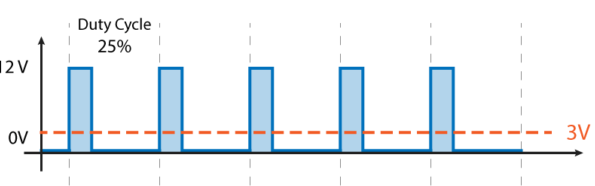

作业需要一个方波图。类似下图这样：
PPT做这种图是最容易上手的，但比较繁琐，而且数值是无法自由调节的。所以利用EXCEL绘制，可以按照自己的数值任意调节波形宽窄。我用的是WPS表格，office同理。

首先建立这样的数据表格，

然后计算误差
x误差:C2=A2, C3=A3-A2, C4=A4-A3 以此类推
y误差:D2=B2-B3, D3=B3-B4, D4=B4-B5 以此类推

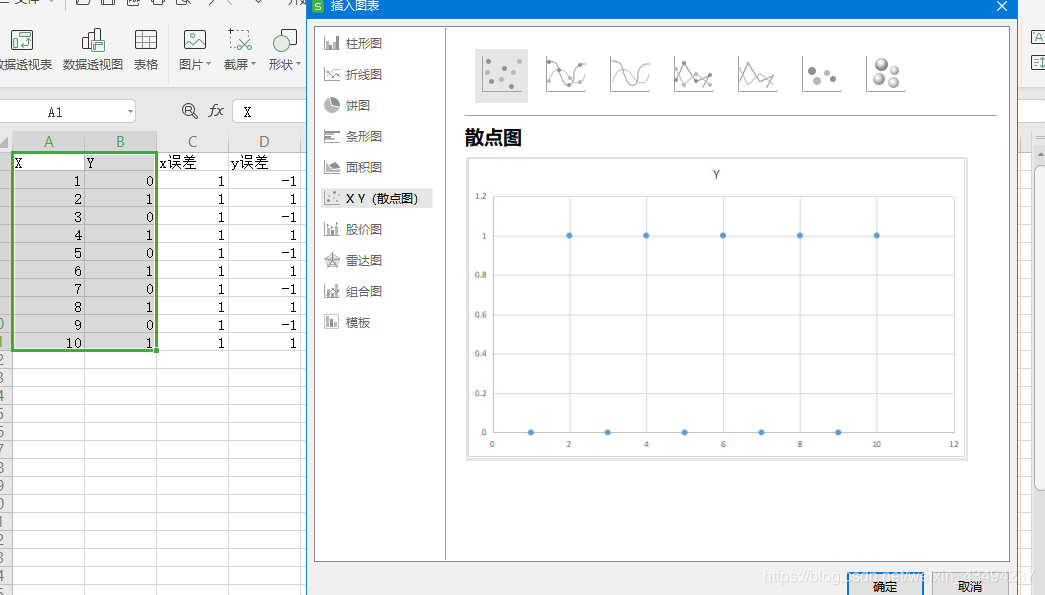

选中前两列建立散点图

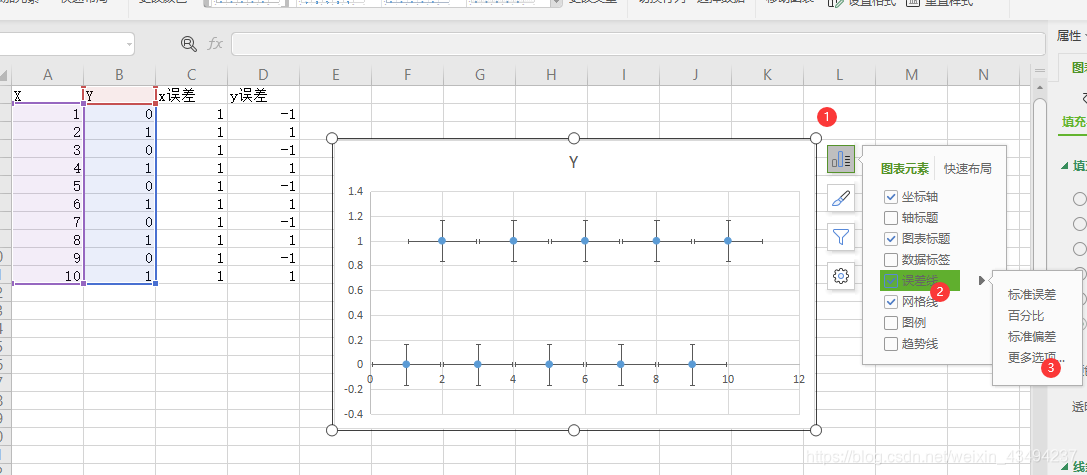

选中图表，依次点击图中的<图表元素><勾选误差线><更多选项>

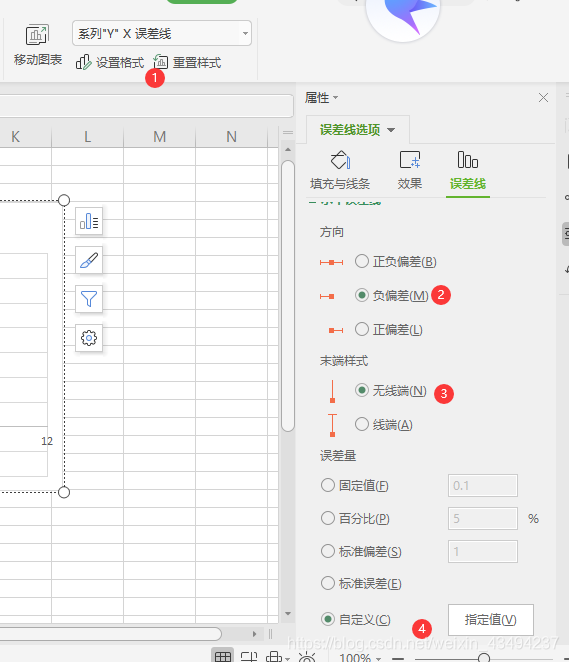

按照图中标号选择 1 .系列YX误差线 2.负偏差 3.无线端 4.自定义

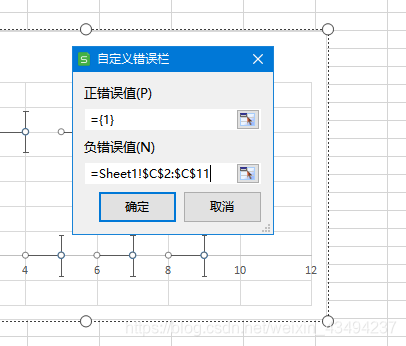

指定值按下图设置
继续选择 1 .系列YY误差线(注意上一步是系列YX 现在是YY) 2.负偏差 3.无线端 4.自定义
指定值按下图设置

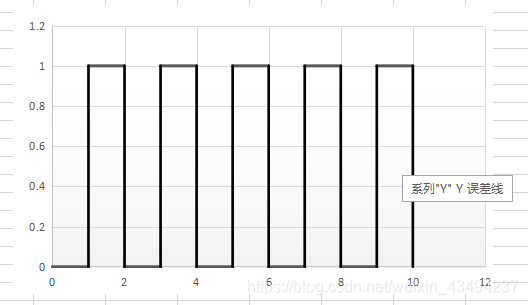

两个指定值设置完毕后你就会发现图表变成这样
然后就是对图表进行常规的美化修饰就可以啦。
做不出来的话可以使用我写文章时的表格示例，修改对应参数就可以。CSDN下载链接
