SOLIDWORKS绘制草图时，如何进行镜像实体？

问题描述：

SOLIDWORKS绘制草图时，如何进行镜像实体？

问题解答：

在SOLIDWORKS绘制草图时，进行镜像实体操作可以帮助创建对称的草图图形。以下是详细的步骤：

1. 打开草图编辑模式

1. 打开SOLIDWORKS并创建一个新零件文件或打开现有零件文件。
2. 选择一个平面（如前视基准面）并点击“草图”按钮进入草图编辑模式。

2. 绘制草图实体

1. 在草图编辑模式下，使用草图工具（如直线、矩形、圆等）绘制你需要镜像的草图图形。

3. 绘制中心线（镜像轴）

1. 在草图工具栏中，选择“中心线”工具。
2. 绘制一条中心线，这条线将作为镜像的对称轴。

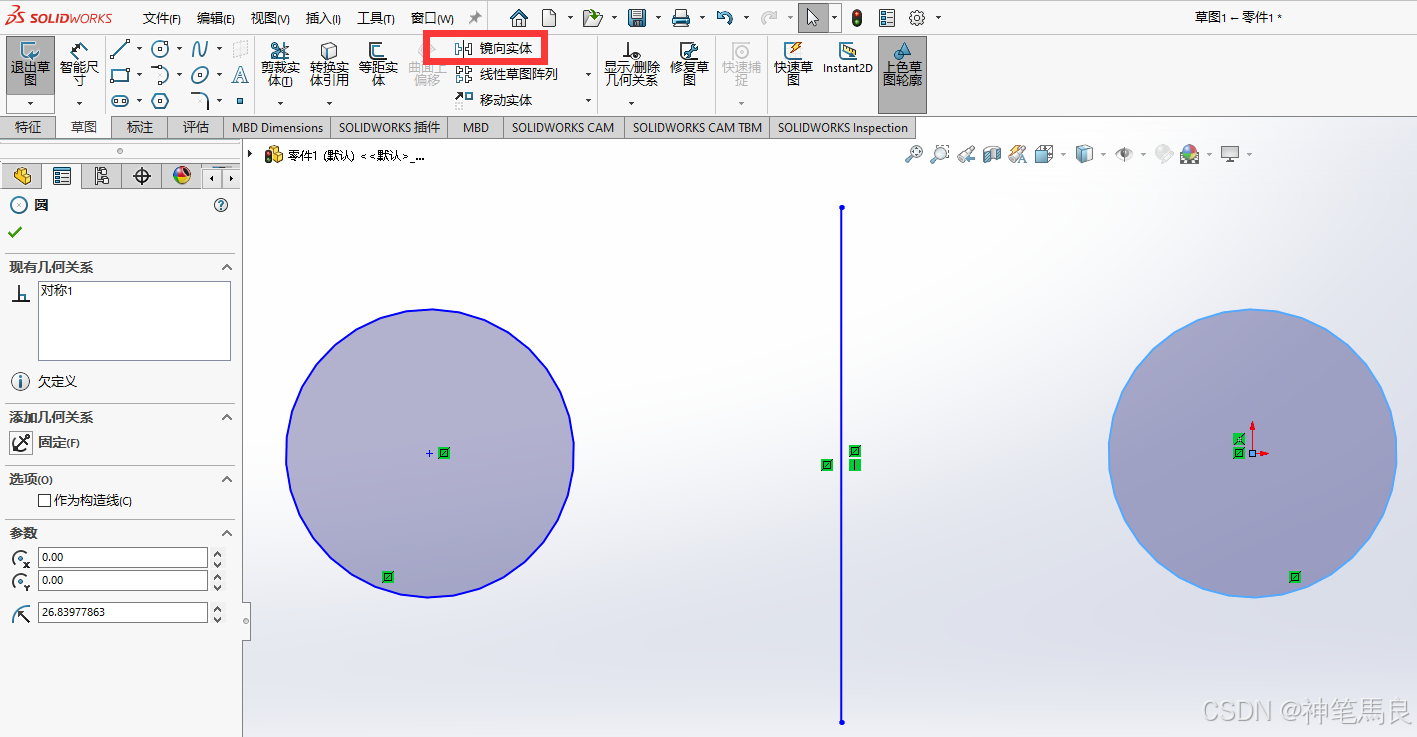

4. 使用镜像工具

1. 在草图工具栏中，点击“镜像实体”工具。这个工具通常位于“草图”选项卡中的“草图工具”组中。

5. 选择要镜像的实体

1. 在弹出的“镜像实体”对话框中，点击选择你希望镜像的草图实体（可以按住Ctrl键多选）。
2. 选择之前绘制的中心线作为镜像轴。

6. 完成镜像

1. 确认选择无误后，点击“确定”按钮。SOLIDWORKS会自动生成选中实体的镜像。

示例步骤

假设你要镜像一个矩形：

1. 打开草图编辑模式：

   • 选择一个平面（如前视基准面），并点击“草图”按钮进入草图编辑模式。

2. 绘制矩形：

   • 使用草图工具绘制一个矩形。

3. 绘制中心线：

   • 在草图工具栏中，选择“中心线”工具，并绘制一条中心线，作为镜像对称轴。

4. 选择镜像工具：

   • 在草图工具栏中，点击“镜像实体”工具。

5. 选择实体和中心线：

   • 在弹出的“镜像实体”对话框中，选择矩形的边线作为要镜像的实体。
   • 选择中心线作为镜像轴。

6. 完成镜像：

   • 点击“确定”按钮，SOLIDWORKS会生成矩形的镜像。

注意事项

• 确保镜像轴正确：镜像轴（中心线）应准确放置在需要对称的地方。
• 检查结果：完成镜像操作后，检查镜像结果是否符合预期。如果需要，调整镜像轴的位置或草图实体的形状。
• 使用草图约束：在镜像过程中，使用草图约束可以帮助保持对称性和几何关系。

通过上述步骤，你可以在SOLIDWORKS中轻松地镜像草图实体，从而创建对称的设计。
