soildworks草图镜像阵列

1. 镜像

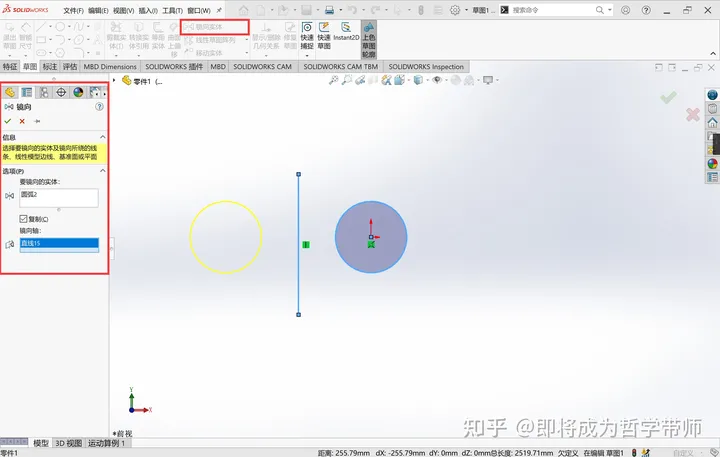

绘制一个圆和一个线段, 点击轴向实体, 在"要镜像的实体"中添加圆, 在"镜像轴"中添加线段, 再点击确认即可. 要注意的是"要镜像的实体"可以是任意形状, 但是镜像轴必须是直线/线段 (可以看到solidworks对于线段和直线并没有进行区分), 这符合我们的直觉.

镜像

2. 线性的圆周草图阵列

草图阵列就是把已经画好的草图以阵列的方式复制出来, 可以是沿着某直线或者是沿着某个圆周. 此操作用语言描述较为抽象, 我们来看图像.

2.1 线性草图阵列

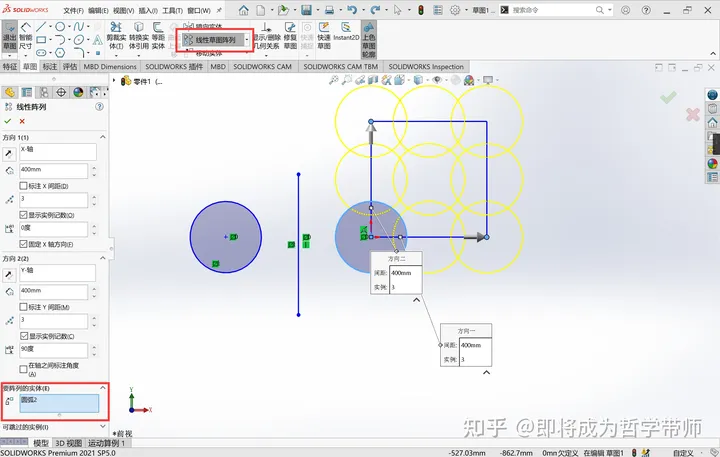

先点击线性草图阵列, 在"要阵列的实体"中添加左边的圆弧. 再考虑如何将其阵列. 我们想让这个圆弧在x轴方向上每间隔400mm复制一个, 再在y轴上每间隔400mm复制一个. 具体的表现形式如图所示, 我们主要通过改变左边的工具栏进行操作. 其中"实例记数"的个数包括了最原始的图形.

当然我们也可以在不同方向的直线上进行阵列, 通过改变角度即可实现该功能, 只不过我们用到的较少.

线性草图阵列操作效果

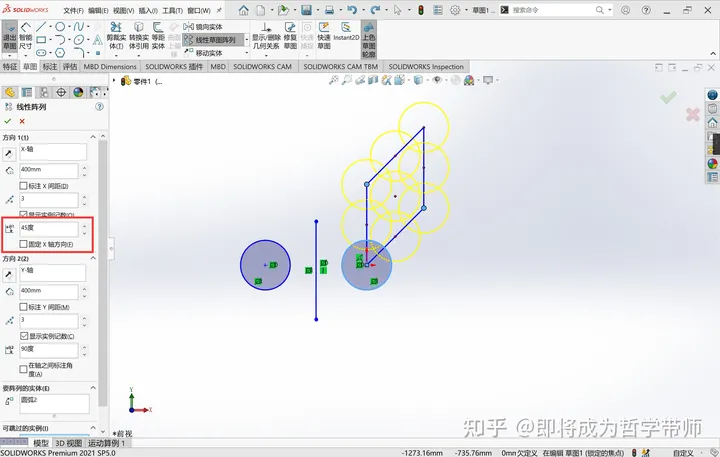

改变角度即可实现沿不同的直线进行阵列

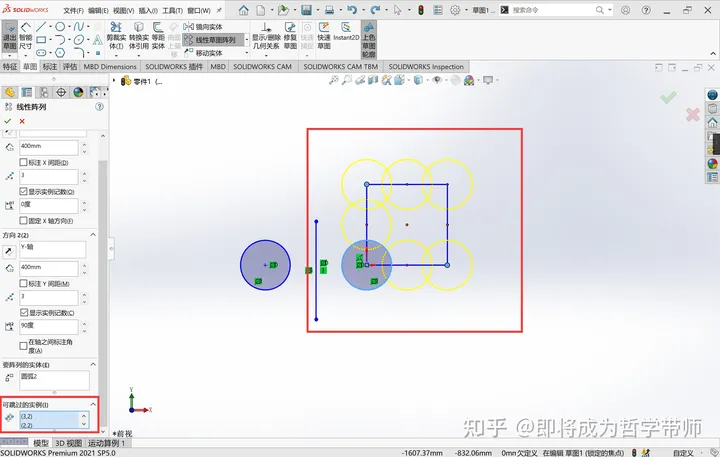

当然, 我们在"可跳过的实例"中选中一些实例, 该实例就可以不显示了. 如图 我们选中了最中间以及中右的实例

可跳过的实例

2.2 圆周草图阵列

圆周草图阵列与线性草图阵列很相似, 需要注意的是, 圆周草图阵列中我们要先找到想要以哪一点为圆心进行阵列 (因为是"圆周"阵列)

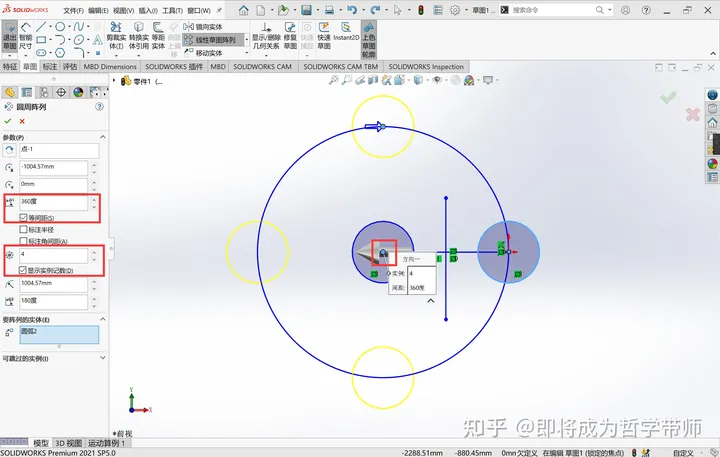

如图, 我们以左边的圆圈圆心为圆周草图阵列的圆心, 把右边的圆圈作为要阵列的实体, 其形成的圆上 360°形成等间距的四个实例 (实例的数量包括了原来的实体). 主要还是通过改变左边工作台的参数进行操作.

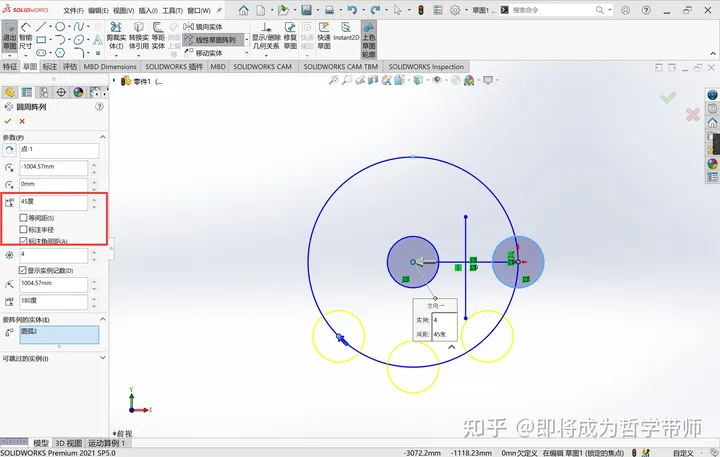

如图, 我们打算将实体每隔45°复制一份, 一共产生三个. 把"等间距"取消勾选, 再将角度改变成为45°即可
