solidworks中草图轮廓扫描成形是什么呢？

问题描述：
solidworks中草图轮廓扫描成形是什么呢？

问题解答：

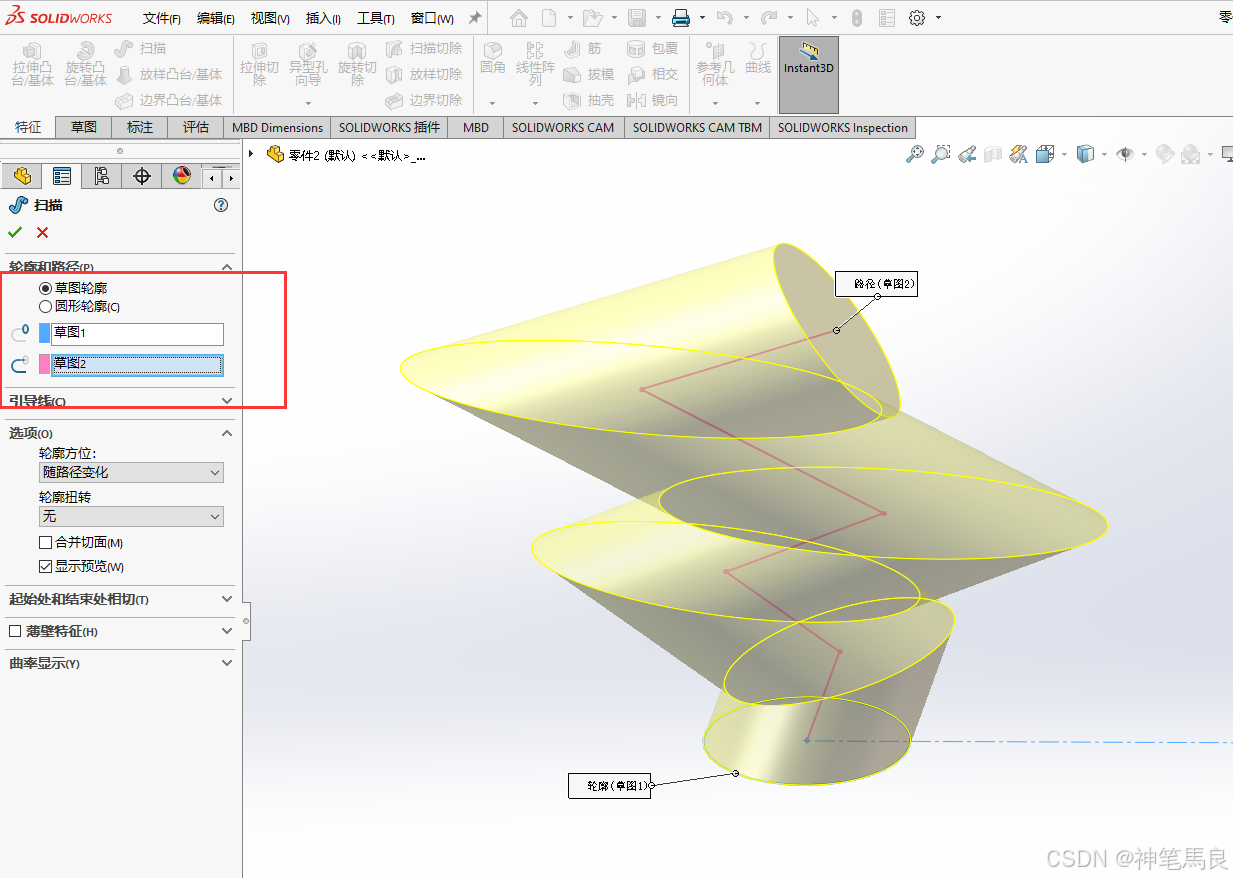

先在上视基准面上的轮廓绘制好，然后在垂直于上视基准面的前视基准面上绘制好扫描的路径，然后点击扫描就可以了。

在SolidWorks中，草图轮廓扫描成形（Sweep）是一个功能强大的建模工具，用于沿指定路径拉伸一个截面轮廓，从而生成复杂的三维形状。该工具常用于创建管道、导线、流体通道等复杂几何形状。以下是草图轮廓扫描成形的详细介绍：

草图轮廓扫描成形的概念

草图轮廓扫描成形通过以下两个基本元素来生成三维几何体：

1. 轮廓（Profile）：这是要沿路径拉伸的截面，可以是一个封闭的或开放的2D草图。
2. 路径（Path）：这是轮廓要沿其移动的路径，可以是一个开放的或封闭的2D或3D草图。

操作步骤

1. 绘制轮廓草图：

   • 在一个平面或面上绘制一个2D截面草图。这个截面将沿路径进行扫描。

2. 绘制路径草图：

   • 在同一个平面或不同的平面上绘制一个2D或3D路径草图。路径可以是直线、曲线或复合曲线。

3. 启动扫描成形工具：

   • 在SolidWorks工具栏中选择“插入”>“凸台/基体”>“扫描”，或者直接在特征管理器中选择“扫描凸台/基体”。

4. 选择轮廓和路径：

   • 在弹出的扫描对话框中，首先选择轮廓草图，然后选择路径草图。

5. 设置扫描选项：

   • 引导线（Guide Curves）：如果需要，可以添加引导线以控制截面在路径上的旋转和变形。
   • 选项（Options）：选择是否需要在路径上均匀分布轮廓，是否沿路径进行扭转等。

6. 确认操作：

   • 设置完所有参数后，点击确定按钮（绿色勾）完成扫描成形操作。

应用示例

1. 管道：创建具有复杂弯曲形状的管道。
2. 导线：沿指定路径生成导线或电缆。
3. 流体通道：创建用于流体动力学分析的复杂通道。
4. 装饰条：沿产品边缘创建装饰性条纹或边框。

注意事项

• 轮廓与路径的关系：轮廓草图应位于路径的起点或其附近，以便SolidWorks能够正确地进行扫描。
• 路径的复杂性：路径可以是复杂的3D曲线，但应避免自相交的情况。
• 引导线的使用：引导线可以用来控制截面在扫描过程中的形变，确保生成的几何体符合设计要求。

通过草图轮廓扫描成形工具，用户可以在SolidWorks中生成复杂的三维形状，极大地扩展了建模能力和设计自由度。
