如何标注螺丝的俯视图呢？

问题描述：

如何标注螺丝的俯视图呢？

问题解答：

在绘制螺丝的俯视图并进行标注时，可以按照以下步骤来确保标注清晰准确：

1. 绘制俯视图：

   • 首先，确保你绘制了螺丝头的俯视图，通常是一个六角形或者圆形（根据螺丝头的实际形状）。

2. 标注螺丝头直径：

   • 对于圆形螺丝头，可以直接标注其直径。
   • 对于六角形螺丝头，通常标注“对边距离”（即六角形的宽度）。可以在六角形的两个对边之间进行尺寸标注。

3. 标注六角形宽度：

   • 在六角形的两对边之间标注尺寸。确保标注线条清晰，不与其他标注重叠。
   • 可以使用适当的尺寸标注工具来确保尺寸标注的准确性。

4. 处理螺纹线：

   • 如果你的俯视图中显示了螺纹线，但这些螺纹线影响了视图的清晰度，可以考虑将其隐藏。大多数CAD软件都提供了隐藏或关闭螺纹显示的选项。
   • 如果不能完全隐藏螺纹线，可以调整螺纹线的显示样式，使其不影响其他标注，或者通过图层管理来控制螺纹线的显示状态。

5. 调整标注方式：

   • 如果标注较小或细节较多，可以适当放大视图区域，确保标注不会重叠或不清晰。调整比例尺可以帮助更清晰地显示细节。

6. 检查标注清晰度：

   • 在完成标注后，检查所有标注是否清晰，避免出现重叠、遮挡或误标的情况。确保标注符合绘图标准和工程规范。

这些步骤能帮助你在俯视图中清晰准确地标注螺丝的尺寸和其他重要信息。如果你使用的是特定的绘图软件，可能还需要查阅软件的帮助文档，了解如何在软件中进行这些操作。

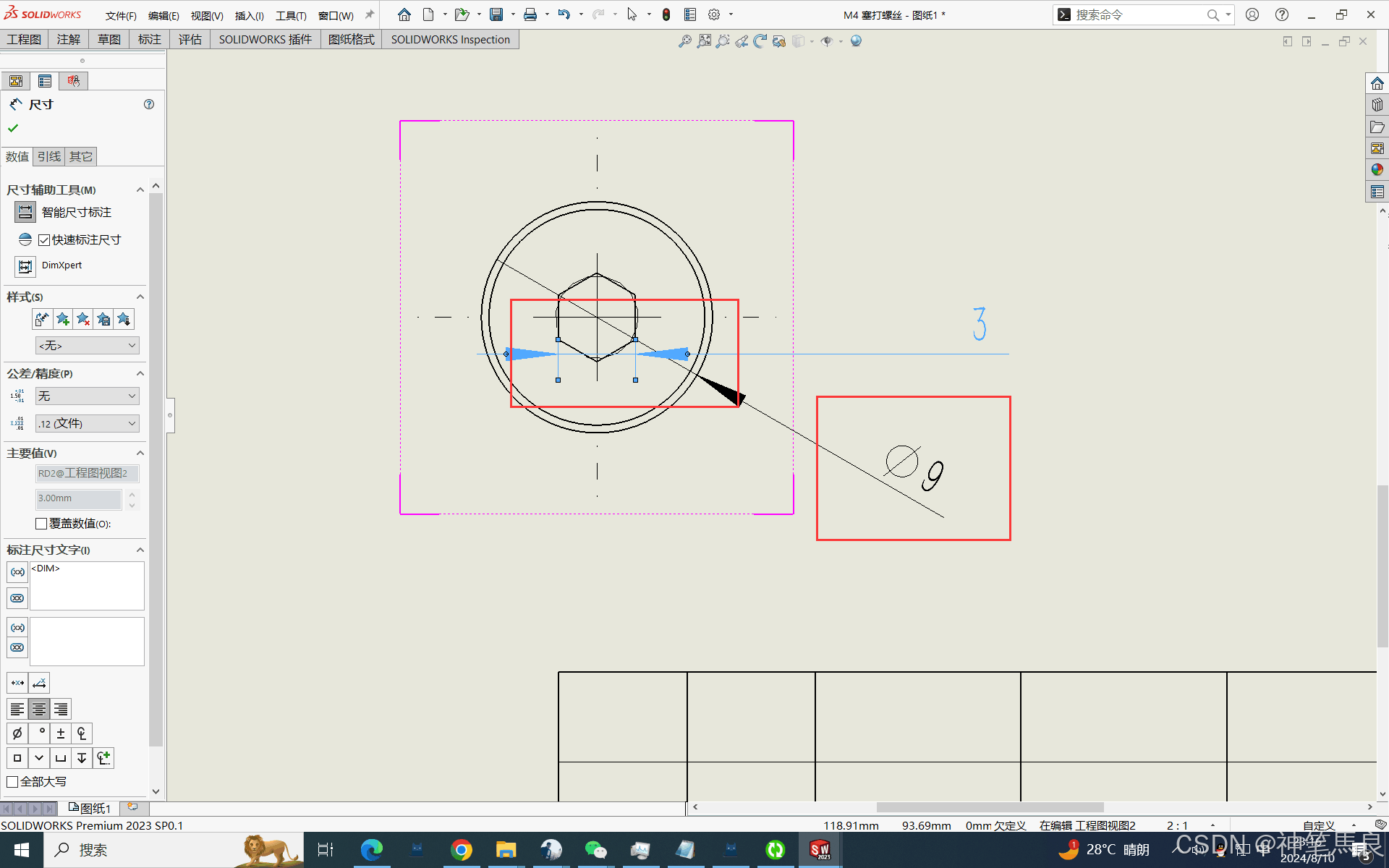

先标注螺丝头直径，在标注六角形的宽度，俯视图多了一个螺纹线，删除不了，可以隐藏掉以免影响六角形的宽度标注。或者放大标注会容易一些。
