如何将风扇摇头底座装配体添加到工程图中呢？

问题描述：

如何将风扇摇头底座装配体添加到工程图中呢？

问题解答：

要将风扇摇头底座装配体添加到工程图中并生成所需信息，可以按照以下步骤进行：

1. 打开装配体并创建工程图：

• 打开风扇摇头底座装配体文件。
• 点击文件菜单，选择“从装配体制作工程图”。

2. 选择图纸格式：

• 在图幅选择菜单中，选择中国标准的A3图纸（或其他适合的图纸格式，如A4）。
• 点击“确定”，进入工程图页面。

3. 导入视图：

• 选择“使用临时替换字体”，进入装配体工程图的界面。
• 从视图调色板中，将所需的视图（如上视图、前视图等）拖动到工程图中。
• 在视图属性栏中，确认视图设置后，点击“确定”。

4. 添加投影视图：

• 选择已添加的视图，使用右键菜单中的“投影视图”选项来生成其他角度的视图（如侧视图、俯视图等）。

5. 标注尺寸：

• 使用工程图工具栏中的标注工具，添加装配体中各个关键零件的尺寸。工具栏功能与零件工程图界面基本一致，可以直接使用。

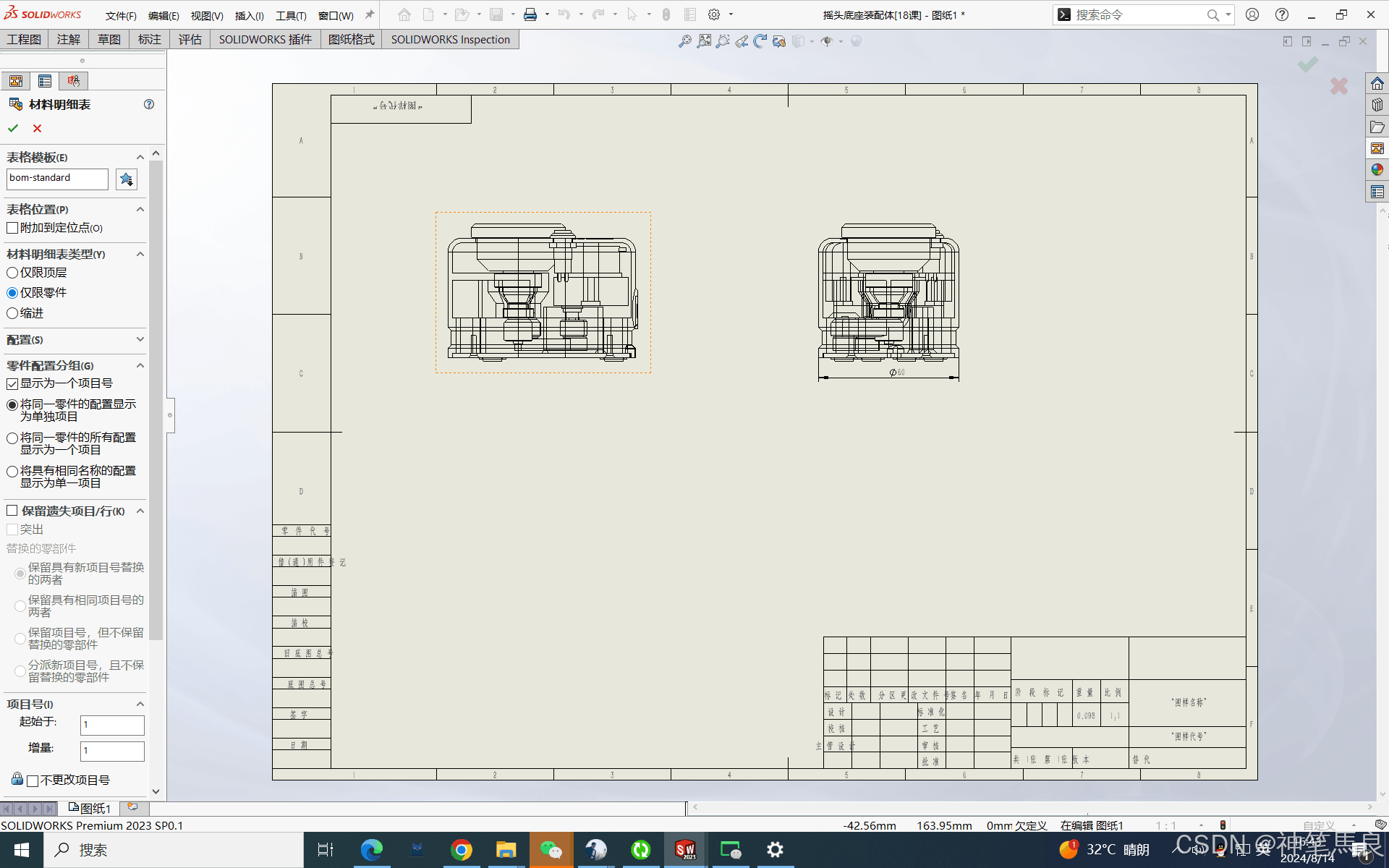

6. 添加材料明细表：

• 点击注解栏中最右边的“表格”按钮。
• 在弹出的菜单中选择“材料明细表”，然后点击工程图中的任意视图位置进入材料明细表的属性设置。
• 在属性设置中，勾选“仅限零件”，然后点击“确定”。

7. 放置材料明细表：

• 将鼠标移动到工程图合适的位置，点击左键以放置材料明细表。

8. 编辑材料明细表：

• 右键点击材料明细表，选择“插入左列”以添加新的信息列。
• 在弹出的属性名称选项中，选择“代号”来添加零件号的列。
• 如果需要显示零件的材质信息，可以再插入一列，选择“材料”作为属性名称。之前在3D打印中添加的POM材料或304不锈钢等信息将会在这列中显示。

9. 完成工程图：

• 在材料明细表和各视图添加完成后，检查工程图内容是否完整、正确。
• 保存工程图，以备后续使用。

通过以上步骤，你可以将风扇摇头底座的装配体完整地添加到工程图中，并生成包括零件明细表等必要信息的工程图。

花絮：

如何将风扇摇头底座装配体添加到工程图中呢？首先打开风扇摇头底座，再点击文件中的从装配体制作工程图的按钮，现在进入了图幅选择菜单，除了A4的图幅用的比较多外，A3也是经常使用的，选中国标A3，再点击确定。点击使用临时替换字体，现在就进入了装配体工程图的界面了。与零件工程图界面一样，同样从视图调色板中将视图拖动到工程图中，然后在属性栏点击确定。同样，可以通过快捷菜单中的投影视图增加视图，也可以添加尺寸，注意到工具栏中的各个功能与零件工程图基本一致，我们可以将装配体包含的零件表添加进工程图中，点击注解栏中最右边的表格按钮，在弹出的菜单中点击材料明细表，再点击工程图中的一个视图就进入了材料明细表的属性了。在明细表中点击仅限零件，再点击确定，将鼠标移动到工程图中，零件表就出现了，在一个合适的位置点击左键，表格就添加进工程图中了，还可以在表格上，点击右键，在弹出的菜单中点击插入左列，弹出了一个属性名称的选项，在下拉菜单中点击代号，这一列就是零件号了，之前有添加零件号的零件会在这里有显示。还可以插入材质，在属性名称中选择材料，之前的3D打印添加的POM材料、304不锈钢就出现在这里了。
