该文章介绍了如何在LVGL框架中启用GIF支持，通过lvglmenuconfig配置GIF解码库和自定义内存管理。然后详细阐述了如何使用LVGL官方工具将GIF图片转化为C语言数组，并将生成的代码集成到工程中。在代码实现部分，展示了如何创建和显示GIF动图对象，最终在屏幕上定位显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、LVGL 开启GIF配置

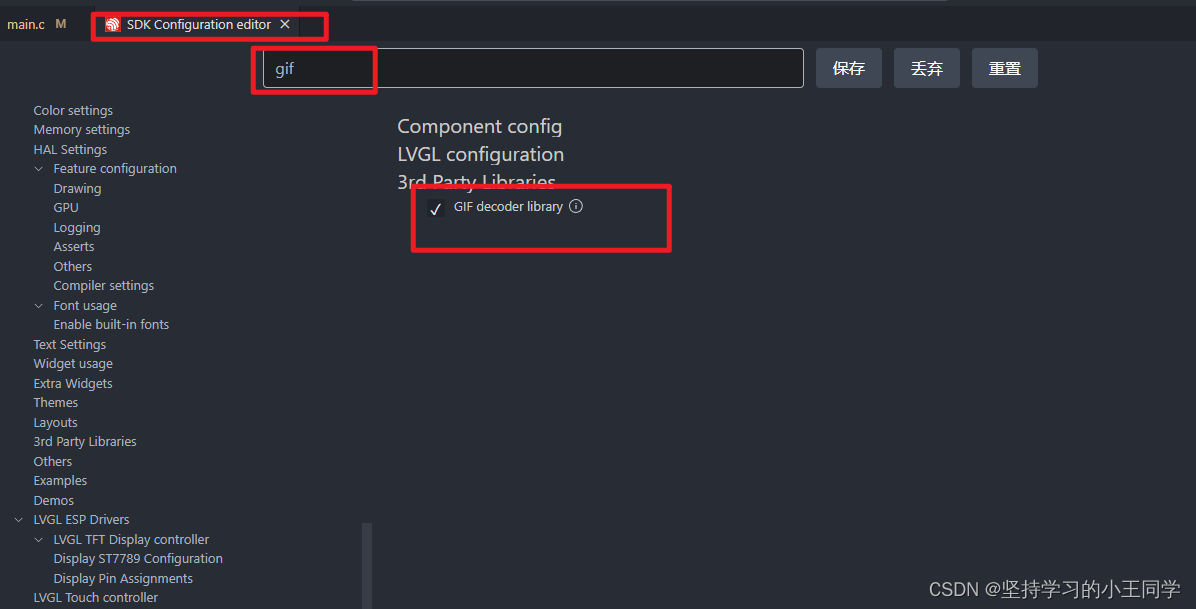

lvgl menuconfig 开启GIF decoder library 配置

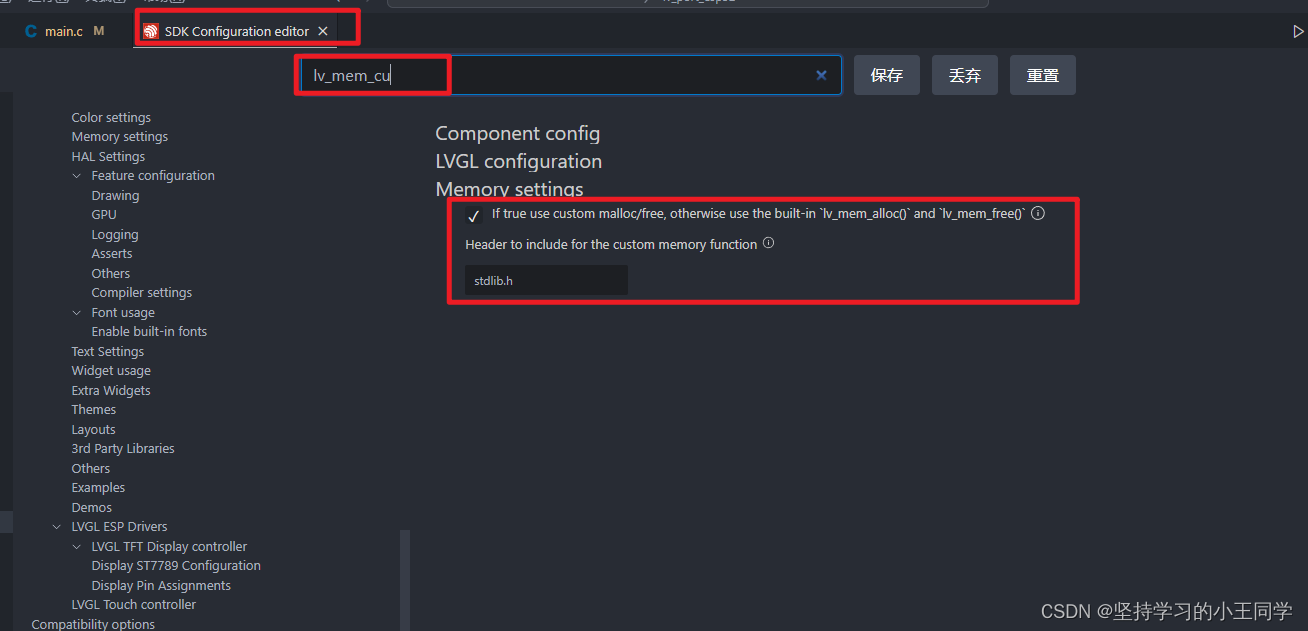

lvgl menuconfig 开启LV_MEM_CUSTOM 配置

二、将GIF图片导为C语言数组

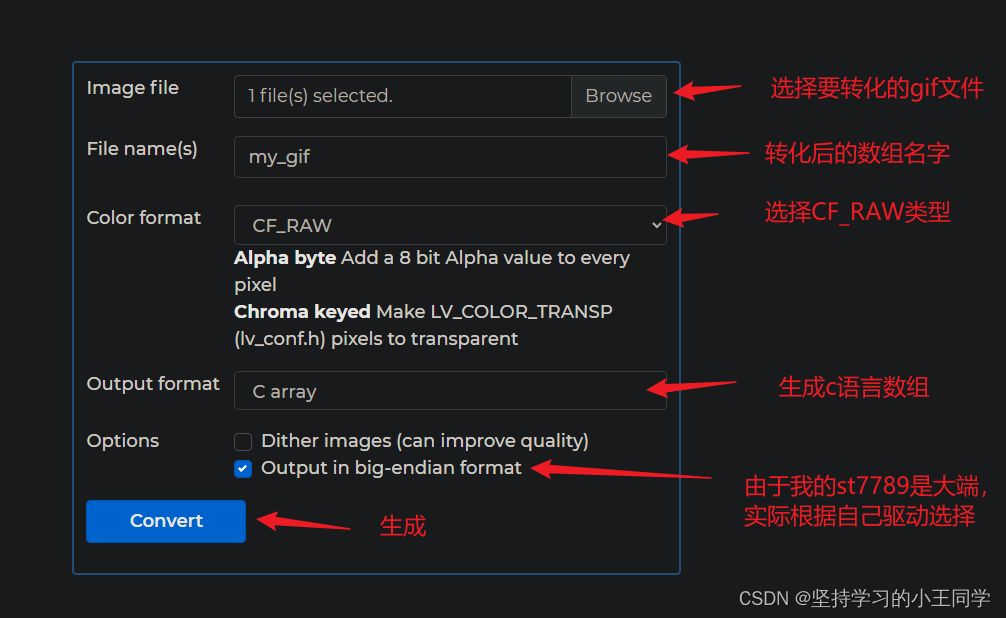

使用lvgl的官方tools（链接：lvgl 图片转化）
在这里插入图片描述

三、代码实现

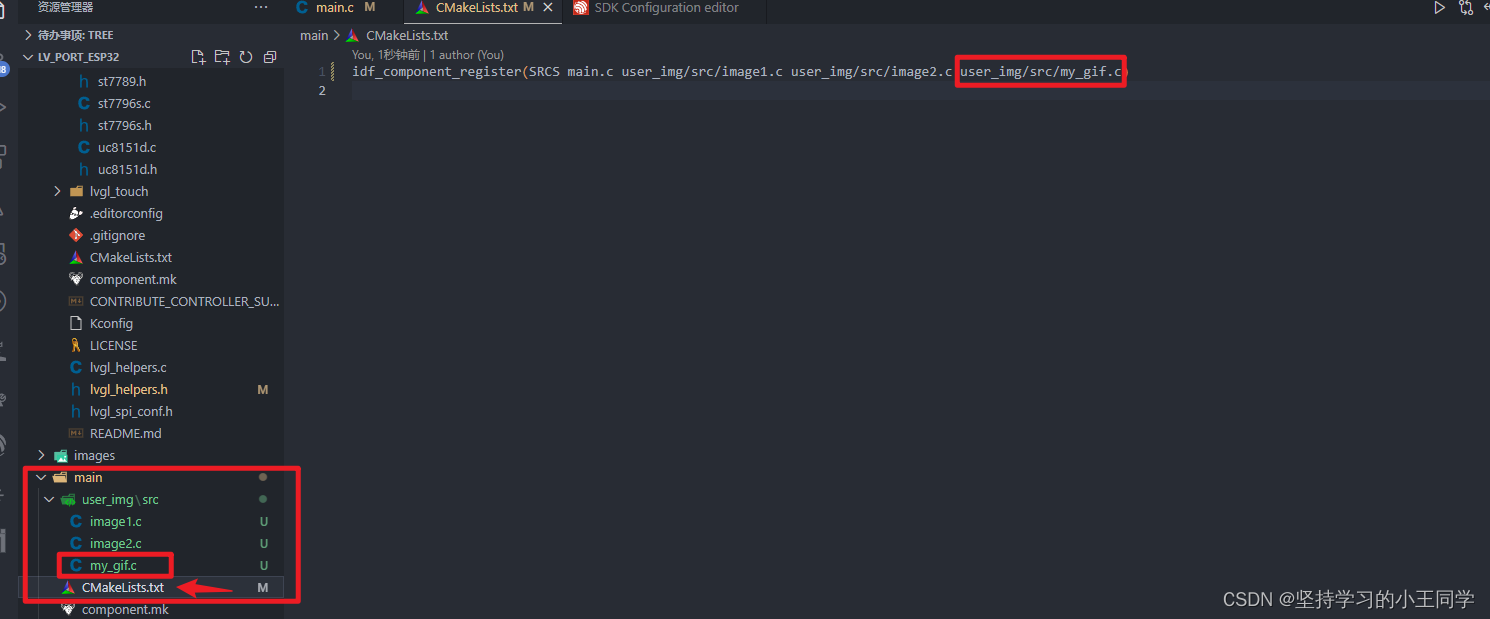

将生成的.c文件放在自己的工程路径，并增加编译路径
在主函数中增加以下代码，即可看到gif动图实现

    LV_IMG_DECLARE(my_gif);
    lv_obj_t *img;

    img = lv_gif_create(lv_scr_act());
    lv_gif_set_src(img, &my_gif);
    lv_obj_set_pos(img, 120, 120);

四、实际效果

请添加图片描述
