毫米波通信中的信道模型

1 ULA 和 UPA#

1.1 ULA

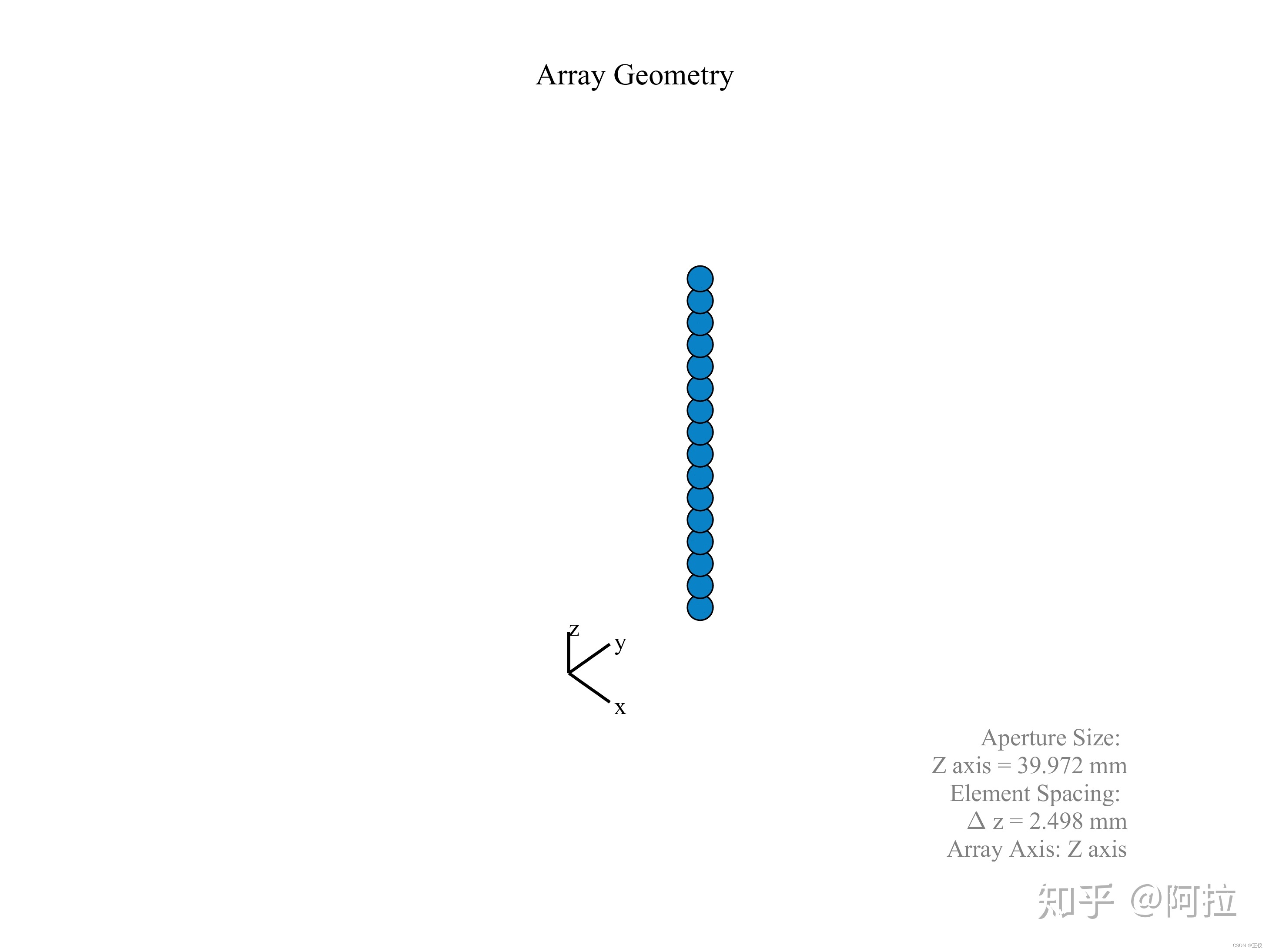

线性天线阵列（Uniform Linear Array，ULA）：

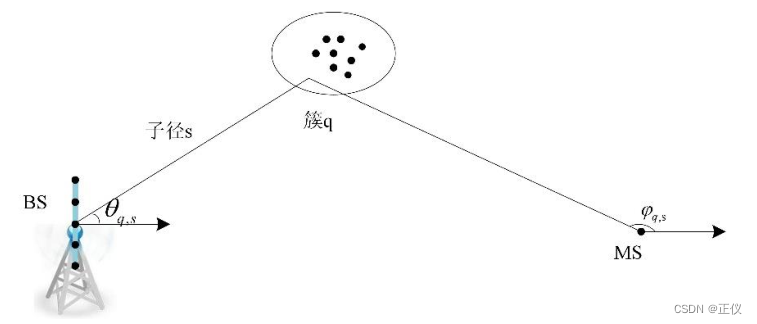

2D MIMO 通信系统发射天线是线性天线，它形成的波束较宽，只有水平维度的方向，没有垂直维度的方向。这样每条子径包含发射端的出发角AoD（Angle of Departure），接收端的到达角AoA（Angle of Arrival）以及时延三个特征变量。

1.2 UPA

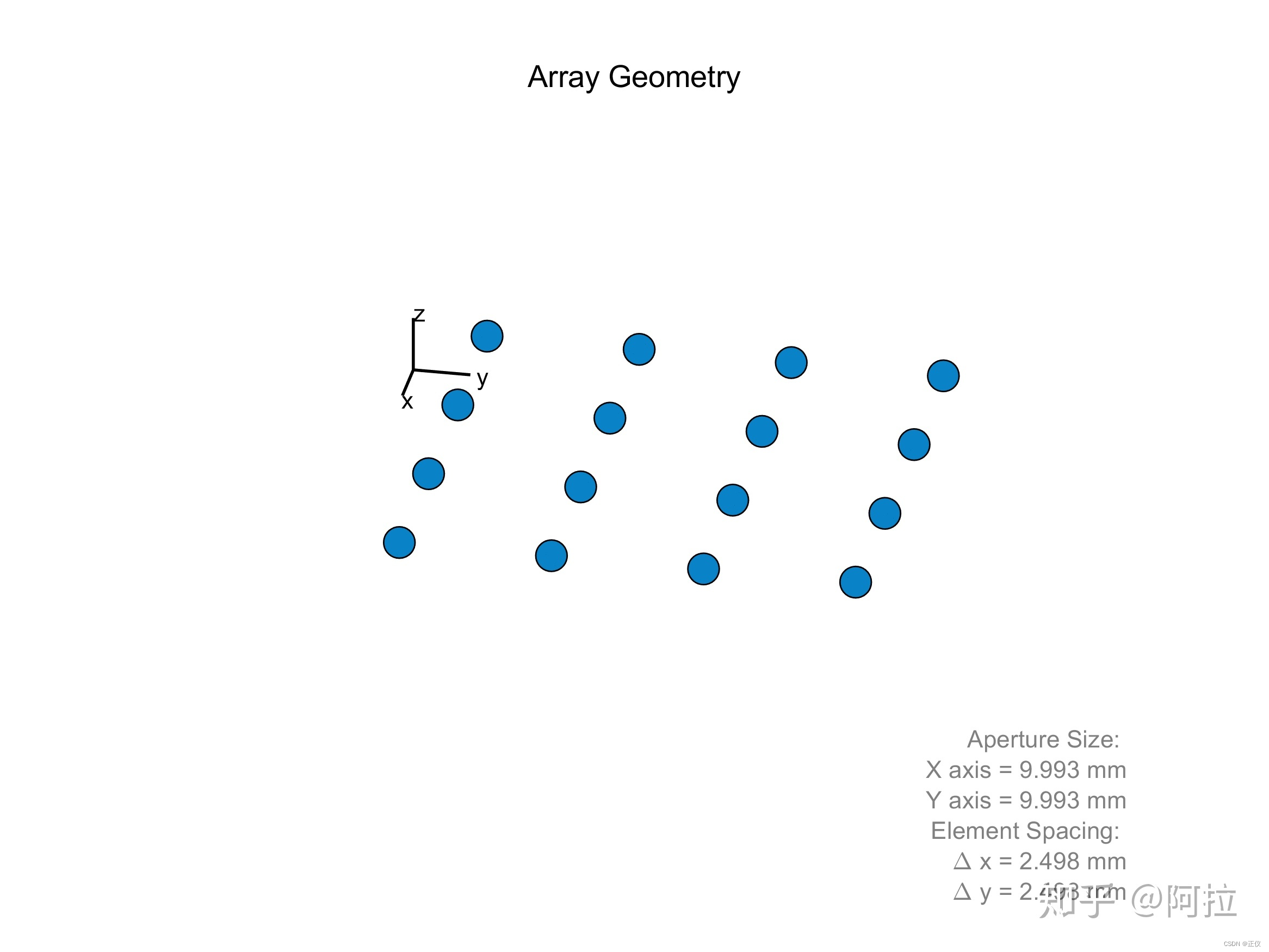

平面天线阵列（Uniform Planar Array，UPA）：

3D MIMO 通信系统一般在基站端配备大规模的均匀平面天线阵列 。3D MIMO 通信系统基站端配备的天线元件多，且相对于 2D MIMO 通信系统新增加了垂直方向的天线自由度，即系统可以同时在水平维和垂直维上灵活精确调整波束方向，这样发射端可以形成更窄、更精确的波束，具有很高的指向性。

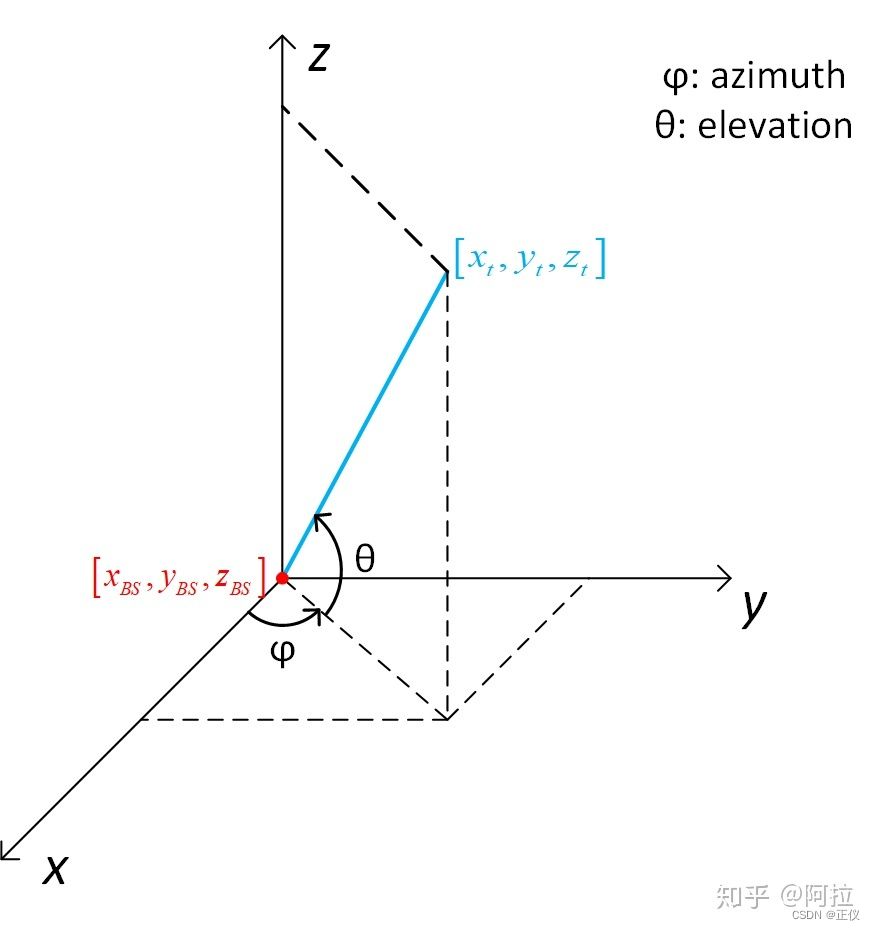

此时描述子径的应该是离开和到达的方位角(azimuth angle)，仰角 (elevation angle)

2 信道模型

2.1 发射和接收为ULA

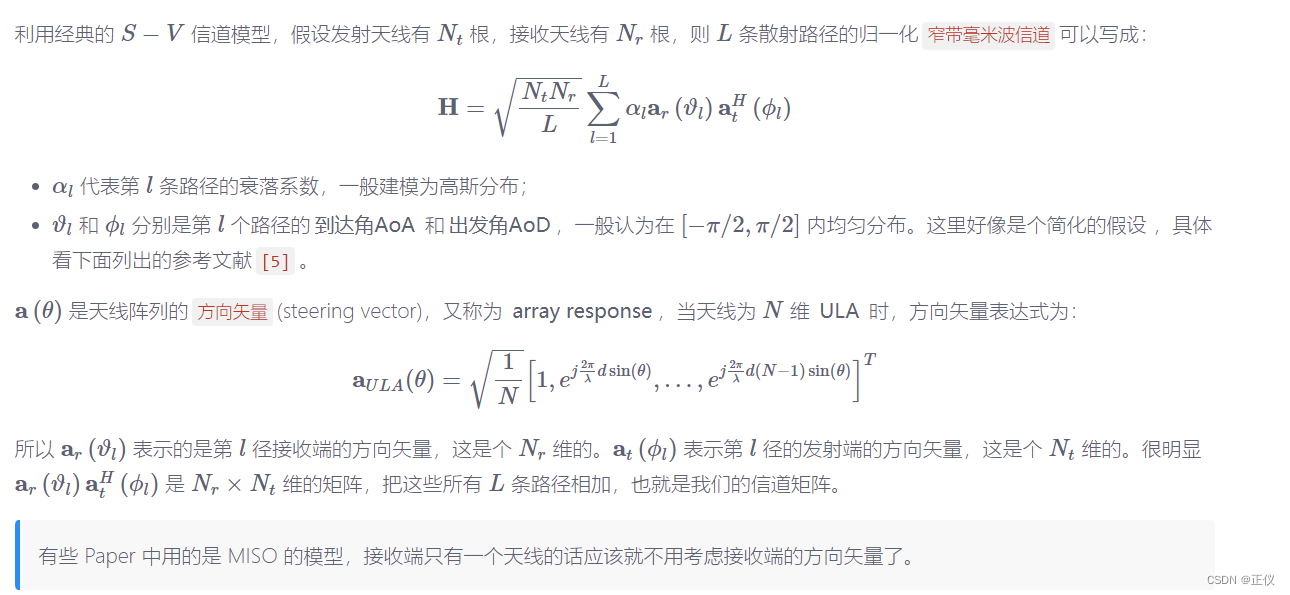

这是个简单的模型，没有考虑 cluster，假设只有 L 条散射路径。

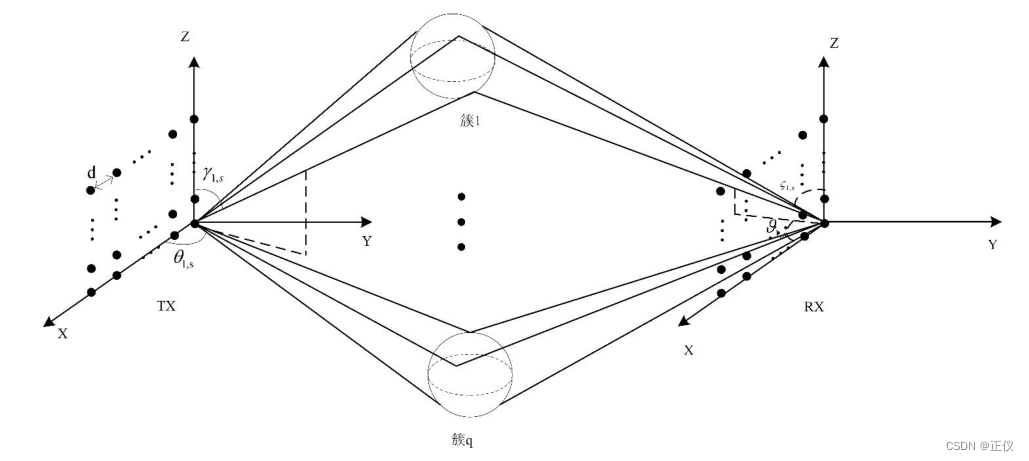

2.2 发射和接收为 UPA

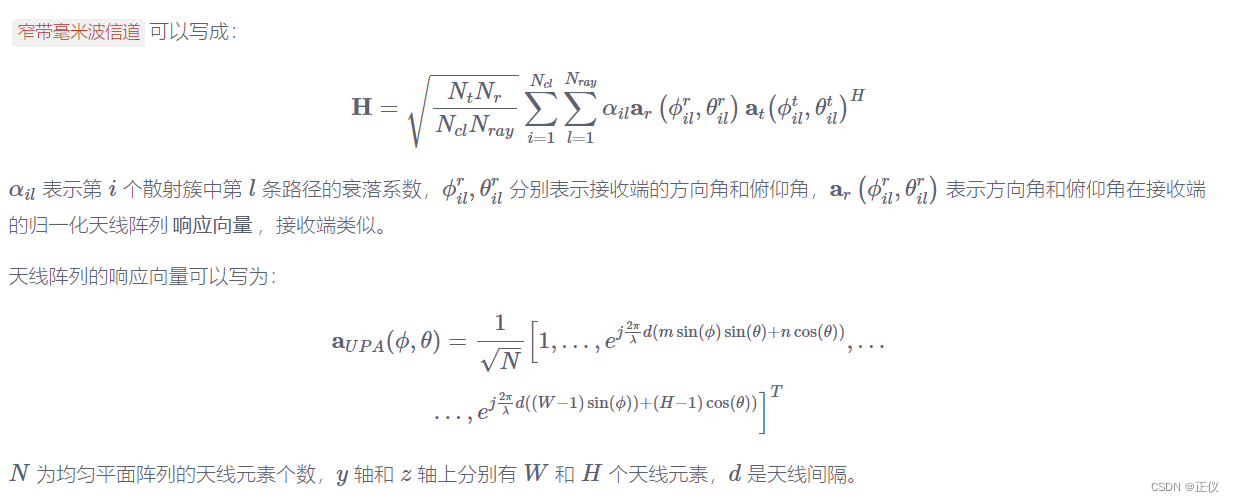

假设有 $N_{cl}$ 个散射簇，每个散射簇中包含 $N_{ray}$ 条传播路径

原文链接： 毫米波通信中的信道模型
