1 应力stress

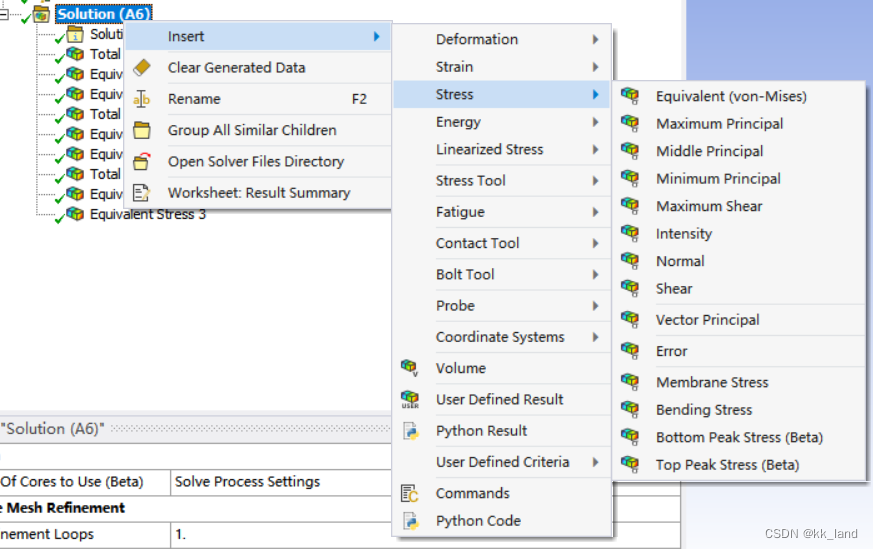

在这里插入图片描述

1. Equivalent（von-Mises）：为冯米塞斯应力，是物体三向应力状态下，综合考虑三个主应力的结果值，标量，其值为：σm=[1/2（（σ1- σ2）²+(σ2-σ3) ²+ (σ3- σ1)²）]½，主要用于第四强度理论。
2. Maximum Principal，Middle Principal，Minimum Principal：分别表示第一主应力
σ1、第二主应力σ2、第三主应力σ3，大小关系σ1＞σ2＞σ3，矢量值，有方向，垂直于该主
应力的截面只有正应力，没有剪应力。其中最大主应力Maximum Principal，可用于评估第一
强度理论（最大拉应力理论）。
3. Intensity：表示应力强度，其值为σI=σ1-σ3，用于第三强度理论（最大剪应力理论）；最大剪应力理论：τmax≤[τ]，由于τmax=（σ1-σ3）/2≤[τ]= [σs/2/n]=[σs/n] /2=[σ]/2，得到
（σ1-
