C3 机制：地址转换

3.1 地址转换机制概述

(1) 内存虚拟化的高效，控制和灵活性

在CPU虚拟化时，使用了受限直接访问 LDE，LDE背后的想法很简单：让程序运行的大部分指令直接访问硬件，在一些关键点(进程发生系统调用和发生时钟中断)由操作系统介入来确保高效和控制

对内存虚拟化时，同样追求高效和控制，高效决定我们要利用硬件的支持，控制意味着操作系统确保每个应用只能访问自己的内存空间，要保护应用程序不会互相影响，更不会影响操作系统，灵活性即希望程序能以任何方式访问它们自己的内存空间，从而让系统更容易编程

(2) 地址转换

为了完成这些，采用了称为基于硬件的地址转换，即地址转换，利用地址转换，硬件对每次内存访问进行处理，将指令中的虚拟地址转换为数据实际存储的物理地址，因此在每次内存引用时，硬件都会进行地址转换，将应用程序的内存引用重定位到内存中实际所在的位置

仅仅依靠硬件不足以实现虚拟内存，操作系统必须在关键的位置介入，设置好硬件，以便完成正确的地址转换，操作系统必须管理内存，记录被占用和空闲的内存位置，保存对内存使用的控制

3.2 假设

为了更好理解内存的虚拟化和地址转换机制，先做几个假设：
假设1，假设用户的地址空间必须连续地存放在物理内存中
架设2，假设地址空间不是很大，小于物理内存的大小
假设3，假设每个地址空间大小相等

3.3 重定位的一个例子

先看一个简单的例子，一个进程中执行一段指令，它从内存中加载一个值x，并对它加3，再将它存回内存，其功能为3条指令大致如下：

movl 0x0(%ebx), %eax
addl $0x03, %eax
movl %eax, 0x0(%ebx)

//假定x的地址已经存放到了ebx，通过movl将这个地址的值加载到eax中
//对eax中的内容加3
//将eax中的值写回到内存中同一位置

上述的代码很简单，再看这个进程的地址空间：

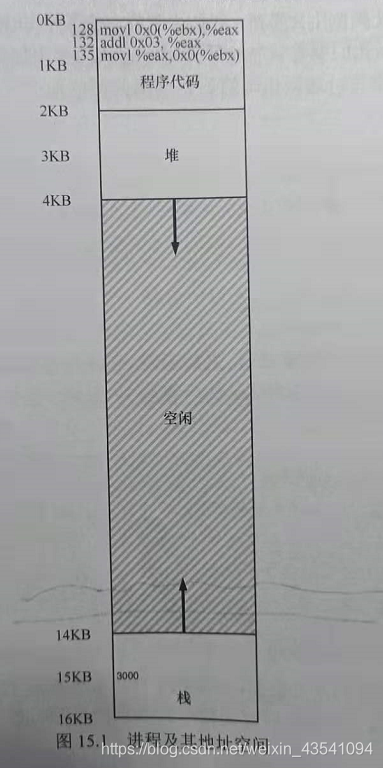

代码和数据都位于进程的地址空间，3条指令位于地址128，变量位于地址15kb，x的初始值为3000，执行上述3条指令，发生了如下内存访问：

从地址128获取指令
执行指令(从地址15kb加载数据)
从地址132获取指令
执行指令(此处相加发生在寄存器里，没有地址访问)
从地址135获取指令
执行指令(新值存入15kb处)

上述进程的地址空间从0到16kb，但是这是操作系统为它提供的假象，操作系统将这个进程放在了物理内存的其它位置，不是从地址0开始的，物理内存真实的情况可能是：

那么问题来了，怎样在内存中重定位这个进程？怎样提供一种虚拟地址从0地址开始的假象？

3.4 动态(基于硬件)重定位

地址转换最早称为基址加界限机制，也称动态重定位

具体说，每个CPU需要两个硬件寄存器，基址寄存器和界限寄存器，这一组基址，界限寄存器可以让我们将地址空间放在物理内存的任意合法位置，同时又能确保进程只能访问自己的地址空间

(1) 基址寄存器

采用基址界限机制时，在编写和编译程序时假设地址空间从0开始，但是当程序真正开始运行时，操作系统会决定其在物理内存中的实际加载地址，并将起始地址记录在基址寄存器上

之后该进程的所有内存引用，都会通过如下方式从虚拟地址转换成物理地址：

物理地址 = 虚拟地址 + 基址地址(进程在物理内存中的起始地址)

进程中使用的内存都是虚拟地址，硬件接下来将虚拟地址加上基址寄存器中的内容，得到物理地址

对于上述示例的一条指令进行追踪：

128: movl 0x0(%ebx), %eax

首先程序计数器(PC)被设置为128，当硬件需要执行这条指令时，它先将这个值加上基址寄存器中的32kb，得到实际的物理地址32896，再从32896这个物理地址获取指令并执行

将虚拟地址转换成物理地址，就是地址转换，硬件取得进程认为它要访问的地址，将它转换成数据实际位于的物理地址

(2) 界限寄存器

基址界限机制中另一部分是界限寄存器，界限寄存器提供了访问保护，在示例中，地址空间为16kb，界限寄存器被设置为16kb，如果进程想访问超过这个界限或者为负数的虚拟地址，CPU将触发异常，进程可能被终止

界限寄存器通常有两种使用方式：
1，界限寄存器记录地址空间的大小，硬件在将虚拟地址与基址寄存器内容求和前，先检查这个界限
2，界限寄存器存储地址空间结束的物理地址，硬件在转化虚拟地址到物理地址之后再检查这个界限

这两种方式本质是相同的，默认使用第一种

转换示例，某进程地址空间为4kb，被加载到开始地址为16kb的物理内存中：

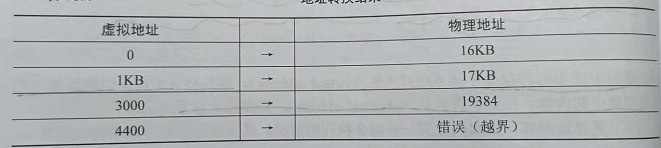

通过基址加虚拟地址的方式，很容易得到物理地址，虚拟地址过大或为负数时，会导致异常

这种基址寄存器配合界限寄存器的硬件结构是芯片中的，有时将CPU负责地址转换的部分统称为内存管理单元 MMU

3.5 完成地址转换需要的硬件支持

为了完成地址转换，需要一些硬件支持

1，两种CPU模式，特权和用户模式
2，基址寄存器和界限寄存器，用户程序运行时，硬件会转换每个地址，硬件也必须检查地址是否可用，通过基址寄存器，界限寄存器和一些电路来完成
3，硬件应该提供一些特殊的指令，用于修改基址寄存器和界限寄存器中的值，允许操作系统在切换进程时改变它们，且这些指令必须在kernel模式下，如果用户程序可以更改基址寄存器和界限寄存器，那么这个程序就可以访问内存中的任意位置
4，用户程序非法访问内存时，CPU必须能产生异常，CPU应该阻止该应用程序的运行，并安排操作系统的对应异常处理程序终止该进程

3.6 虚拟内存时操作系统的新任务

为了支持动态重定位，硬件需要支持一些新功能，使得操作系统有了一些必须处理的新问题，硬件支持和操作系统管理结合到了一起，实现了一个简单的虚拟内存，即在一些关键时刻操作系统介入，以实现基址和界限的方式的虚拟内存

(1) 操作系统何时介入

1，在进程创建时，操作系统必须为进程的地址空间找到合适的物理内存空间
2，进程结束时，操作系统回收它的所有物理内存，给其它进程或者操作系统使用
3，切换进程时，由于只有一对基址寄存器和界限寄存器，所以操作系统要保存每个进程的基址寄存器和界限寄存器的值，当重新运行某进程时，也要正确恢复它的基址寄存器和界限寄存器
4，操作系统必须提供异常处理程序，当出现非法内存访问等异常时，操作系统能正确终止进程

(2) 空闲列表

操作系统必须记录哪些空闲的内存没有被使用，以便能够为进程分配内存，有很多不同的数据结构可以完成这项工作，最简单的是空闲列表，它就是一个列表，记录当前没有使用的物理内存的范围

3.7 小结

利用地址转换，操作系统可以控制进程的所有内存访问，确保访问在地址空间的界限内。这个技术的关键在于硬件支持，硬件快速的将所有内存访问操作中的虚拟地址转换为物理地址，所有这一切对于进程来说都是透明的，进程并不知道自己使用的物理内存已经被重定位

但使用基址加界限重定位有效率低下的问题，由于进程的堆区和栈区可能不是很大整块内存利用率不高，导致这块内存区域中大量的空间被浪费，这种浪费称为内部碎片，因此需要更复杂的机制，以便更好利用物理内存，避免内部碎片
