rt-thread学习之路第四十九章--组件之FAL flash抽象层

FAL 组件

FAL：Flash 抽象层。在 V4.1.0 中，将 fal 软件包重新定义为 RT-Thread 内部组件，在使用方式上和以前有这些区别：（1）原本使用 fal 需要在 RT-Thread 的包管理器中选择并进行下载；（2）现在只需要在组件中打开使用即可，以下做详细介绍。

1、FAL介绍

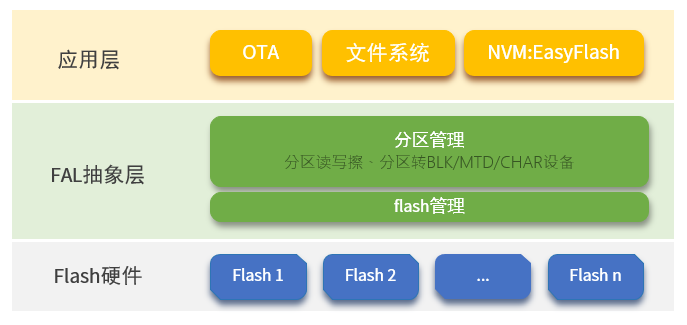

FAL (Flash Abstraction Layer) Flash 抽象层，是对 Flash 及基于 Flash 的分区进行管理、操作的抽象层，对上层统一了 Flash 及 分区操作的 API (框架图如下所示)，并具有以下特性：

• 支持静态可配置的分区表，并可关联多个 Flash 设备；
• 分区表支持 自动装载 。避免在多固件项目，分区表被多次定义的问题；
• 代码精简，对操作系统 无依赖 ，可运行于裸机平台，比如对资源有一定要求的 Bootloader；
• 统一的操作接口。保证了文件系统、OTA、NVM（例如：EasyFlash） 等对 Flash 有一定依赖的组件，底层 Flash 驱动的可重用性；
• 自带基于 Finsh/MSH 的测试命令，可以通过 Shell 按字节寻址的方式操作（读写擦） Flash 或分区，方便开发者进行调试、测试；

1.1、打开 FAL

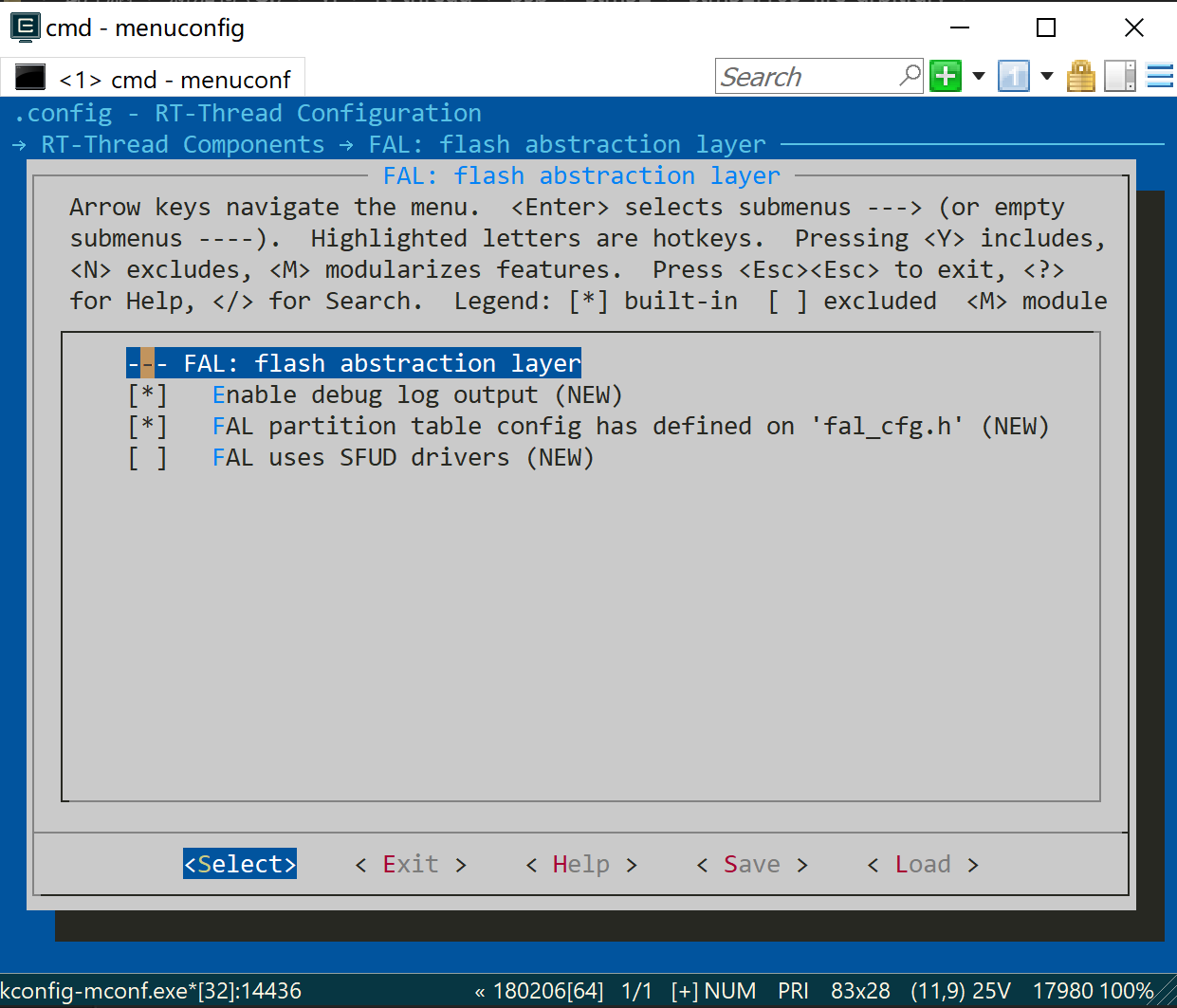

在组件中打开使用：

每个功能的配置说明如下：

• 开启调试日志输出（默认开启）；
• 分区表是否在 fal_cfg.h 中定义（默认开启）。如果关闭此选项，fal 将会自动去指定 Flash 的指定位置去检索并装载分区表，具体配置详见下面两个选项；
  • 存放分区表的 Flash 设备；
  • 分区表的 结束地址 位于 Flash 设备上的偏移。fal 将从此地址开始往回进行检索分区表，直接读取到 Flash 顶部。如果不确定分区表具体位置，这里也可以配置为 Flash 的结束地址，fal 将会检索整个 Flash，检索时间可能会增加。
• 启用 FAL 针对 SFUD 的移植文件（默认关闭）；
  • 应输入调用 rt_sfud_flash_probe 函数时传入的 FLASH 设备名称（也可以通过 list_device 命令查看 Block Device 的名字获取）。该名称与分区表中的 Flash 名称对应，只有正确设置设备名字，才能完成对 FLASH 的读写操作。

然后让 RT-Thread 的包管理器自动更新，或者使用 pkgs --update 命令更新包到 BSP 中。

1.2、FAL 目录

名称	说明
inc	头文件目录
src	源代码目录
samples	例程目录

1.3、FAL API

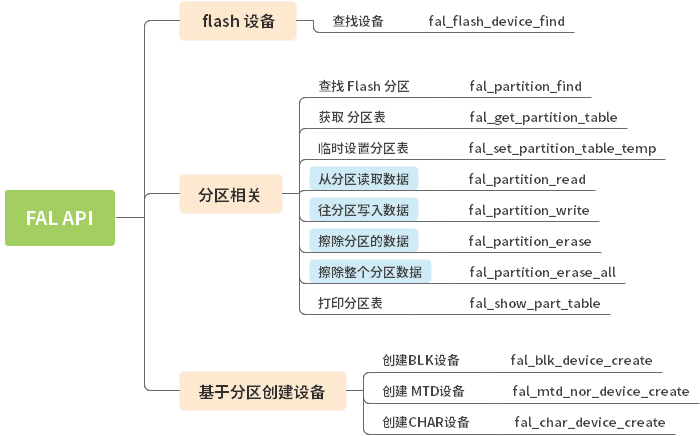

FAL 相关的 API 如图所示。
