基于Arduino的ESP32-S3 +DS18B20（3pin）

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

DS18B20作为经典的单总线数字温度传感器，凭借其独特的单线通信、多点组网能力，在物联网领域广泛应用。本文将以ESP32-S3-DevKitC-1开发板为核心，详解从硬件连接到代码实现的完整测温方案，并提供OLED屏显扩展方案。相比传统模拟传感器，DS18B20可直接输出数字信号，抗干扰能力提升50%

一、硬件准备

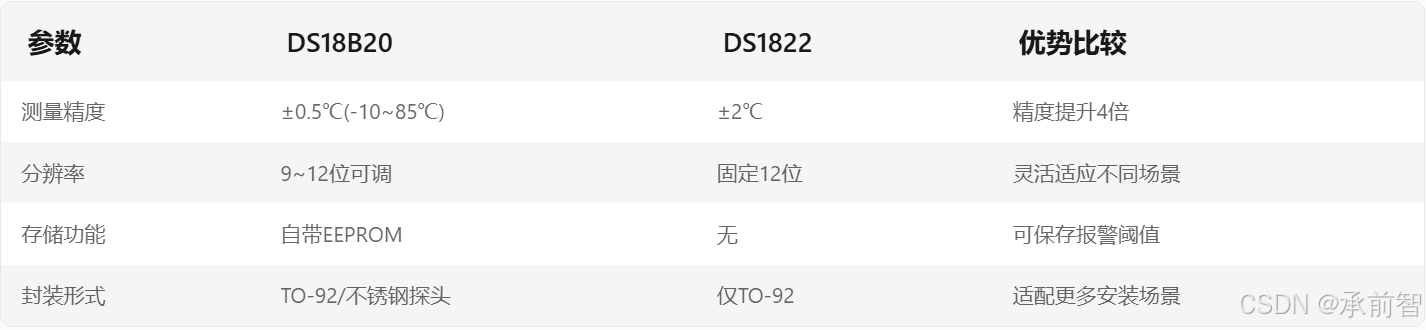

1.1 器件对比

1.2 接线方案

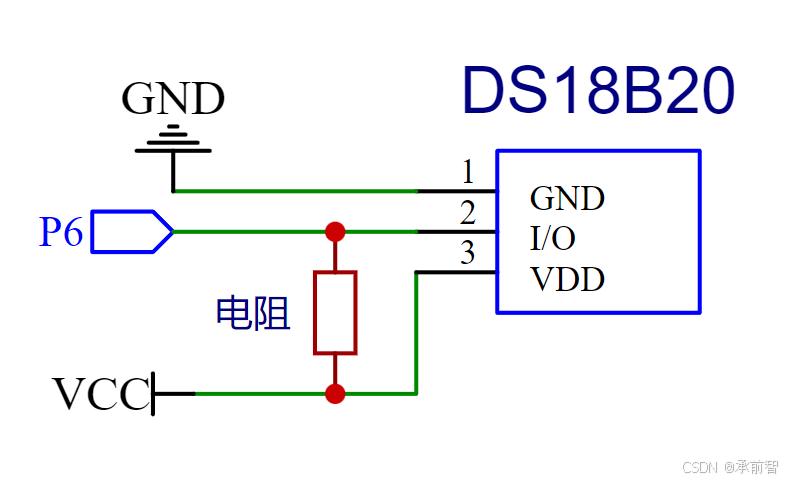

接线示意：

VCC------------- 3.3V / 5V
DQ ------------- 6（需4.7K上拉电阻） 若串口显示-127，可能是4.7k不够，那就接更大的电阻
GND------------ GND

注：也可以直接去淘宝买DS18B20的驱动器，其实也就是接了一个4.7K的电阻，没必要浪费钱，驱动器也不适合打PCB板
DQ口接上拉电阻是为保证传感器一直带正电，处于工作状态，不掉线。

二、驱动实现

2.1 开发环境配置

添加库文件
OneWire库（单总线协议支持）
DallasTemperature库（高级温度控制）

2.2核心代码解析

代码如下（示例）：

#include <OneWire.h>
#include <DallasTemperature.h>

#define DSB_PIN 6  // 推荐使用GPIO6（避开SPI/I2C冲突）

OneWire oneWire(DSB_PIN);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin();  // 初始化总线
  sensors.setResolution(12);  // 9-12 该功能将DS18B20的内部模数转换器的分辨率设置为9位，10位，11位或12位，分别对应于0.5°C，0.25°C，0.125°C和0.0625°C的增量
}

void loop() {
  sensors.requestTemperatures();
  float temp = sensors.getTempCByIndex(0);  // 获取第一个设备温度

  // 数据有效性校验（防止读取失败）
  if(temp != DEVICE_DISCONNECTED_C) {
    Serial.print("温度：");
    Serial.print(temp);
    Serial.println("℃");
  }
  delay(1000);
}

关键函数说明：

sensors.begin()：初始化单总线设备，自动检测连接数量
setResolution(9~12)：调节测量精度（12位时转换需750ms4）
getTempCByIndex(n)：获取第n个传感器的摄氏温度

三、拓展应用

3.1 OLED屏显集成

结合之前发的那篇文章《ESP32-S3+1.3寸OLED》

#include <Arduino.h>
#include <SH1106Wire.h>

#define SDA 47
#define SCL 21
 float temp;

 SH1106Wire display(0x3c,SDA,SCL);
void oledbegin();
void displaysensor() ;
void displayTemp();

void setup() {
  Serial.begin(9600);
  oledbegin();
}

void loop() {
  // put your main code here, to run repeatedly:
 displaysensor() ;
 displayTemp();

}


void oledbegin() {
// OLED显示屏初始化检测
if(!display.init()) {                    // 尝试初始化OLED显示屏[1,5](@ref)
  Serial.println("OLED init failed");    // 初始化失败时通过串口输出错误信息
  while (1) delay(100);                 // 进入死循环阻止程序继续执行[1](@ref)
}
// 初始化成功后执行以下设置
display.flipScreenVertically();          // 将屏幕显示内容垂直翻转（0→180度）[5](@ref)
display.clear();                         // 清空屏幕显示内容和显存缓冲区[4,7](@ref)
display.setFont(ArialMT_Plain_10);      // 设置显示字体为Arial 10号等宽字体[7](@ref)
}

void displaysensor() {
  display.drawString(0, 0, "Hello World");
  display.drawString(0, 10, "oled");
  display.drawString(0, 20, "电磁阀");
  display.display();
}

void displayTemp() {
  temp = 0.0 ;
  display.drawString(0, 20, String(temp)+"℃");
  display.display();
}

3.2 多点测温方案

// 检测总线设备数量
void checkDevices() {
  int count = sensors.getDeviceCount();
  Serial.print("发现");
  Serial.print(count);
  Serial.println("个传感器");

  // 遍历读取所有设备
  for(int i=0; i<count; i++){
    float t = sensors.getTempCByIndex(i);
    Serial.print("传感器"); Serial.print(i);
    Serial.print(": "); Serial.println(t);
  }
}

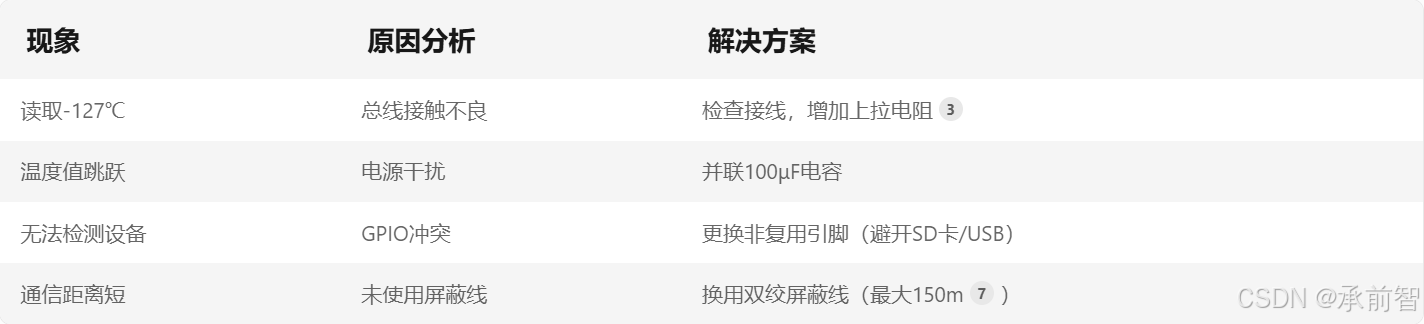

四、常见问题排查

总结

本文是为验证《基于Arduino的ESP32-S3-DevKitC-1对DS18B20传感器的驱动》
