一、介绍

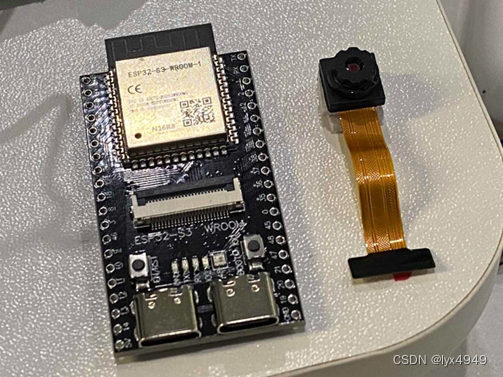

最近在给自动驾驶小车做摄像头的硬件选型，考虑到无人驾驶的视觉处理是在客户端完成，PC端需要实时接收到摄像头的图传数据，延迟不能太大，连贯性需要好一些，因此选了这款ESP32-S3-WROOM-1，配备了OV2640摄像头(无畸变80°广角)，成本也不超过50。
由于客户端对传回的图像数据要求比较敏感，我是在Arduino中设置好摄像头的相关参数，然后让它自己释放热点，这样对于需要同时启用多个摄像头来说是不错的方案。

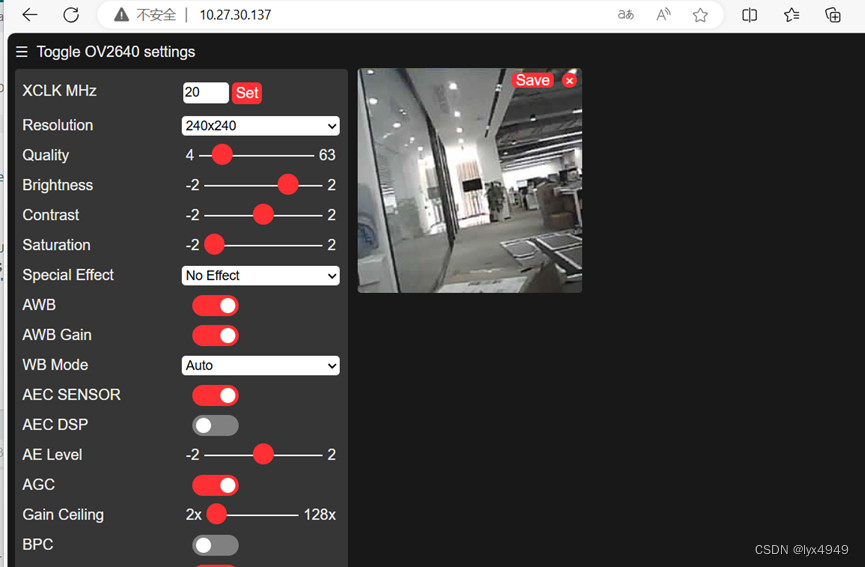

在这里插入图片描述
ESP32-S3的AP工作模式视频分享

二、环境配置

  1. Arduino环境：安装参考Software | Arduino，我安装的版本是2.2.1

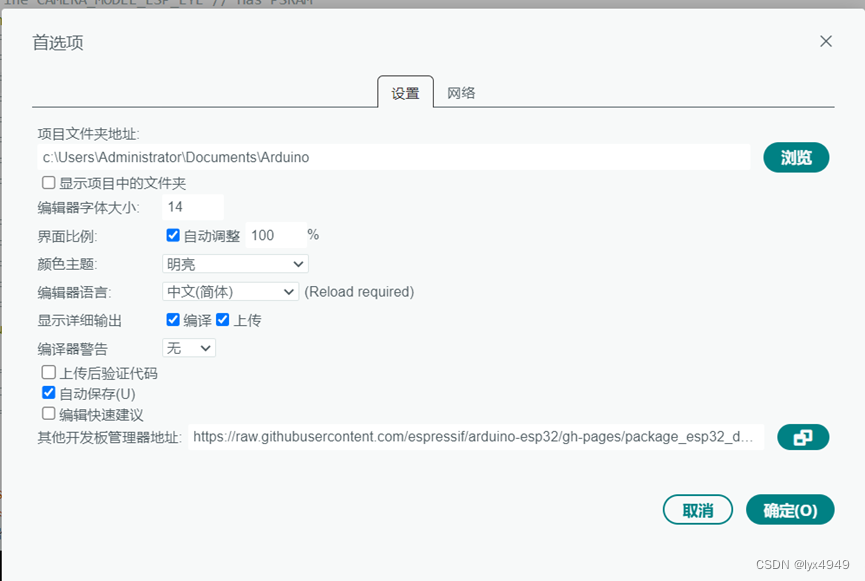

  2. 打开Arduino软件，选择文件->首选项，填写开发板地址：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json，点击确定之后，就会去下载这个包。

在这里插入图片描述

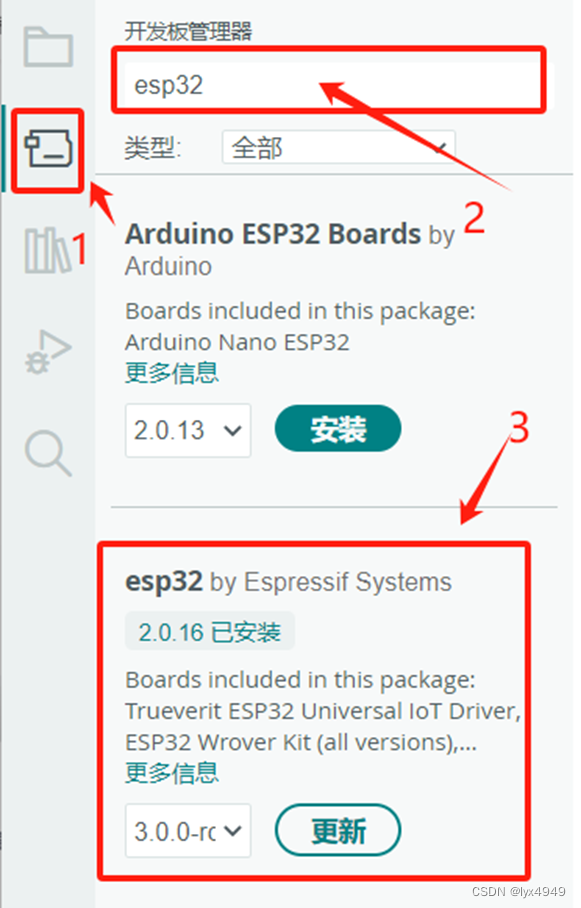

  1. 安装ESP32的开发环境。点击软件左侧开发板管理器，在弹出的窗口中输入“esp32”,选择esp32 by Espressif Systems进行安装。在这里插入图片描述

三、程序修改和烧录

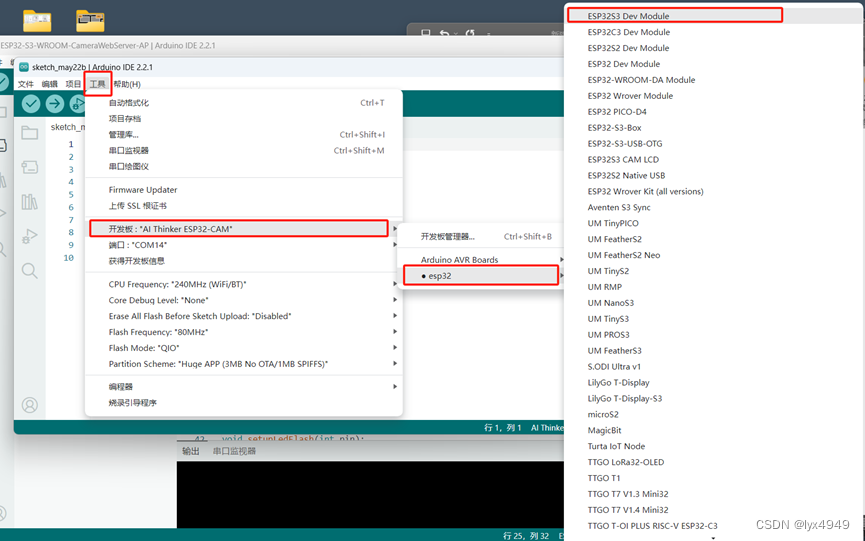

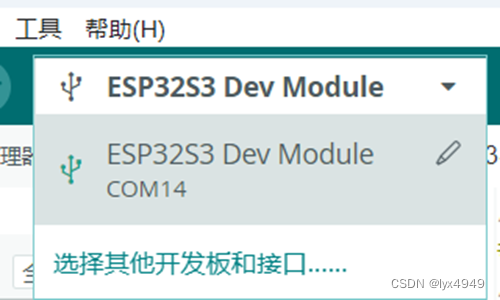

  1. 插上ESP32 S3板子，选择接口和开发板。点击工具–<开发板”…”–<esp32–<ESP32S3 Dev Module，然后选择好对应的端口，我这里是com14，连接开发板
    在这里插入图片描述
    在这里插入图片描述

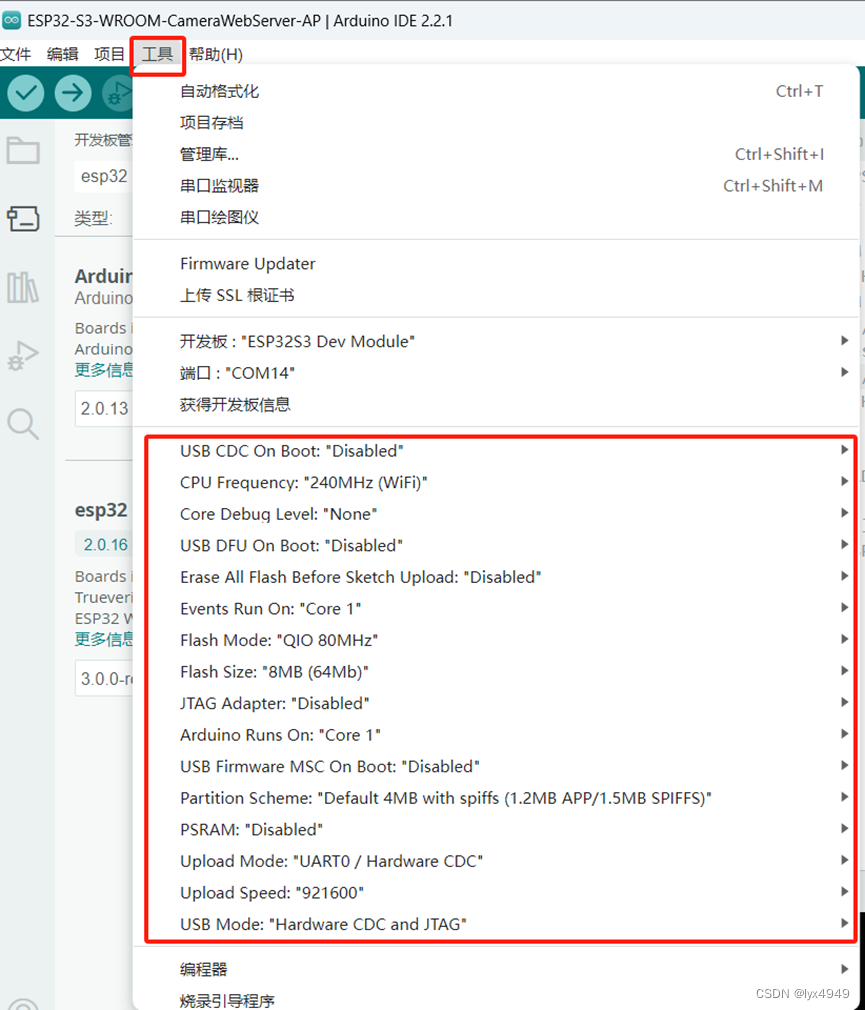

  2. 配置ESP32S3开发板的参数，参数配置参考下图在这里插入图片描述

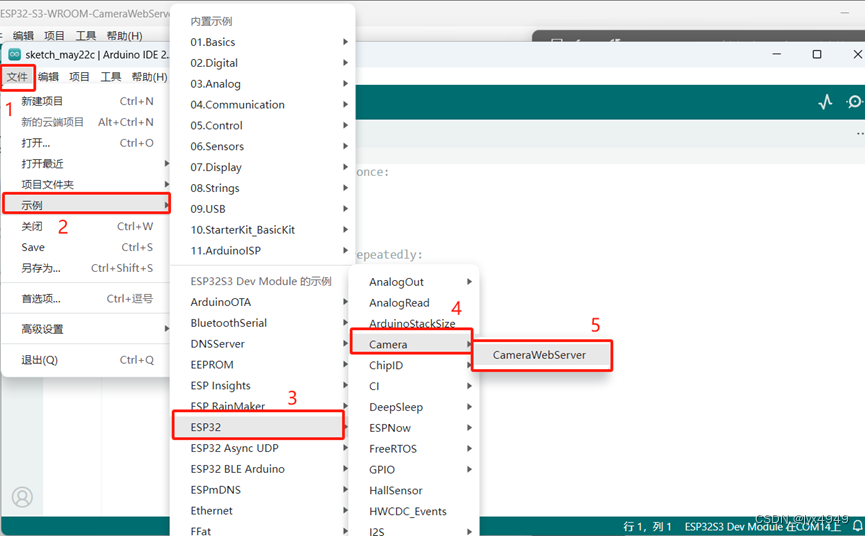

  3. 修改示例【视频流web服务器示例】。在文件–>示例–>ESP32–>Camera–>CameraWebServer，找出来的这个示例是需要摄像头连接现场路由的程序，也就是STA工作模式，我们可以先拿出来测试下。在这里插入图片描述
  4. 更改ESP32S3的相关配置。

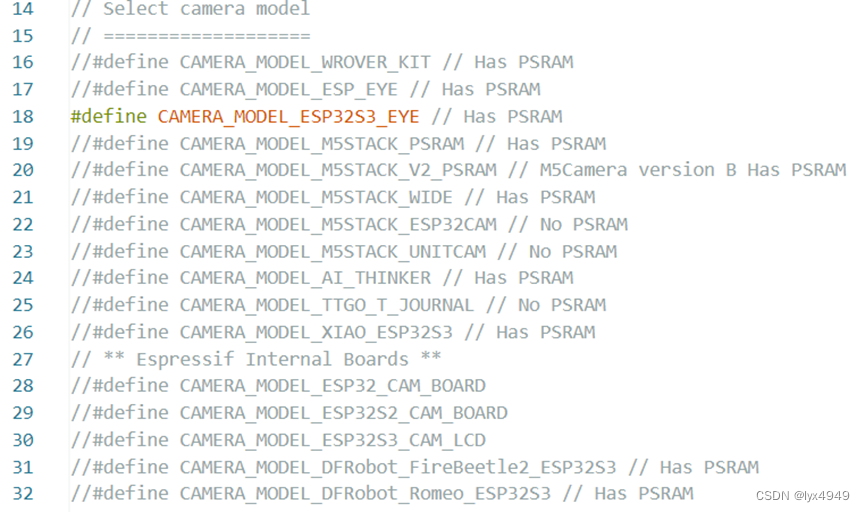

    （1）摄像头模式选择，只打开“#define CAMERA_MODEL_ESP32S3_EYE”，其他全部屏蔽掉.
    在这里插入图片描述
    (2）摄像头匹配wifi设置，设置成你电脑此刻连接的WIFI。让开发板连接你的路由。
const char* ssid = "TF-Guest";
const char* password = "12345678";

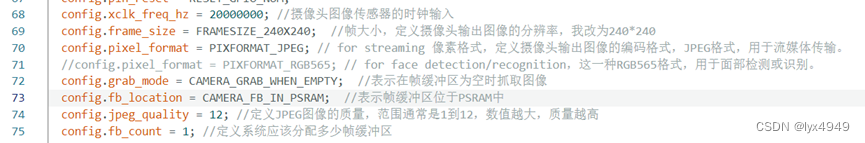

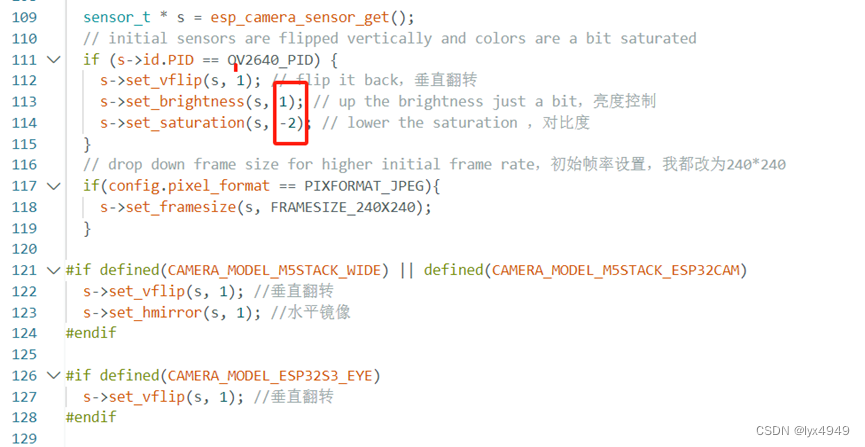

（3）摄像头的其他参数配置参考。关键的地方，详细的说明我注释了一下。
在这里插入图片描述
如果需要更改分辨率，你可以去修改程序里面“config.frame_size”的值，分辨率可以选择。

typedef enum {
    FRAMESIZE_96X96,    // 96x96
    FRAMESIZE_QQVGA,    // 160x120
    FRAMESIZE_QCIF,     // 176x144
    FRAMESIZE_HQVGA,    // 240x176
    FRAMESIZE_240X240,  // 240x240
    FRAMESIZE_QVGA,     // 320x240
    FRAMESIZE_CIF,      // 400x296
    FRAMESIZE_HVGA,     // 480x320
    FRAMESIZE_VGA,      // 640x480
    FRAMESIZE_SVGA,     // 800x600
    FRAMESIZE_XGA,      // 1024x768
    FRAMESIZE_HD,       // 1280x720
    FRAMESIZE_SXGA,     // 1280x1024
    FRAMESIZE_UXGA,     // 1600x1200
    // 3MP Sensors
    FRAMESIZE_FHD,      // 1920x1080
    FRAMESIZE_P_HD,     //  720x1280
    FRAMESIZE_P_3MP,    //  864x1536
    FRAMESIZE_QXGA,     // 2048x1536
    // 5MP Sensors
    FRAMESIZE_QHD,      // 2560x1440
    FRAMESIZE_WQXGA,    // 2560x1600
    FRAMESIZE_P_FHD,    // 1080x1920
    FRAMESIZE_QSXGA,    // 2560x1920
    FRAMESIZE_INVALID
} framesize_t;

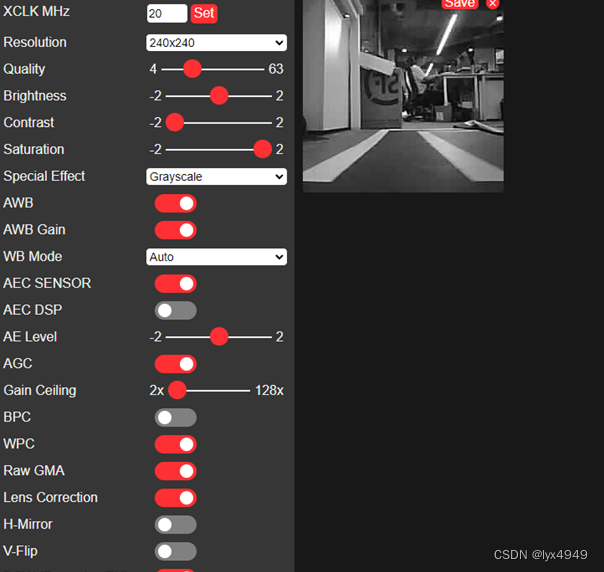

（4）摄像头画面参数，可以根据到时候浏览器的界面来配置这些参数

在这里插入图片描述
在这里插入图片描述

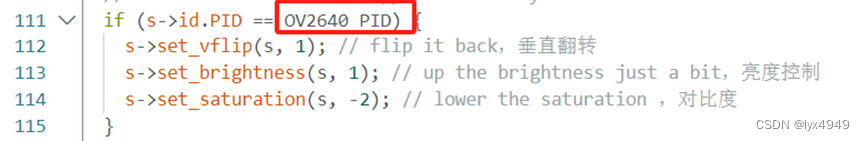

（5）更改摄像头为OV2640
在这里插入图片描述

  1. 完成配置后，点击菜单栏的上传按钮，烧录程序到开发板。
    在这里插入图片描述

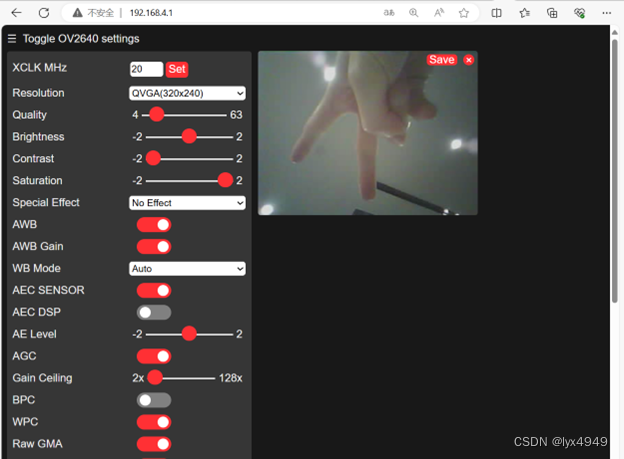

  2. 等待编译和上传完成后，按下开发板上的复位按钮（确保摄像头已接上去），然后打开串口监视器，查看返回的视频流服务器地址。在浏览器打开这个网址就可以看到摄像头拍摄的画面啦。
    在这里插入图片描述
    在这里插入图片描述
    完整的STA模式程序如下：

#include "esp_camera.h"
#include <WiFi.h>

//
// WARNING!!! PSRAM IC required for UXGA resolution and high JPEG quality
//            Ensure ESP32 Wrover Module or other board with PSRAM is selected
//            Partial images will be transmitted if image exceeds buffer size
//
//            You must select partition scheme from the board menu that has at least 3MB APP space.
//            Face Recognition is DISABLED for ESP32 and ESP32-S2, because it takes up from 15
//            seconds to process single frame. Face Detection is ENABLED if PSRAM is enabled as well

// ===================
// Select camera model
// ===================
//#define CAMERA_MODEL_WROVER_KIT // Has PSRAM
//#define CAMERA_MODEL_ESP_EYE  // Has PSRAM
//#define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM
//#define CAMERA_MODEL_M5STACK_PSRAM // Has PSRAM
//#define CAMERA_MODEL_M5STACK_V2_PSRAM // M5Camera version B Has PSRAM
//#define CAMERA_MODEL_M5STACK_WIDE // Has PSRAM
//#define CAMERA_MODEL_M5STACK_ESP32CAM // No PSRAM
//#define CAMERA_MODEL_M5STACK_UNITCAM // No PSRAM
//#define CAMERA_MODEL_M5STACK_CAMS3_UNIT  // Has PSRAM
#define CAMERA_MODEL_AI_THINKER // Has PSRAM
//#define CAMERA_MODEL_TTGO_T_JOURNAL // No PSRAM
//#define CAMERA_MODEL_XIAO_ESP32S3 // Has PSRAM
// ** Espressif Internal Boards **
//#define CAMERA_MODEL_ESP32_CAM_BOARD
//#define CAMERA_MODEL_ESP32S2_CAM_BOARD
//#define CAMERA_MODEL_ESP32S3_CAM_LCD
//#define CAMERA_MODEL_DFRobot_FireBeetle2_ESP32S3 // Has PSRAM
//#define CAMERA_MODEL_DFRobot_Romeo_ESP32S3 // Has PSRAM
#include "camera_pins.h"

// ===========================
// Enter your WiFi credentials
// ===========================
const char *ssid = "你附近的wifi";
const char *password = "你附近wifi的密码";

void startCameraServer();
void setupLedFlash(int pin);

void setup() {
  Serial.begin(115200);
  Serial.setDebugOutput(true);
  Serial.println();

  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_sccb_sda = SIOD_GPIO_NUM;
  config.pin_sccb_scl = SIOC_GPIO_NUM;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.xclk_freq_hz = 20000000;
  config.frame_size = FRAMESIZE_UXGA;
  config.pixel_format = PIXFORMAT_JPEG;  // for streaming
  //config.pixel_format = PIXFORMAT_RGB565; // for face detection/recognition
  config.grab_mode = CAMERA_GRAB_WHEN_EMPTY;
  config.fb_location = CAMERA_FB_IN_PSRAM;
  config.jpeg_quality = 12;
  config.fb_count = 1;

  // if PSRAM IC present, init with UXGA resolution and higher JPEG quality
  //                      for larger pre-allocated frame buffer.
  if (config.pixel_format == PIXFORMAT_JPEG) {
    if (psramFound()) {
      config.jpeg_quality = 10;
      config.fb_count = 2;
      config.grab_mode = CAMERA_GRAB_LATEST;
    } else {
      // Limit the frame size when PSRAM is not available
      config.frame_size = FRAMESIZE_SVGA;
      config.fb_location = CAMERA_FB_IN_DRAM;
    }
  } else {
    // Best option for face detection/recognition
    config.frame_size = FRAMESIZE_240X240;
#if CONFIG_IDF_TARGET_ESP32S3
    config.fb_count = 2;
#endif
  }

#if defined(CAMERA_MODEL_ESP_EYE)
  pinMode(13, INPUT_PULLUP);
  pinMode(14, INPUT_PULLUP);
#endif

  // camera init
  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.printf("Camera init failed with error 0x%x", err);
    return;
  }

  sensor_t *s = esp_camera_sensor_get();
  // initial sensors are flipped vertically and colors are a bit saturated
  if (s->id.PID == OV2640_PID) {
    s->set_vflip(s, 1);        // flip it back
    s->set_brightness(s, 1);   // up the brightness just a bit
    s->set_saturation(s, -2);  // lower the saturation
  }
  // drop down frame size for higher initial frame rate
  if (config.pixel_format == PIXFORMAT_JPEG) {
    s->set_framesize(s, FRAMESIZE_QVGA);
  }

#if defined(CAMERA_MODEL_M5STACK_WIDE) || defined(CAMERA_MODEL_M5STACK_ESP32CAM)
  s->set_vflip(s, 1);
  s->set_hmirror(s, 1);
#endif

#if defined(CAMERA_MODEL_ESP32S3_EYE)
  s->set_vflip(s, 1);
#endif

// Setup LED FLash if LED pin is defined in camera_pins.h
#if defined(LED_GPIO_NUM)
  setupLedFlash(LED_GPIO_NUM);
#endif

  WiFi.begin(ssid, password);
  WiFi.setSleep(false);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");

  startCameraServer();

  Serial.print("Camera Ready! Use 'http://");
  Serial.print(WiFi.localIP());
  Serial.println("' to connect");
}

void loop() {
  // Do nothing. Everything is done in another task by the web server
  delay(10000);
}
  1. 修改成AP工作模式，释放热点。这种模式下，无需连接到路由器即可访问 Web 服务器，在刚刚的示例程序上你只需要修改2个地方。
    （1）需要把主程序的代码原来STA工作模式修改成AP工作模式，程序如下：
  WiFi.softAP(ssid, password);  //设置为软件定义的无线接入点软AP（Access Point）
  startCameraServer();  //启动一个摄像头服务器
  Serial.print("Camera Ready! Use 'http://");  //告诉用户摄像头服务器已经准备好，并且提供了访问摄像头的HTTP协议的起始部分。
  Serial.print(WiFi.localIP());  //打印出微控制器当前的IP地址
  Serial.println("' to connect");

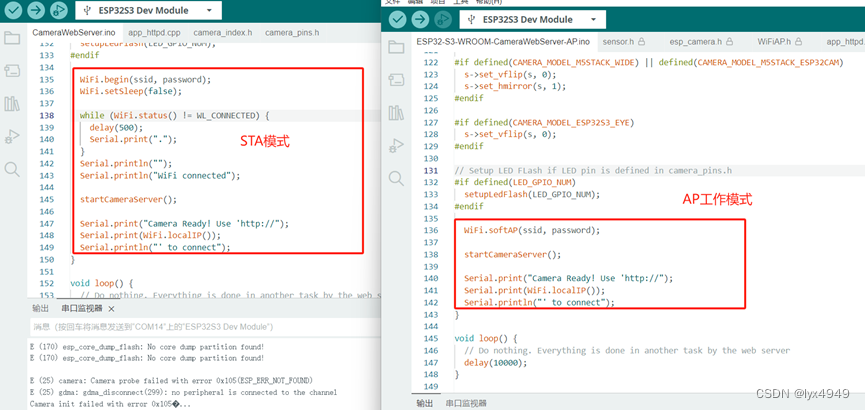

在这里插入图片描述

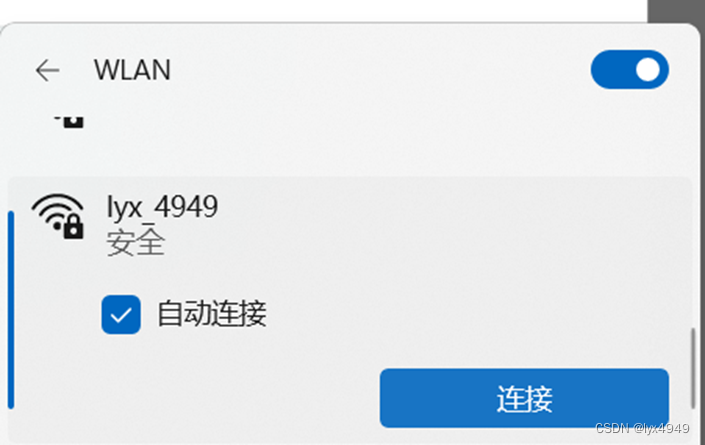

（2）自定义 SSID 和密码。为你的自带热点的摄像头起一个热点名称和密码。
在这里插入图片描述
完整的AP模式下的程序：

#include "esp_camera.h"
#include <WiFi.h>

//
// WARNING!!! PSRAM IC required for UXGA resolution and high JPEG quality
//            Ensure ESP32 Wrover Module or other board with PSRAM is selected
//            Partial images will be transmitted if image exceeds buffer size
//
//            You must select partition scheme from the board menu that has at least 3MB APP space.
//            Face Recognition is DISABLED for ESP32 and ESP32-S2, because it takes up from 15
//            seconds to process single frame. Face Detection is ENABLED if PSRAM is enabled as well

// ===================
// Select camera model
// ===================
//#define CAMERA_MODEL_WROVER_KIT // Has PSRAM
//#define CAMERA_MODEL_ESP_EYE  // Has PSRAM
//#define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM
//#define CAMERA_MODEL_M5STACK_PSRAM // Has PSRAM
//#define CAMERA_MODEL_M5STACK_V2_PSRAM // M5Camera version B Has PSRAM
//#define CAMERA_MODEL_M5STACK_WIDE // Has PSRAM
//#define CAMERA_MODEL_M5STACK_ESP32CAM // No PSRAM
//#define CAMERA_MODEL_M5STACK_UNITCAM // No PSRAM
//#define CAMERA_MODEL_M5STACK_CAMS3_UNIT  // Has PSRAM
#define CAMERA_MODEL_AI_THINKER // Has PSRAM
//#define CAMERA_MODEL_TTGO_T_JOURNAL // No PSRAM
//#define CAMERA_MODEL_XIAO_ESP32S3 // Has PSRAM
// ** Espressif Internal Boards **
//#define CAMERA_MODEL_ESP32_CAM_BOARD
//#define CAMERA_MODEL_ESP32S2_CAM_BOARD
//#define CAMERA_MODEL_ESP32S3_CAM_LCD
//#define CAMERA_MODEL_DFRobot_FireBeetle2_ESP32S3 // Has PSRAM
//#define CAMERA_MODEL_DFRobot_Romeo_ESP32S3 // Has PSRAM
#include "camera_pins.h"

// ===========================
// Enter your WiFi credentials
// ===========================
const char *ssid = "开发板释放的wifi名称，自定义";
const char *password = "热点wifi的密码，自定义";

void startCameraServer();
void setupLedFlash(int pin);

void setup() {
  Serial.begin(115200);
  Serial.setDebugOutput(true);
  Serial.println();

  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_sccb_sda = SIOD_GPIO_NUM;
  config.pin_sccb_scl = SIOC_GPIO_NUM;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.xclk_freq_hz = 20000000;
  config.frame_size = FRAMESIZE_UXGA;
  config.pixel_format = PIXFORMAT_JPEG;  // for streaming
  //config.pixel_format = PIXFORMAT_RGB565; // for face detection/recognition
  config.grab_mode = CAMERA_GRAB_WHEN_EMPTY;
  config.fb_location = CAMERA_FB_IN_PSRAM;
  config.jpeg_quality = 12;
  config.fb_count = 1;

  // if PSRAM IC present, init with UXGA resolution and higher JPEG quality
  //                      for larger pre-allocated frame buffer.
  if (config.pixel_format == PIXFORMAT_JPEG) {
    if (psramFound()) {
      config.jpeg_quality = 10;
      config.fb_count = 2;
      config.grab_mode = CAMERA_GRAB_LATEST;
    } else {
      // Limit the frame size when PSRAM is not available
      config.frame_size = FRAMESIZE_SVGA;
      config.fb_location = CAMERA_FB_IN_DRAM;
    }
  } else {
    // Best option for face detection/recognition
    config.frame_size = FRAMESIZE_240X240;
#if CONFIG_IDF_TARGET_ESP32S3
    config.fb_count = 2;
#endif
  }

#if defined(CAMERA_MODEL_ESP_EYE)
  pinMode(13, INPUT_PULLUP);
  pinMode(14, INPUT_PULLUP);
#endif

  // camera init
  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.printf("Camera init failed with error 0x%x", err);
    return;
  }

  sensor_t *s = esp_camera_sensor_get();
  // initial sensors are flipped vertically and colors are a bit saturated
  if (s->id.PID == OV2640_PID) {
    s->set_vflip(s, 1);        // flip it back
    s->set_brightness(s, 1);   // up the brightness just a bit
    s->set_saturation(s, -2);  // lower the saturation
  }
  // drop down frame size for higher initial frame rate
  if (config.pixel_format == PIXFORMAT_JPEG) {
    s->set_framesize(s, FRAMESIZE_QVGA);
  }

#if defined(CAMERA_MODEL_M5STACK_WIDE) || defined(CAMERA_MODEL_M5STACK_ESP32CAM)
  s->set_vflip(s, 1);
  s->set_hmirror(s, 1);
#endif

#if defined(CAMERA_MODEL_ESP32S3_EYE)
  s->set_vflip(s, 1);
#endif

// Setup LED FLash if LED pin is defined in camera_pins.h
#if defined(LED_GPIO_NUM)
  setupLedFlash(LED_GPIO_NUM);
#endif
  //----AP模式--------
  WiFi.softAP(ssid, password);  //设置为软件定义的无线接入点软AP（Access Point）
  startCameraServer();  //启动一个摄像头服务器
  Serial.print("Camera Ready! Use 'http://");  //告诉用户摄像头服务器已经准备好，并且提供了访问摄像头的HTTP协议的起始部分。
  Serial.print(WiFi.localIP());  //打印出微控制器当前的IP地址
  Serial.println("' to connect");
}

void loop() {
  // Do nothing. Everything is done in another task by the web server
  delay(10000);
}

（3）同样烧录程序到开发板（烧录完成后按一下复位按键以防万一），然后打开电脑Wi-Fi连接该热点，在浏览器输入一个固定的地址“192.168.4.1”就可以查看到摄像头的画面啦，画面的流畅度度感觉会比STA模式更好。
在这里插入图片描述
在这里插入图片描述
后续会更新一个将摄像头拍摄的画面显示在Tkinter界面上，可以做成一个监控画面啦。

lyx4949
关注
  • 22
    点赞
  • 踩
  • 46
    收藏
    觉得还不错? 一键收藏
  • 3
    评论
专栏目录
【雕爷学编程】MicroPython手册之 ESP32-S3 OV2640摄像头
雕爷学编程
10-31 2477
在使用OV2640摄像头时，需要注意电源供应和信号干扰、摄像头驱动和配置、存储和传输带宽，以及环境光照和镜头调整等方面的问题，以保证图像质量和系统性能。6、拥有完善的安全机制和保护措施，支持基于 AES-XTS 算法的 flash 加密、基于 RSA 算法的安全启动、数字签名和 HMAC。它可以用于监控摄像、人脸识别、行为检测等功能，提供实时的图像和视频数据，实现对目标区域的监控和安全管理。摄像头驱动和配置：在使用OV2640摄像头前，需要正确选择和加载相应的摄像头驱动，并进行合适的配置。
【雕爷学编程】MicroPython手册之 ESP32-S3 USB摄像头
雕爷学编程
10-31 3303
综上所述，MicroPython的ESP32-S3芯片的USB摄像头功能具有USB接口、视频流传输和高图像质量等特点。在使用USB摄像头时，需要注意驱动和兼容性、USB供电和电流需求、传输带宽和性能限制，以及驱动和库的支持，以确保摄像头的正常工作和系统性能。通过连接USB摄像头到ESP32-S3，可以捕捉监控区域的实时视频流，并进行图像分析、移动侦测等功能，实现对安全和监控的实时监测。传输带宽和性能限制：USB摄像头的传输带宽和性能受限于USB接口的规格和ESP32-S3芯片的处理能力。
esp32cam初始化ov2640摄像头概要
liqi1974的博客
07-16 1204
esp32cam初始化摄像头OV2640，建立I2C通讯
ESP32-S3搭建外网可访问的网络摄像头（内网穿透）
不脱发的程序猿
09-05 6270
本篇博文使用ESP32-S3搭建网络摄像头，相比较局域网摄像头，本篇博文将分享如何搭建外网可以访问的网络摄像头。
ESP32-Camera性能(简单)测试评估
lida2003的专栏
01-18 9528
最近因为接触了ESP32摄像头相关的资料和信息，稍微简单整理下，希望对该方案有兴趣的朋友可以有所帮助。同样配置（800x600的分辨率）情况下，OV2640会比OV5640流畅（帧速率更高）；基于AITHINKER Camera硬件条件下，摄像头帧速率不稳定，平均速率都比较低（低于25FPS）；Github:和库上代码均存在诸多问题：a) 驱动稳定性；b)代码适配性；c) 代码健壮性WiFi视频角度：可以做简单固定场景非专业类监控，且交易受到干扰影响（2.4G频段）
嵌入式外设 -- ESP32-Cam图像透传到公网访问做个小监控（图文讲解）
最新发布
herui_2的博客
07-22 1402
之前一直想正一个小监控来玩玩，刚好有一个项目需要用到这个技术，咱就去看了一下，整体效果的话还是符合预期，主要如果ESP32重连WIFI的话会重新分配IP地址，我们就需要在软件里面修改一下隧道的透传IP地址，后面有机会在继续优化咯，毕竟是怎么免费怎么来的。
Arduino 合宙 ESP32 S3 + OV2640 实现低成本SD存储卡相机（ESP32连接SD模块引脚）
2301_77257697的博客
08-15 3671
但是虽然板载FPC，由于接口冲突，导致相机与psram不能同时开启，作为ESP32 Cam的替代品来看，还缺少了板载SD卡，而且作为一块发布不久的开发板，网上资料资料非常少，甚至连乐鑫的ESP32 S3开发板关于如何用Arduino配置连接SD卡模块的资料都很少。但是经过多次试错终于发现了连接方法，Arduino ESP32中默认使用VSPI模式连接，而且官方示例中也没有怎么定义引脚，但是S3中用VSPI模式连接会报错，只能用HSPI连接。
ESP32-S3 WEB+LCD 显示摄像头
可可芯意的博客
09-16 4586
ESP32-S3 WEB LCD Camera
安信可 ESP32-S3 模组上驱动摄像头 OV2640，实现远程拍照并 HTTP 传输到阿里云对象存储OSS，并显示在微信小程序上。（深度好文，全部开源）
安信可科技
10-20 6913
文章目录一、 ESP32-S3 产品特性CPU 和存储外设接口和传感器功耗特性二、 准备工作硬件软件接线三、通讯协议和原理3.1 模组拍照上传服务器3.2 小程序下发指令给模组拍照给服务器3.3 模组把上传服务器结果回调给小程序四、服务器准备3.1 接收图片处理3.2 接收图片处理3.3 服务器业务逻辑五、嵌入式开发准备六、微信小程序开发准备源码下载联系我们 一、 ESP32-S3 产品特性    安信可已做好了ESP32S3模组，给大家看最近特火的ESP32S3模组规格书。
【ESP32S3学习笔记】增加Camera外设 OV2640
lunzilx的博客
01-18 5226
之前ESP32驱动单液晶屏的方案已经完成，从整个过程来看，底层来说相对还是比较简单，基本是以模块的形式集成到一起。无论是LVGL还是对应的ESP32驱动都是成熟模组，配合GUI-GUIDER软件的支持，实现一个简单的Demo是比较容易的。当然更复杂一点和深入的就是理解GUI-GUIDER的编程逻辑，熟练掌握GUI-Guider之后再结合自己的应用进行设计。再深入的话可以再熟悉一下底层，对整体的速度进行一个优化。有了屏幕之后，又尝试增加了Camera功能。
OV2640摄像头资料DS
10-02
OV2640是OmniVision公司生产的一颗1/4寸的CMOS UXGA（1632*1232）图像传感器。该传感器体积小、工作电压低，提供单片UXGA摄像头和影像处理器的所有功能。通过SCCB 总线控制，可以输出整帧、子采样、缩放和取窗口等方式的各种分辨率8/10位影像数据。UXGA最高15帧/秒（SVGA可达30帧，CIF可达60帧）。 注：SCCB总线可以看成IIC总线的简化版
0v2640摄像头
10-06
0v2640驱动，使用单片机stm32f4 ，可以使用上位机，或者ftf
摄像头OV2640产品手册
10-17
The OV2640 is the world’s first 1/4 inch 2 megapixel sensor. It’s a fully integrated CameraChip™ built on OmniVision’s latest 2.2 micron OmniPixel2™ architecture and can be assembled in the very popular 8 x 8 mm sockets with a building height as low as 5 mm, essentially thinner than today’s 1.3 megapixel camera modules.
esp32cam:ESP32-CAM上的OV2640相机，Arduino库
05-08
esp32cam：ESP32-CAM上的OV2640相机 esp32cam库提供了一个面向对象的API，可以在ESP32微控制器上使用OV2640相机。 它是的包装。 该库已通过AI Thinker 板和OV2640相机进行了测试。 安装 将此存储库克隆到$HOME/Arduino/libraries目录下。 将#include <esp32cam>添加到草图中。 在工具-板菜单中，选择ESP32 Wrover Module以使用4MB外部PSRAM。 内部RAM不足以支持高分辨率。 查看以了解如何使用。
esp32 ov7670 摄像头
10-17
这是一个esp32驱动ov7670的典型案例，对于学习arduino的同学很有帮助和参考意义
arduino安装时下载esp32的包esptool、mkspiffs-0.2.3-arduino-esp32-win32、等等
09-16
arduino安装时下载esp32包太慢或安装失败的解决方法中所需要的压缩包：esptool、mkspiffs-0.2.3-arduino-esp32-win32、xtensa-esp32-elf、riscv32-esp-elf
ESP32-CAM摄像头开发案例
热门推荐
wangyilong153的博客
04-23 2万+
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 文章目录前言一、pandas是什么？二、使用步骤1.引入库2.读入数据总结 前言 提示：这里可以添加本文要记录的大概内容： 例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。 提示：以下是本篇文章正文内容，下面案例可供参考 一、pandas是什么？ 示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。 二、使用步骤 1.引入库 代.
用esp32-S3通过arduino-ide 编写用MG812测量二氧化碳的浓度的程序代码
07-12
您可以使用 ESP32-S3 板和 Arduino IDE 来编写使用 MG812 传感器测量二氧化碳浓度的程序代码。下面是一个示例代码： ```cpp // 引入必要的库 #include <Wire.h> // MG812 I2C 地址 #define MG812_I2C_ADDR 0x62 // MG812 寄存器地址 #define MG812_CO2_HIGH 0x01 #define MG812_CO2_LOW 0x02 void setup() { // 初始化串口 Serial.begin(115200); // 初始化 I2C 总线 Wire.begin(); // 初始化 MG812 Wire.beginTransmission(MG812_I2C_ADDR); Wire.write(0xFE); // 发送复位命令 Wire.endTransmission(); delay(1000); // 等待 MG812 初始化完成 } void loop() { // 发送读取 CO2 浓度命令 Wire.beginTransmission(MG812_I2C_ADDR); Wire.write(MG812_CO2_HIGH); Wire.endTransmission(); // 读取 CO2 浓度值 Wire.requestFrom(MG812_I2C_ADDR, 2); if (Wire.available() >= 2) { byte highByte = Wire.read(); byte lowByte = Wire.read(); // 计算 CO2 浓度值 int co2 = highByte * 256 + lowByte; // 输出 CO2 浓度值 Serial.print("CO2 Concentration: "); Serial.print(co2); Serial.println(" ppm"); } delay(2000); // 每隔 2 秒读取一次 CO2 浓度值 } ``` 请确保您已连接正确的引脚，并在 Arduino IDE 中选择正确的开发板和端口。此示例代码会每隔 2 秒读取一次 MG812 传感器的 CO2 浓度，并通过串口输出。
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
