【NUCLEO-G071RB】001——NUCLEO开箱

打开包装

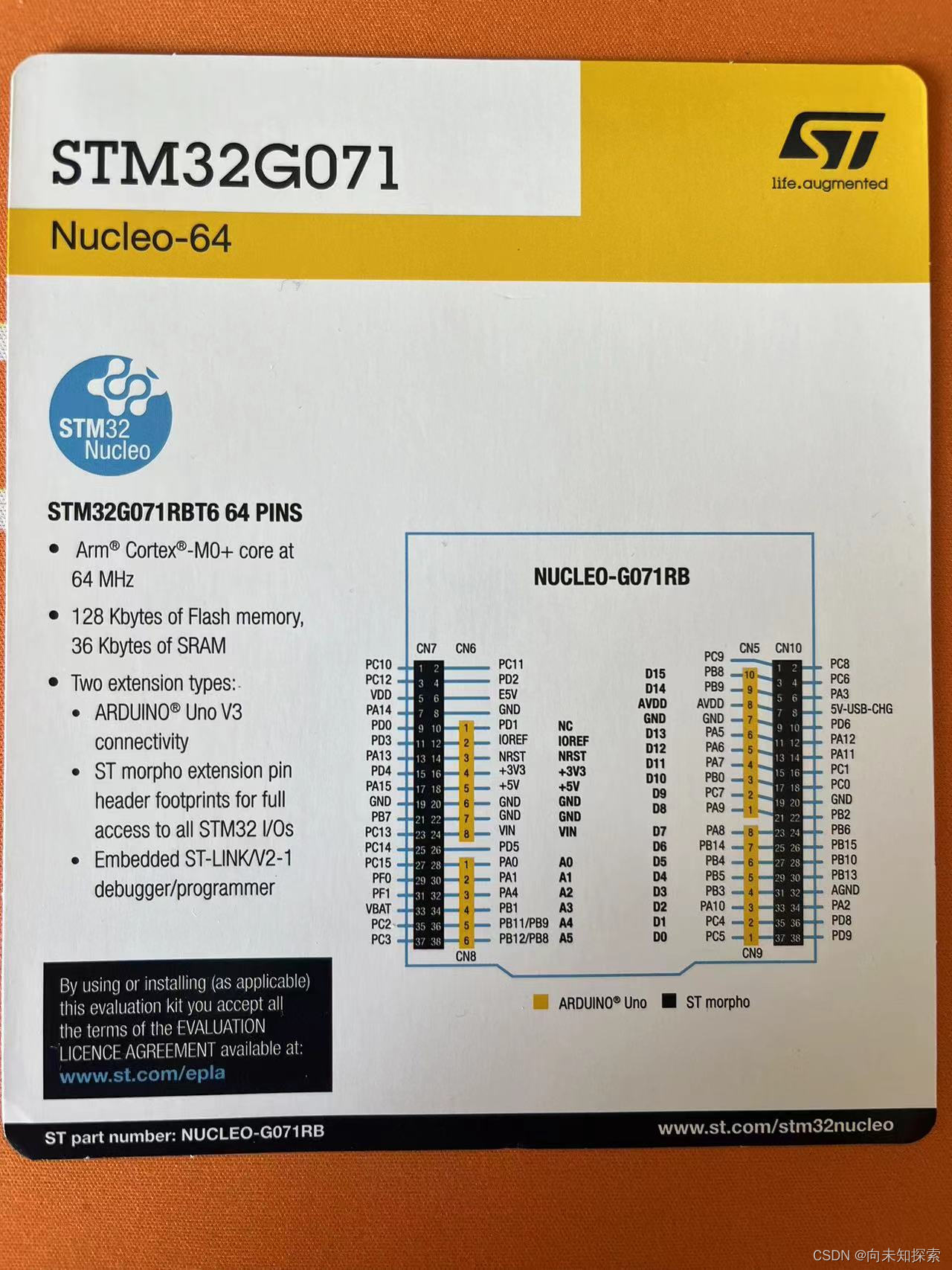

包装里包含一张纸片和一块开发板，这张纸片对开发板做了最基础的介绍。

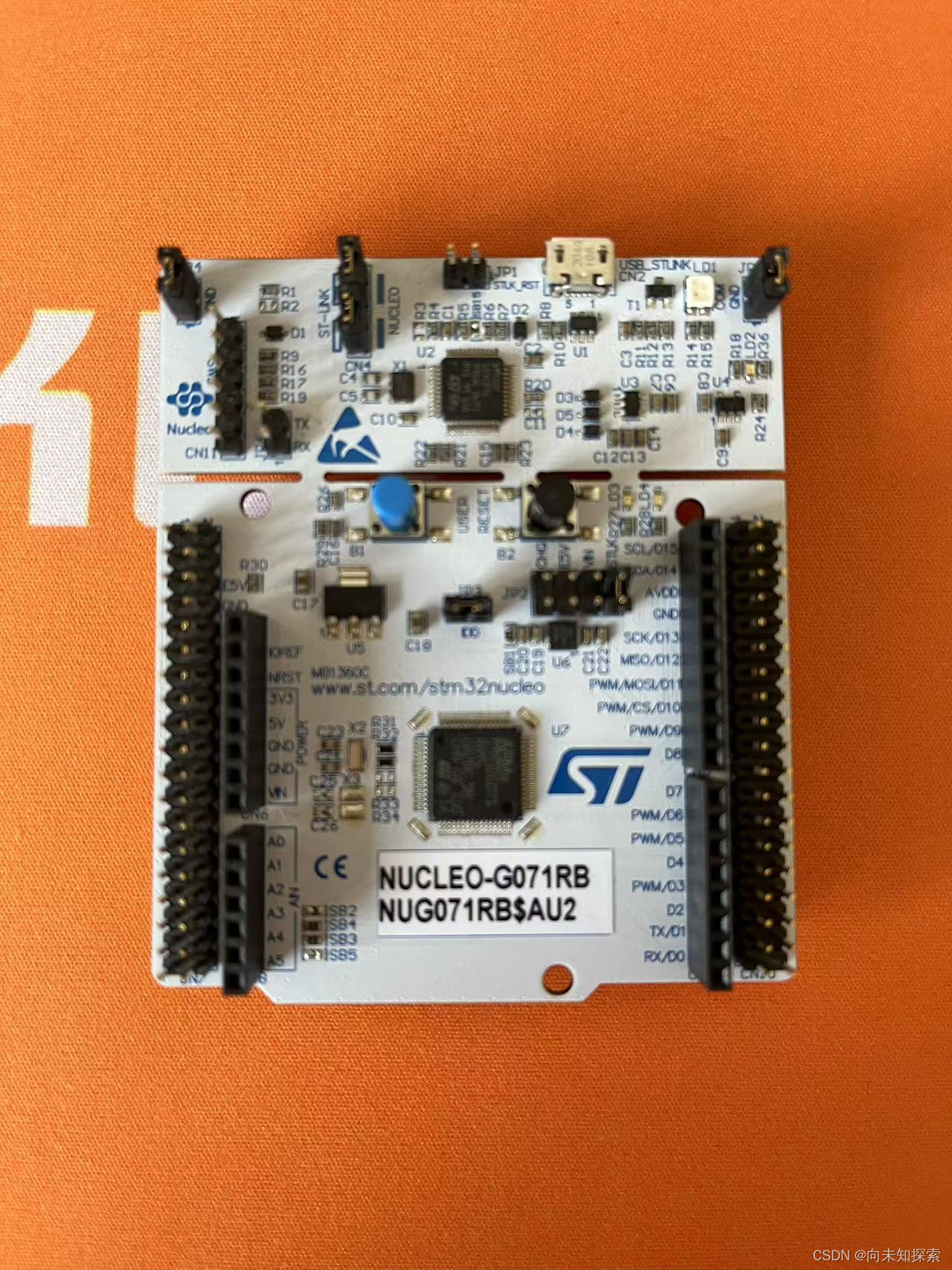

开发板概述

板载STM32G071RBT6单片机，64pins：

1. CPU：M0+内核，最高64MHz
2. 存储：128KB Flash，36KB SRAM
3. 接口：①ARDUINO Uno V3扩展连接器；②意法半导体的morpho延长引脚头，用于完全访问所有STM32 I/O
4. 调试器：ST Link V2-1用于调试和下载，内置了一颗STM32F103C8T6

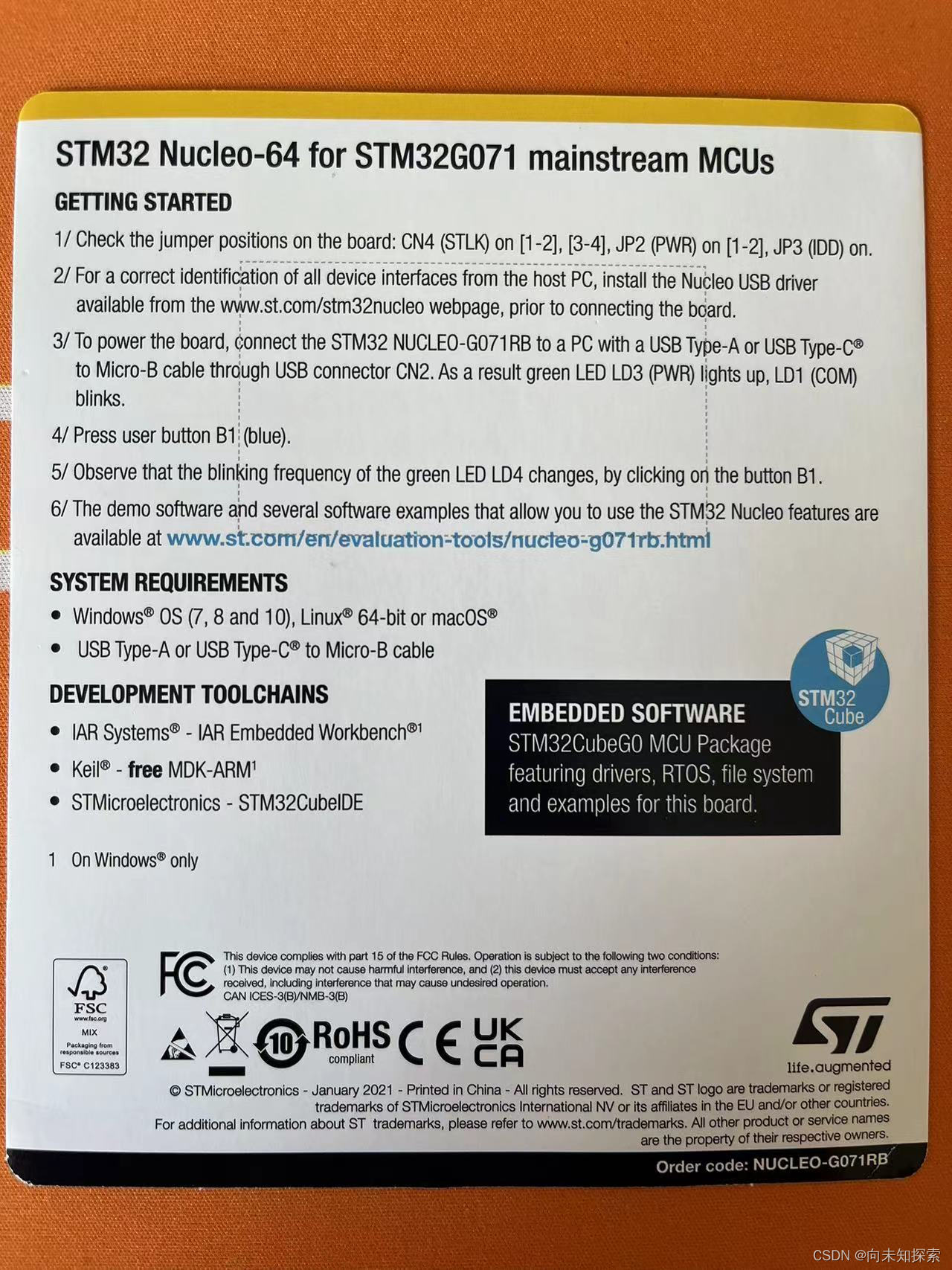

开始上手

• 短路以下端子：CN4（STLK）的1-2、3-4，JP2（电源）的1-2，JP3（电流检测）
• 装好开发板的驱动，再连接电脑。驱动下载地址：https://www.st.com/zh/evaluation-tools/stm32-nucleo-boards.html
• 默认状态下，用miciro usb接口的线缆（早年安卓手机的数据线）将开发板与PC连接。连接后，LD3（芯片电源）亮灯，LD1（仿真器芯片电源）闪烁
• 按下蓝色按键B1
• 观察到板载LD4的闪烁频率发生变化
• ST官网还提供了软件实例供开发者探索NUCLEO开发板：https://www.st.com/zh/embedded-software/stm32cubeg0.html

系统需求

• Windows操作系统（7、8、10，实测11也可以），Lunix 64位系统，Mac OS
• USB-A或USB-C到Micro-B USB连接线

开发工具链

• IAR，付费，IAR自有编译器，编译效果最好（速度快、体积小、执行效率高）
• Keil，即ARM-MDK，免费，Keil被arm收购了，个人推荐
• STM32CubeIDE，免费，GCC编译器，个人推荐


其他

官网链接：https://www.st.com/zh/evaluation-tools/nucleo-g071rb.html
