电源系列之BUCK电感工作模式

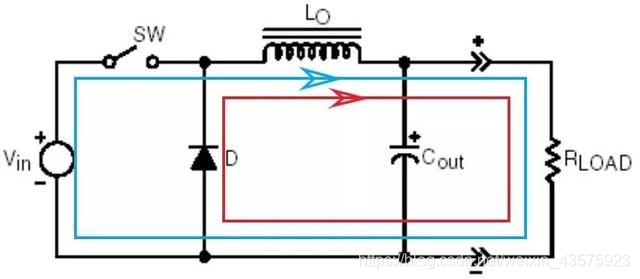

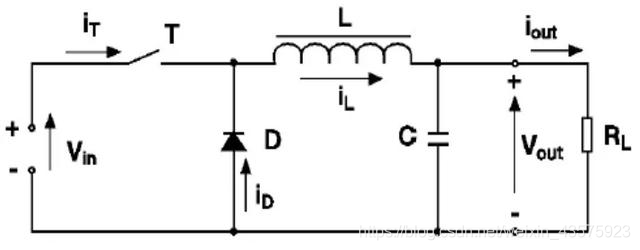

  Buck电源拓扑结构如图1所示，电压和电流极性如图2所示。Buck电源工作原理如下：1.开关管SW开通时，二极管D反向偏置而截止，二极管电流ID=0，输入电压经过电感给负载RL供电，同时电感和电容储能，电感电流IL逐渐增大，如图1中蓝色环路所示；2.开关管SW关断时，开关管电流IT=0，电感由于自身的自感电动势，通过二极管D续流，继续给负载RL供电，电感电流IL逐渐减小，如图1中红色环路所示。工作过程中，开关管以很高的频率（一般为几十KHz到MHz的量级）不断地重复开通和关断。

图1

图2

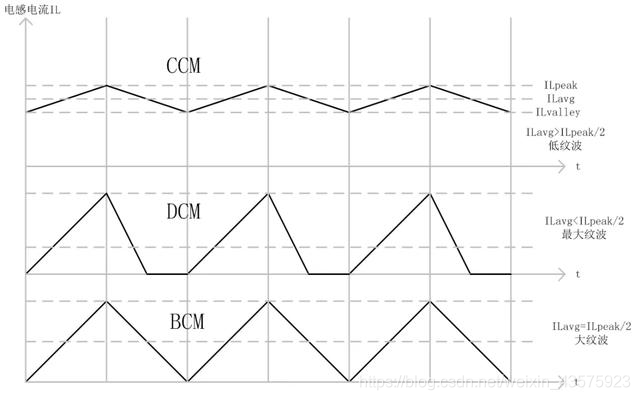

  根据能量守恒，在稳态条件下，电感两端电压在一个开关周期内的平均值为0，即伏秒平衡原理。根据电感电流在一个开关周期内是否连续，有三种工作模式，分别是CCM连续电流模式，BCM临界电流模式和DCM不连续电流模式，如图3所示。

图3
