最近读了Switching power Suppliers A - Z这本书，整理记录下来。

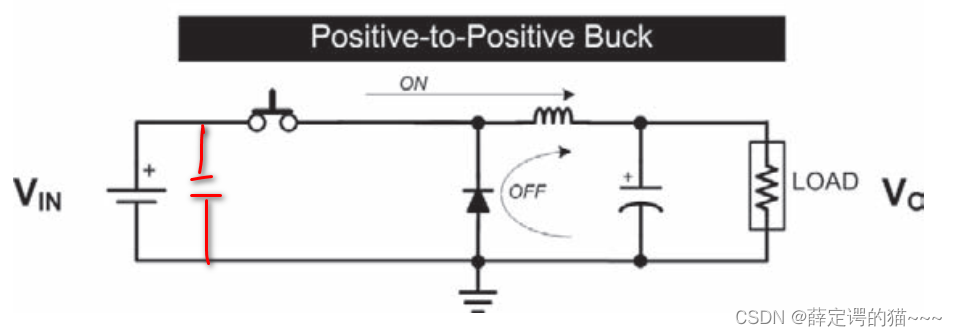

首先常用的buck电路的简图如下所示：（三种常用的拓扑结构的区别在于电感的位置，buck接输出，boost接输入，buck-boost接GND）

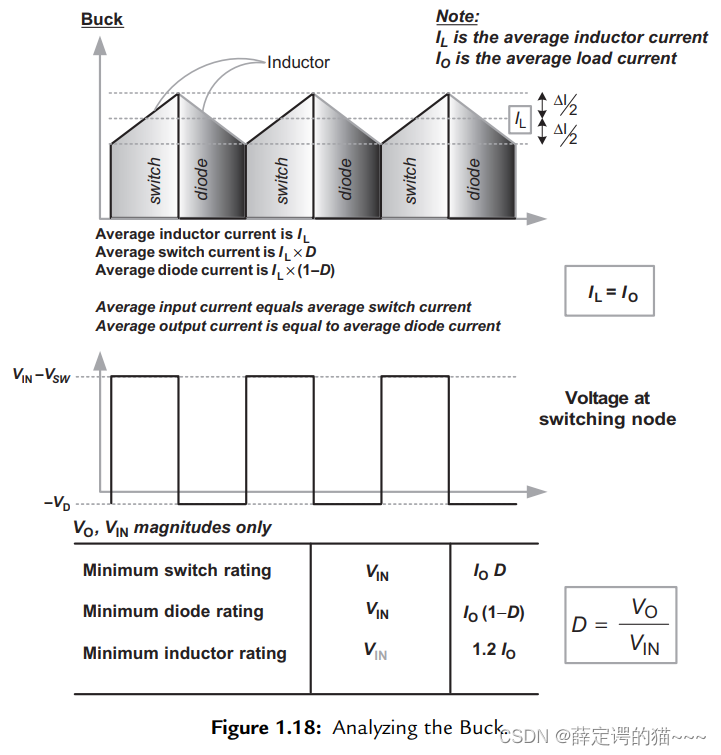

稳态时，开关导通时间的伏秒能量与开关关闭时的伏秒能量相等，根据 $L\tfrac{di}{dt} = U$ ，由此得出 $\Delta i$ 相等；忽略开关电压与二极管电压，VL $on$ = Vi - Vo ；VLoff = Vo ；同时 $I_{L}$ = $I_{o}$ ；r = $\Delta i$ /I，r典型值取为0.4，如果降低r比0.4小很多，则需要使用非常大的电感;如果增加r，电感的尺寸并没有减少很多，所以常规情况下，r的典型选择为0.4。

VLon X $\bigtriangleup$ ton = VLoff X $\Delta$ toff $\Rightarrow$ ton X（Vi - Vo）= toff X Vo； $\Rightarrow$ $\frac{ton}{ton +toff} = \frac{Vo}{Vi} = D$

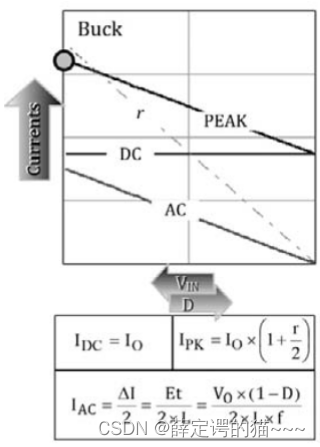

$\Rightarrow$ $\Delta i = \tfrac{Vo}{L X f} \left ( 1-D \right )$ $\Rightarrow$ 图像化表示如下图所示：

1）电感的基本定义：磁通量 $\phi$ = BA ；A是面积，B是磁感应强度，H是磁场强度；B= $\mu$ H； $\mu$ 是相对磁导率。交流电中，B与H不同步，B滞后于H，落后的角度就是铁芯损耗角；感应电压V = N d $\phi$ / dt

$\Rightarrow$ V = NA dB/dt；电感值L = N $\phi$ /I Henrys。由于磁通量 $\phi$ 正比于匝数N，所以L正比于N的平方；可以记为 L = $A_{L}$ X $N^{2}$ X $10^{-9}$ Henrys；当H在闭环上积分时，我们可以得出电流公式 $\oint H = I$ 。

根据V = L dI/dt = N d $\phi$ /dt = NA dB/dt； $\Rightarrow$ $\Delta B=L \Delta I / NA$ ；同理得出 $B \propto I$ ； $\Delta B \propto \Delta I$ ；

计算磁芯是否饱和， $B{pk}$ = $\frac{L}{NA}$ $I_{pk}$ ；大多数铁氧体磁芯能承受的B为0.3T= 300mT=3000 Gauss；第一眼看起来增大匝数，可以减小B，但是由于B与匝数的平方成正比，所以分子增加的速度高于分母，所以增大N，B同样也会增大。磁芯的损耗与 $\Delta B$ 和频率f成正比；

电感选型：关注感值与电流，电流包括温升电流与饱和电流，一些制造商将饱和电流（针对磁芯）定义为电感值降低20%的电流，温升电流（针对铜丝）定义为电感温度相较环境温度上升40摄氏度的电流。选型时取其小。根据上面的公式，电感与开关频率成反比，与负载成正比。

电感电流至少大于： $I_{L}$ + $\Delta I$ /2；电感损耗： $I_{rms}^{2}$ = $I_{DC}^{2}$ + $\Delta I^{^{2}}$ /12 ；Pcu = $I_{rms}^{2}$ X ESR；

Pcore = A X $B^{m}Xf ^{n}$ ；这里的B为 $\Delta B$ /2；一典型示例Pcore为2mW，Pcu为389mW；铜损比磁芯损耗高很多。根据以上图，电感设计选择 $V_{INMAX}$ 时计算。此时D最小， $\Delta I$ 最大。

2）二极管选型：最大电流 $I_{D} = I_{o}$ X （1- $D_{min}$ ）；最大电压为 $V_{INMAX}$ ；功耗 $P_{D}$ = $V_{D}$ X $I_{D}$

3）mos开关选型：最大电流即为D最大时的电流， $I_{rms-sw}^{2}$ 为直流的加上三角波部分即 $\Delta I^{^{2}}$ /12，则容易得出

$I_{rms-sw}^{2}$ = $D_{MAX}$ X( $I_{L-DMAX}^{2}$ + $\Delta I^{^{2}}$ /12)；其中 $\Delta I$ = r $I$ ；

3）输出电容选型：由于 $I_{L}$ = $I_{o}$ + $\Delta I$ ；其中默认负载电流是稳定的，那么输出电容上承担的电流即为 $\Delta I$ ，那么得出 $I_{rms-out}^{2}$ = $\Delta I^{^{2}}$ /12； $\Delta I$ 最大时对应的D最小；

输出电容的峰峰值最大电流为 $I_{o}$ X $r_{DMIN}$ ;

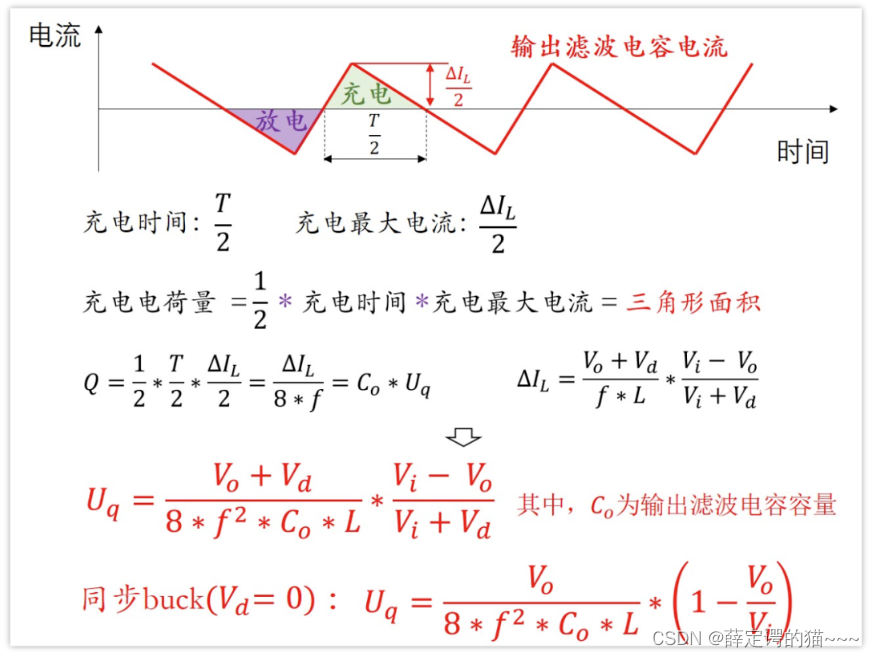

以下主要计算电容C引起的纹波电压。

4）输入电容选型：默认输入电流是稳定的，忽略效率，根据能量守恒 $I_{IN} X V_{IN} = I_{o} X V_{o}$ ；可以得出 $I_{IN}$ = D $I_{o}$ ；开关电流表达如下：

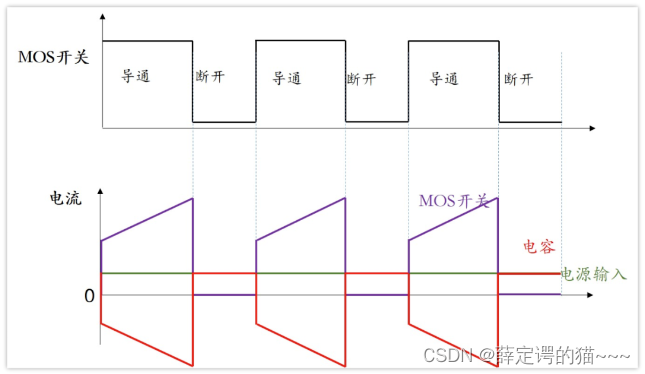

$\begin{Bmatrix} I_{sw} = I_{o} \, \, \, \, \, \, \, 0< t< ton & \\ I_{sw} = 0 \, \, \, \, \, \, \, \, \, \, \, ton< t < Ts & \end{Bmatrix}$ $\Rightarrow$ $\begin{Bmatrix} I_{cin} =I{o}- DI_{o} \, \, \, \, \, \, \, 0< t< ton & \\ I_{cin} = -DI{o} \, \, \, \, \, \, \, \, \, \, \, ton< t < Ts & \end{Bmatrix}$

根据 $I_{cin-rms}^{2} = \frac{1}{T}\left ( \int_{0}^{ton}\left ( I_{o}-DI_{o} \right ) ^{2}dt + \int_{ton}^{T}\left ( DI_{o} \right )^{2}dt\right )$

根据以上算式，得出 $I_{cin-rms}^{2} = I_{o}^{2}\left ( DX\left ( 1-D \right ) \right )$ ；

由于以上的式子没有考虑开关电流的输出纹波 $\Delta I$ ，若考虑，则在ton期间，输入电容的电流

$I_{cin}$ = $I_{o} - DI_{o}-\frac{\Delta I}{2}+\Delta I\frac{t}{TD}$ 更新上式后解得： $I_{cin-rms}^{2} = I_{o}^{2}XD\left ( 1-D \right )+D\frac{\Delta I^{2}}{12}$ ;

或者从另一方面理解，电感峰峰值为ΔI的三角波，大家熟知它的RMS值的平方是 $\Delta I^{^{2}}$ /12；即更新增加上式。

输入电容的峰峰值最大电流为 $I_{o}$ X（1+ $r_{dmin}$ /2）;

开关SW导通期间， $I_{cin} = I_{sw} - I_{in}$ ；其中 $I_{sw} \approx I_{o}$ ； $I_{in} \approx DI_{o}$ ；

根据 $I = C du/dt$ $\Rightarrow$ $\Delta u = \frac{\Delta t}{C}\, I_{c}$ 其中 $I_{c} = I_{o}\left ( 1-D \right )$ ； $\Delta t = \frac{D}{f}$ ；

$\Rightarrow$ $\Delta u = \frac{1}{Cf}\, \frac{V_{out}}{V_{in}}\, I{out}\, \left ( 1-\frac{V_{out}}{V_{in}} \right )$ ；上面是电容上引起的纹波电压，总纹波电压需要加上ESR上引起的。
