1、实现效果

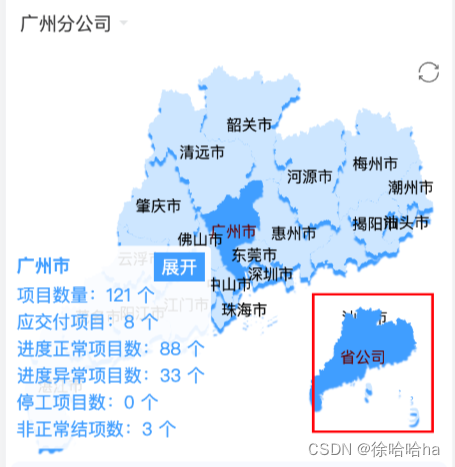

第一次进入该页面，默认一个小弹窗展示全省的数据，中间地图展示广东省全省各地市的数据，右下角展示广东省板块表示省公司，同时左上角还提供筛选按钮，实现对各地市和省公司的数据进行筛选，筛选后对应地市会被点亮，同时展示小弹窗数据。

2、实现步骤

以广东省全地市来讲述一下代码的主要实现步骤

（1）下载+引入：

echarts使用和其他开源插件一样，先下载，然后再项目中引入就可以使用了，具体实现可以参考官方文档。

echarts官方文档地址：快速上手 - 使用手册 - Apache ECharts

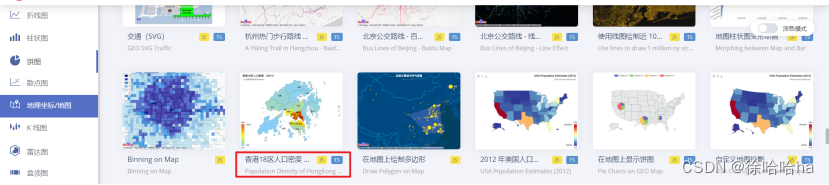

查看官方文档实例，找到符合自己需求的实例，然后就可以引入对应的组件进行改造使用。我本次使用地图坐标组件的香港人口密度组件

（2）数据准备：

查看文档，在使用该地图组件前首先需要获取地图JSON数据，在网上找了很多资料，找到一个可用的网页能够按需导出需要的地图JSON数据。导出地图JSON数据网址：简数科技

打开网址后根据需要筛选省份，选择GeoJSON格式数据（echarts-map组件需要使用该格式数据，另一种数据不生效），下面有对应链接，打开该链接然后右键将JSON文件保存下来就可以引入到代码里。

（3）代码实现：

HTML部分：

实现里面包含两部分，一部分是广东省所有地市数据的地图，另一部分是广东省地图。这块其实是引用了两个地图组件，然后通过样式调整，将省公司地图组件缩小放到右下角。

<!-- 地图数据 -->

    <div class="chartBox">

      <van-empty v-if="cityData.length === 0" :image="require('@/assets/images/projectManage/empty.png')" description="暂无数据"/>

      <div id="mapChart" :style="{ width: '100%', height: '100%' }" class="city-map"></div>

      <div id="proMapChart" :style="{ width: '30%', height: '30%' }" class="pro-map"></div>

    </div>

JS部分（查询出数据后进行地图组件渲染）：

渲染地图组件代码中包含地图组件自带的工具箱、弹出层、数据定义等配置项（官方文档还有很多配置项没用上，具体可参考官方文档配置项：Examples - Apache ECharts）。

import JSON from "./map.json";

import proJSON from "./china.json";

// 地市地图组件初始化

    initECharts() {

      this.$echarts.registerMap("广东", JSON);

      let myChart = this.$echarts.init(document.getElementById("mapChart"));

      let option = {

        tooltip: {

          trigger: "item", //提示框的触发方式

          enterable: true, //允许鼠标进入提示悬浮层中

          confine:true,  // 弹窗只允许出现在地图范围内

          backgroundColor: 'rgb(255 255 255 / 89%)',  // 设置背景颜色

          formatter: (data)=>{  // 提示框的格式化函数，用于自定义提示框的内容

            this.closeProToolTip();  // 关闭省公司弹窗取消高亮展示

            this.closeCityToolTip();  // 关闭其他地市高亮选择

            // 设置选中的高亮（如果取消过一次高亮后需要重新设置高亮，否则不显示）

            myChart.dispatchAction({

              type: "highlight",

              name: data.data.name,

            });

            let dataItem = this.cityData.filter(item =>item.REGION_CODE === data.data.value);

            this.mapClick = true;

            this.mapRegionCode = data.data.value;

            this.$emit('getMapRegion',data.data.value);  // 将点击地图获取的地市编码传出去

            this.screenForm = {

              name: data.data.name,

              PCNT: dataItem.length >0 ? dataItem[0].PCNT : 0,

              SHOULD_DELIVERY_CNT: dataItem.length >0 ? dataItem[0].SHOULD_DELIVERY_CNT : 0,

              UNDELAY_CNT: dataItem.length >0 ? dataItem[0].UNDELAY_CNT : 0,

              DELAY_CNT: dataItem.length >0 ? dataItem[0].DELAY_CNT : 0,

              STOP_CNT: dataItem.length >0 ? dataItem[0].STOP_CNT : 0,

              TER_CNT: dataItem.length >0 ? dataItem[0].TER_CNT : 0,

              ON_MAINTENANCE_CNT: dataItem.length >0 ? dataItem[0].ON_MAINTENANCE_CNT : 0,

              TERMINATION_CNT: dataItem.length >0 ? dataItem[0].TERMINATION_CNT : 0,

            };

            return (

              this.projectStage === '1002' ?

              `<div id="toolTipChild" style="display:flex;justify-content:space-between;"><h4 style="color:#409EFF">${data.data.name}</h4><button style="background:#409eff" onclick="openBox(this,'button')">展开</button></div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">项目数量：${dataItem.length >0 ? dataItem[0].PCNT : 0} 个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">应交付项目：${dataItem.length >0 ? dataItem[0].SHOULD_DELIVERY_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">进度正常项目数：${dataItem.length >0 ? dataItem[0].UNDELAY_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">进度异常项目数：${dataItem.length >0 ? dataItem[0].DELAY_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">停工项目数：${dataItem.length >0 ? dataItem[0].STOP_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">非正常结项数：${dataItem.length >0 ? dataItem[0].TER_CNT : 0}  个</div>`

              :

              `<div id="toolTipChild" style="display:flex;justify-content:space-between;"><h4 style="color:#409EFF">${data.data.name}</h4><button style="background:#409eff" onclick="openBox(this,'button')">展开</button></div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">项目数量：${dataItem.length >0 ? dataItem[0].PCNT : 0} 个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">在维项目数：${dataItem.length >0 ? dataItem[0].ON_MAINTENANCE_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">结项项目数：${dataItem.length >0 ? dataItem[0].TERMINATION_CNT : 0}  个</div>`

            )

          },

        },

        visualMap: {

          show: false,

          inRange: {

            color: ['#cee6ff']

          }

        },

        //工具箱

        toolbox: {

          show: true, //是否显示工具箱

          orient: "vertical", //工具箱的布局方向，可以设置为"horizontal"表示水平布局，或"vertical"表示垂直布局

          left: "right", //工具箱的水平位置，可以设置为具体的像素值或百分比，或使用预定义的值如"left"、"center"、"right"等

          top: "top", //工具箱的垂直位置，可以设置为具体的像素值或百分比，或使用预定义的值如"top"、"middle"、"bottom"等

          feature: {  //工具箱中的功能按钮，可以通过设置不同的属性来定义不同的功能按钮

            restore: {}, //重置按钮

          },

        },

        series: [

          {

            map: "广东", //地图的名称，可以是预定义的地图名称，也可以是自定义的地图名称

            zoom: 1, //当前视角的缩放比例

            roam: true, //是否开启平游或缩放

            scaleLimit: {  //滚轮缩放的极限控制

              min: 0.5,

              max: 2,

            },

            name: "广东省市图", //系列名称

            type: "map", //系列类型，用于指定图表的类型

            mapType: "广东", // 自定义扩展图表类型

            label: {

              show: true,  // 地图文字标签设置

            },

            layoutCenter: ["50%", "50%"], //图表布局的中心位置

            layoutSize: "100%", //图表布局的大小

            itemStyle: {

              normal: {

                borderWidth: '1px', // 边框宽度

                shadowColor: '#409EFF',

                shadowBlur: 1,

                shadowOffsetY: 4,

              },

              emphasis: {//鼠标移入高亮显颜色

                areaColor: '#409EFF'

              },

            },

            data: this.CITY_CODE_LIST,

          },

        ],

      };

      myChart.setOption(option);

      // 下拉框选择的实现地图高亮展示（同时关闭省公司高亮）

      if(!this.mapClick){

        this.closeProToolTip();

        if(this.regionCode && this.regionCode !== '999'){

          myChart.dispatchAction({

            type: "highlight",

            name: this.CITY_CODE_LIST.find(item =>item.value === this.regionCode).name,

          });

          myChart.dispatchAction({

            type: 'showTip', //显示提示框

            seriesIndex: 0,

            name: this.CITY_CODE_LIST.find(item =>item.value === this.regionCode).name,

          })

        }

      }

      window.addEventListener("resize", function () {

        myChart.resize();

      });

      window.openBox = (e,flag)=>{

        this.screen = true;

        if(flag === 'button'){

          e.parentNode.parentNode.style.display = 'none'; // 找到按钮元素父元素的父元素，设置display为none即可实现手动关闭（为了tooltip展开后关闭tooltip）

        }else{

          e.parentNode.style.display = 'none'; // 找到按钮元素父元素的父元素，设置display为none即可实现手动关闭（为了tooltip展开后关闭tooltip）

        }

      }

    },

// 查询省、市地图数据信息

    queryProjectCount(){

      const params = {

        QRY_TYPE: '1',

        REGION_CODE: '',

        PROJECT_STAGE: '1002',

        ...this.queryInfo,

      };

      // 接口请求

      this.$post(this.api.sale.project.queryProjectCount, {

        ...params

      }).then((r) => {

        const data = r.data.ROOT.BODY || {};

        if (data.RETURN_CODE !== '0') {

          this.$toast.fail('查询失败！' + r.data.ROOT.BODY.RETURN_MSG);

          return;

        }

        this.cityData = data.OUT_DATA;

        this.initECharts();

        this.initProECharts();

      });

    },

3、TipOne

（1）实现效果：弹窗层里面点击展开或者某一行数据，tooltip消失，底部弹出弹出层展示数据。

（2）主要实现代码（JS渲染地图组件方法里）：

tooltip: {

          trigger: "item", //提示框的触发方式

          enterable: true, //允许鼠标进入提示悬浮层中

          confine:true,  // 弹窗只允许出现在地图范围内

          backgroundColor: 'rgb(255 255 255 / 89%)',  // 设置背景颜色

          formatter: (data)=>{  // 提示框的格式化函数，用于自定义提示框的内容

            this.closeProToolTip();  // 关闭省公司弹窗取消高亮展示

            this.closeCityToolTip();  // 关闭其他地市高亮选择

            // 设置选中的高亮（如果取消过一次高亮后需要重新设置高亮，否则不显示）

            myChart.dispatchAction({

              type: "highlight",

              name: data.data.name,

            });

            let dataItem = this.cityData.filter(item =>item.REGION_CODE === data.data.value);

            this.mapClick = true;

            this.mapRegionCode = data.data.value;

            this.$emit('getMapRegion',data.data.value);  // 将点击地图获取的地市编码传出去

            this.screenForm = {

              name: data.data.name,

              PCNT: dataItem.length >0 ? dataItem[0].PCNT : 0,

              SHOULD_DELIVERY_CNT: dataItem.length >0 ? dataItem[0].SHOULD_DELIVERY_CNT : 0,

              UNDELAY_CNT: dataItem.length >0 ? dataItem[0].UNDELAY_CNT : 0,

              DELAY_CNT: dataItem.length >0 ? dataItem[0].DELAY_CNT : 0,

              STOP_CNT: dataItem.length >0 ? dataItem[0].STOP_CNT : 0,

              TER_CNT: dataItem.length >0 ? dataItem[0].TER_CNT : 0,

              ON_MAINTENANCE_CNT: dataItem.length >0 ? dataItem[0].ON_MAINTENANCE_CNT : 0,

              TERMINATION_CNT: dataItem.length >0 ? dataItem[0].TERMINATION_CNT : 0,

            };

            return (

              this.projectStage === '1002' ?

              `<div id="toolTipChild" style="display:flex;justify-content:space-between;"><h4 style="color:#409EFF">${data.data.name}</h4><button style="background:#409eff" onclick="openBox(this,'button')">展开</button></div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">项目数量：${dataItem.length >0 ? dataItem[0].PCNT : 0} 个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">应交付项目：${dataItem.length >0 ? dataItem[0].SHOULD_DELIVERY_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">进度正常项目数：${dataItem.length >0 ? dataItem[0].UNDELAY_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">进度异常项目数：${dataItem.length >0 ? dataItem[0].DELAY_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">停工项目数：${dataItem.length >0 ? dataItem[0].STOP_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">非正常结项数：${dataItem.length >0 ? dataItem[0].TER_CNT : 0}  个</div>`

              :

              `<div id="toolTipChild" style="display:flex;justify-content:space-between;"><h4 style="color:#409EFF">${data.data.name}</h4><button style="background:#409eff" onclick="openBox(this,'button')">展开</button></div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">项目数量：${dataItem.length >0 ? dataItem[0].PCNT : 0} 个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">在维项目数：${dataItem.length >0 ? dataItem[0].ON_MAINTENANCE_CNT : 0}  个</div>`

              + `<div style="color:#409EFF" onclick="openBox(this)">结项项目数：${dataItem.length >0 ? dataItem[0].TERMINATION_CNT : 0}  个</div>`

            )

          },

        },

window.openBox = (e,flag)=>{

        this.screen = true;

        if(flag === 'button'){

          e.parentNode.parentNode.style.display = 'none'; // 找到按钮元素父元素的父元素，设置display为none即可实现手动关闭（为了tooltip展开后关闭tooltip）

        }else{

          e.parentNode.style.display = 'none'; // 找到按钮元素父元素的父元素，设置display为none即可实现手动关闭（为了tooltip展开后关闭tooltip）

        }

      }

4、TipTwo

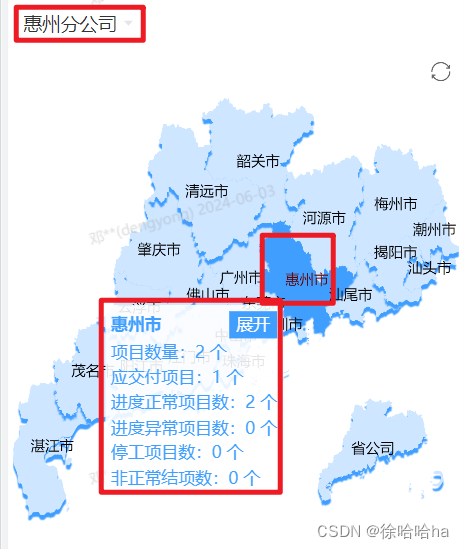

（1）实现效果：点击左上角下拉框，选择某个地市数据后地图上该地市板块被点亮并且弹出tooltip展示数据。

主要实现代码：

定义一个字段，用于判断是否点击地图组件，默认为false，当点击地图组件会触发tooltip中formatter方法，此时设置mapClick为true。如果是通过下拉框选的话，重新渲染地图组件，此时mapClick为false就会进入到高亮地图和弹出tooltip弹出层的方法中。

注意：dispatchAction中name对应地图上的名称，highlight标识高亮，showTip标识展示弹出层。

      mapClick:false,

// 下拉框选择的实现地图高亮展示（同时关闭省公司高亮）

      if(!this.mapClick){

        this.closeProToolTip();

        if(this.regionCode && this.regionCode !== '999'){

          myChart.dispatchAction({

            type: "highlight",

            name: this.CITY_CODE_LIST.find(item =>item.value === this.regionCode).name,

          });

          myChart.dispatchAction({

            type: 'showTip', //显示提示框

            seriesIndex: 0,

            name: this.CITY_CODE_LIST.find(item =>item.value === this.regionCode).name,

          })

        }

      }

5、TipThree

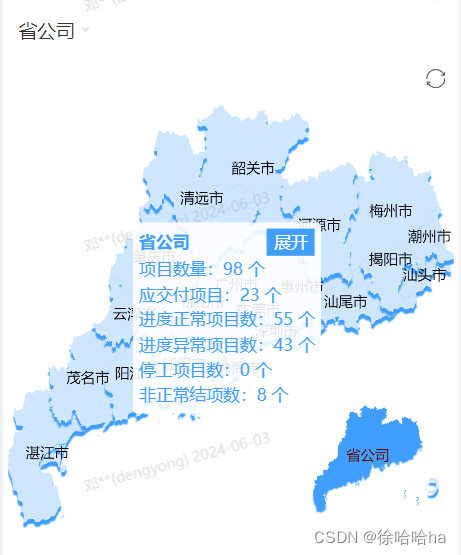

（1）问题展示：由于全广东省地市地图和省公司地图是两个地图，因此会出现点击省公司模块后再点击地市出现两个高亮展示。

（2）实现效果：点击省公司关闭其他地市高亮和弹窗；点击其他地市取消省公司高亮和弹窗。

（3）主要实现代码：

dispatchAction设置type为downplay取消高亮展示。

当点击地图组件的时候，在tooltip的formatter方法中调用对应取消高亮的方法（点击地市调用取消省公司高亮方法，点击省公司调用取消地市高亮方法）

    // 项目管理视图点击筛选关闭toolTip

    closeTooltip(){

      if(document.getElementById("toolTipChild")){

        document.getElementById("toolTipChild").parentNode.style.display = 'none';

      }

      if(document.getElementById("toolTipChildPro")){

        document.getElementById("toolTipChildPro").parentNode.style.display = 'none';

      }

    },

    // 关闭所选市弹窗并取消高亮展示

    closeCityToolTip(){

      let myChart = this.$echarts.init(document.getElementById("mapChart"));

      if(document.getElementById("toolTipChild")){

        document.getElementById("toolTipChild").parentNode.style.display = 'none';

        myChart.dispatchAction({

          type: "downplay",

        });

      }

    },

    // 关闭所选省弹窗并取消高亮展示

    closeProToolTip(){

      let myProChart = this.$echarts.init(document.getElementById('proMapChart'));

      if(document.getElementById("toolTipChildPro")){

        document.getElementById("toolTipChildPro").parentNode.style.display = 'none';

        myProChart.dispatchAction({

          type: "downplay",

          name: '省公司',

        });

      }

    },

6、TipFour

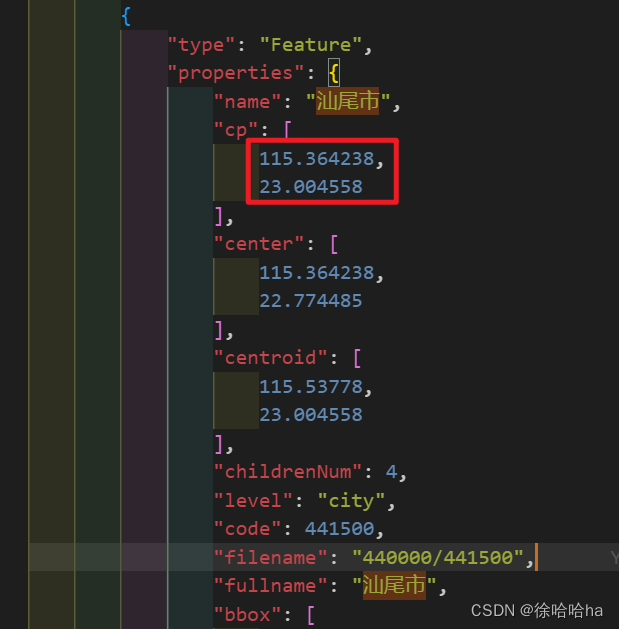

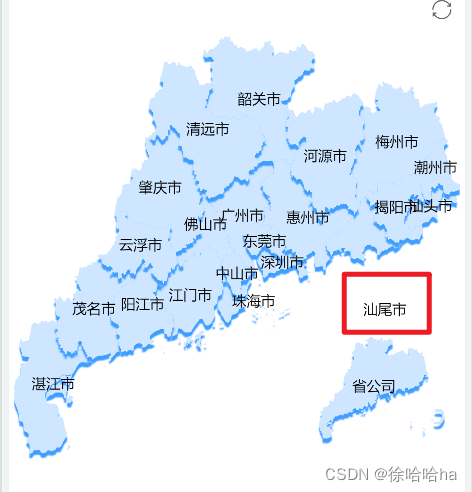

（1）问题展示：JSON文件展示的地图数据中汕尾会出现字体偏移。

（2）实现效果：将汕尾市字体移到汕尾板块地图中心位置。

（3）主要实现代码：

修改对应地市中引入的地图JSON数据即可

7、TipFive

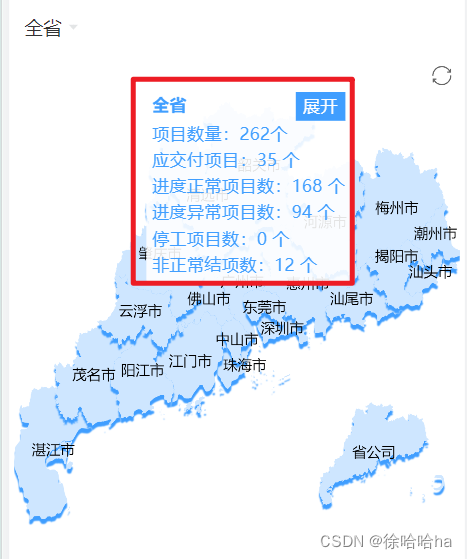

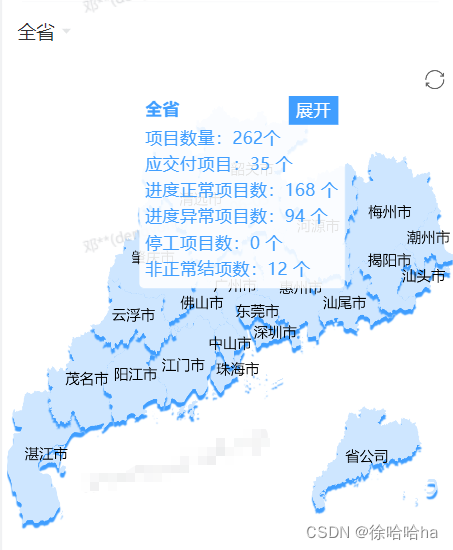

（1）实现效果：首次进入页面默认展示全省数据弹窗。

（2）主要实现代码：

HTML部分：

单独一个弹窗用于展示全省数据，在下拉框选择全省数据是，展示该弹窗并取消其他地市和省公司的高亮和弹出层。

<!-- 全省项目概况 -->

    <div class="allStyle" v-if="allInfoShow">

      <div id="toolTipChildPro" style="display:flex;justify-content:space-between;">

        <h4 style="color:#409EFF">全省</h4>

        <button style="background:#409eff" onclick="openBox(this,'button')">展开</button>

      </div>

      <div v-if="this.projectStage === '1002'" style="color:#409EFF" onclick="openBox(this)">项目数量：{{ screenForm.PCNT }}个</div>

      <div v-if="this.projectStage === '1002'" style="color:#409EFF" onclick="openBox(this)">应交付项目：{{ screenForm.SHOULD_DELIVERY_CNT }} 个</div>

      <div v-if="this.projectStage === '1002'" style="color:#409EFF" onclick="openBox(this)">进度正常项目数：{{ screenForm.UNDELAY_CNT }} 个</div>

      <div v-if="this.projectStage === '1002'" style="color:#409EFF" onclick="openBox(this)">进度异常项目数：{{ screenForm.DELAY_CNT }} 个</div>

      <div v-if="this.projectStage === '1002'" style="color:#409EFF" onclick="openBox(this)">停工项目数：{{ screenForm.STOP_CNT }} 个</div>

      <div v-if="this.projectStage === '1002'" style="color:#409EFF" onclick="openBox(this)">非正常结项数：{{ screenForm.TER_CNT }} 个</div>

      <div v-if="this.projectStage === '1003'" style="color:#409EFF" onclick="openBox(this)">项目数量：{{ screenForm.PCNT }} 个</div>

      <div v-if="this.projectStage === '1003'" style="color:#409EFF" onclick="openBox(this)">在维项目数：{{ screenForm.ON_MAINTENANCE_CNT }} 个</div>

      <div v-if="this.projectStage === '1003'" style="color:#409EFF" onclick="openBox(this)">结项项目数：{{ screenForm.TERMINATION_CNT }} 个</div>

    </div>

JS部分

// 下拉框选择的实现地图高亮展示

      if(!this.mapClick){

        this.closeCityToolTip();

        if(this.regionCode === '999'){

          myChart.dispatchAction({

            type: "highlight",

            name: '省公司',

          });

          myChart.dispatchAction({

            type: 'showTip', //显示提示框

            seriesIndex: 0,

            name: "省公司",

          })

        }else if(!this.regionCode){  // 弹出全省项目概况

          this.allInfoShow = true;

          let PCNT = 0;

          let SHOULD_DELIVERY_CNT = 0;

          let UNDELAY_CNT = 0;

          let DELAY_CNT = 0;

          let STOP_CNT = 0;

          let TER_CNT = 0;

          let ON_MAINTENANCE_CNT = 0;

          let TERMINATION_CNT = 0;

          if(this.cityData.length > 0){

            this.cityData.forEach(item =>{

              PCNT = PCNT + (item.PCNT || 0);

              SHOULD_DELIVERY_CNT = SHOULD_DELIVERY_CNT + (item.SHOULD_DELIVERY_CNT || 0);

              UNDELAY_CNT = UNDELAY_CNT + (item.UNDELAY_CNT || 0);

              DELAY_CNT = DELAY_CNT + (item.DELAY_CNT || 0);

              STOP_CNT = STOP_CNT + (item.STOP_CNT || 0);

              TER_CNT = TER_CNT + (item.TER_CNT || 0);

              ON_MAINTENANCE_CNT = ON_MAINTENANCE_CNT + (item.ON_MAINTENANCE_CNT || 0);

              TERMINATION_CNT = TERMINATION_CNT + (item.TERMINATION_CNT || 0);

            })

          }

          this.screenForm = {

            name: '全省',

            PCNT: PCNT,

            SHOULD_DELIVERY_CNT: SHOULD_DELIVERY_CNT,

            UNDELAY_CNT: UNDELAY_CNT,

            DELAY_CNT: DELAY_CNT,

            STOP_CNT: STOP_CNT,

            TER_CNT: TER_CNT,

            ON_MAINTENANCE_CNT: ON_MAINTENANCE_CNT,

            TERMINATION_CNT: TERMINATION_CNT,

          };

        }

      }

style部分

.allStyle {

  position: absolute;

  display: block;

  border-style: solid;

  white-space: nowrap;

  z-index: 9999999;

  transition: left 0.4s cubic-bezier(0.23, 1, 0.32, 1) 0s, top 0.4s cubic-bezier(0.23, 1, 0.32, 1) 0s;

  background-color: rgba(255, 255, 255, 0.89);

  border-width: 0px;

  border-color: rgb(51, 51, 51);

  border-radius: 4px;

  color: rgb(255, 255, 255);

  font: 14px / 21px;

  padding: 5px;

  left: 30%;

  top: 20%;

  pointer-events: auto;

}

徐哈哈ha

关注

26
点赞
踩
15

收藏

觉得还不错? 一键收藏
0
评论
E-charts地图组件使用记录

第一次进入该页面，默认一个小弹窗展示全省的数据，中间地图展示广东省全省各地市的数据，右下角展示广东省板块表示省公司，同时左上角还提供筛选按钮，实现对各地市和省公司的数据进行筛选，筛选后对应地市会被点亮，同时展示小弹窗数据。以广东省全地市来讲述一下代码的主要实现步骤。
复制链接

扫一扫

专栏目录
