蓝牙BLE学习-GATT和ATT

1. GATT

GATT-Generic Attribute profle-通用属性配置文件。GATT层是传输真正数据所在的层。包括了一个数据传输和存储架构以及其基本操作。GATT用来规范attribute中的数据内容，并运用group（分组）的概念对attribute进行分类管理。没有GATT，BLE协议栈也能跑。但互联互通就会出问题，也正是因为有了GATT和各种各样的应用profile，BLE摆脱了Zigbee等无线协议的兼容性困境，成为了出货量最大的2.4G无线通信产品。

GATT定义了两类角色：服务端（server）和客户端（client），GATT角色无需和GAP角色绑定，但是可能由更高层的规范进行指定。

除了GAP定义角色外（GAP定义广播者，扫描者，外围设备，中央设备），BLE还定义了另外2种角色：GATT服务端和GATT客户端。这两种角色完全独立于GAP的角色。提供数据的设备被称为GATT服务端，访问GATT服务端而获得数据的设备被称为GATT客户端。即一个设备可以同时作为客户端和服务端。通常情况下，外围设备为服务端，提供数据。手机作为客户端，访问数据。

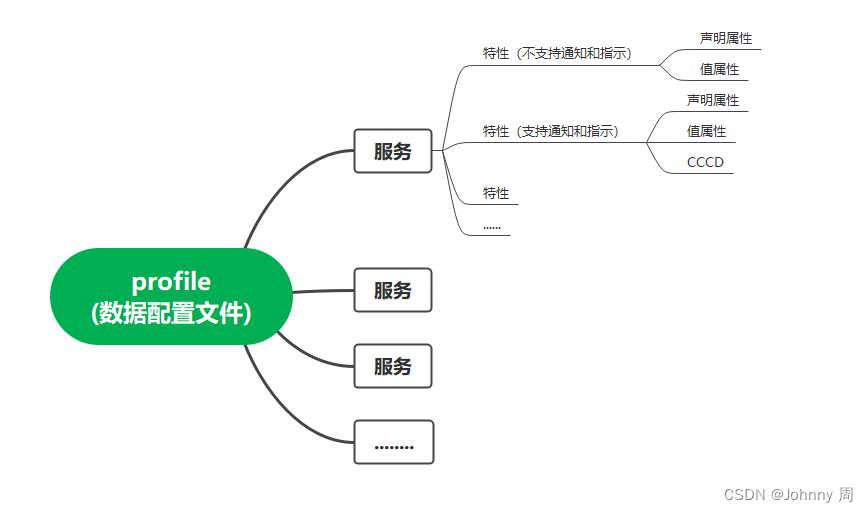

 一个GATT服务器通过一个称为属性表的表格组织数据，这些数据就是用于真正发送的数据。

 2.属性ATT

属性协议（Attribute Protocol）简称ATT。是GATT和GAP的基础。

就属性来说，一个属性其实就是一条数据，属性是BLE数据提供单元，也是蓝牙空中传播数据的最上层，BLE开发过程中接触最多的就是这一层。

一个属性包含了句柄、UUID、值。数据的结构如下图：

2.1 Attribute Handle

属性句柄（Attribute Handle）占2个字节，犹如指向属性实体的指针，对端设备可以通过属性句柄来访问该属性。

属性句柄值的范围：0x0000 ~ 0xFFFF。

2.2 Attribute Type

属性类型（Attribute type）是用来区分当前属性是服务项还是特征值等，一般用UUID来表示。

UUID（universally unique identifier，通用唯一识别码）是一个软件构建标准，并非BLE独有的概念，一个合法的UUID，一定是随机的，全球唯一的，不应该出现两个相同的UUID。但是在一个GATT表中可能有许多属性，这些属性可能有相同的UUID。

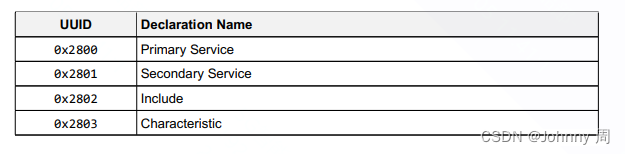

BLE的属性类型主要有四个大类



Primary Service（首要服务项）：0x2800

Secondary Service（次要服务项）：0x2801

Include（包含服务项）：0x2802

Characteristic（特征值）：0x2803

常用的UUID：
