Altium designer – 基本规则设置 (3)

过孔设置Hole

硬件设计

  1. 软件 Altium designer 10
  2. PCB设计

规则设置

GND过孔 - 15mil / 20mil
信号线 - 20mil / 30mil
电源线 - 30mil / 40mil

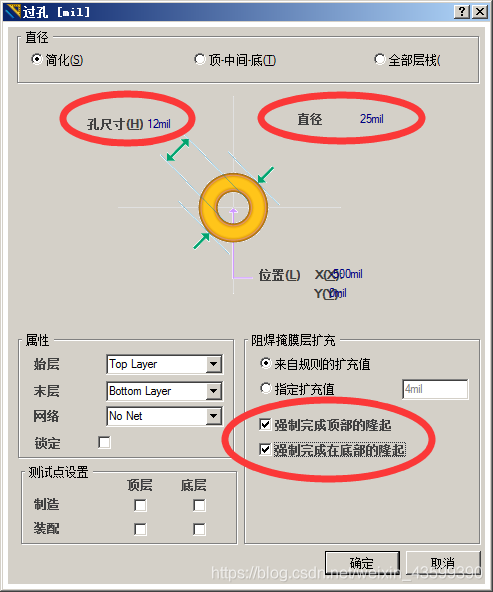

过孔设计（GND覆铜过孔）

孔直径：12mil
外直径：25mil
强制完成顶部隆起 Solder Mask Tenting - Top
强制完成底部隆起 Solder Mask Tenting - Bottom

案例

在这里插入图片描述
