Verilog有符号和无符号运算设计分析

主要内容是对有符号数和无符号数在设计时，数据是怎样传递的，符号位是怎样来的，以及相关的几种运算设计应当遵循怎样的想法。
最近对加减乘除运算很困惑，主要是对于有符号数的运算的困扰，如果运算出现负数怎么办。对于数据的赋值应该是怎样的，里面的数据是怎样存储的。
找来找去不如直接看Verilog标准verilog 2001里面写的很清楚。
具体的部分是在4.1.5小节中讲述的。
几种运算符的使用如下：

运算	功能
a + b	a加b
a - b	a减b
a * b	a乘以b
a / b	a除以b
a % b	a除以b的余数
a ** b	a的b次方（在设计时，b只能是常量）

说明：
1、 整数除法将截断任何小数部分，也就是向下取整。对于除法运算符（/）或模数运算符（%），如果第二个操作数为零，则整个结果值应为x。模数运算符，例如y % z，当第一个操作数被第二个操作数除时给出余数，因此当z正好除y时为零。模数运算的结果应取第一个操作数的符号。
2、幂运算符（**）的第一个和第二个操作数以及其赋值结果，应当保证，全为有符号数或全为无符号数。如果第一个操作数为零且第二个操作数为非正，或者第一个操作数为负且第二个操作数不是整数值，则幂运算符的结果是未指定的。
对于取模运算符，其各种情况的运算结果如下：

运算	取余
3%2	1
-3%2	-1
2%2	0
-3’d3%2	1(-3‘d3被视为一个大的正数，除以2时余下1)

1.数据传递

在理解有符号和无符号数的运算之前，我觉得至少要明白我们在设计中，寄存器都是怎样进行赋值的，数据是怎样进行传递的，只有知道了其存储数据和传递数据的方式了，才能正确使用Verilog代码进行设计有符号数和无符号数的运算。
首先看其定义

Data type	Interpretation
unsigned net	无符号数
signed net	有符号数 （按二进制补码存储）
unsigned reg	无符号数
signed reg	有符号数 （按二进制补码存储）
integer	有符号数 （按二进制补码存储）（可以理解为C语言的int型数据）
time	无符号数
real ,realtime	有符号数, 浮点类型

有符号数一般定义就是在数据类型前面加上signed，如果不加就是默认成无符号数。

1.1.常量赋值

如果用常量直接对数据进行赋值，如下代码方式：

reg  [3:0] regA;    //无符号
//reg signed [3:0] regA;    //有符号定义
always@(posedge clk)
begin
	regA <= 4'd10;   //正数赋值
	//regA <= 4'd10;  //负数赋值
end

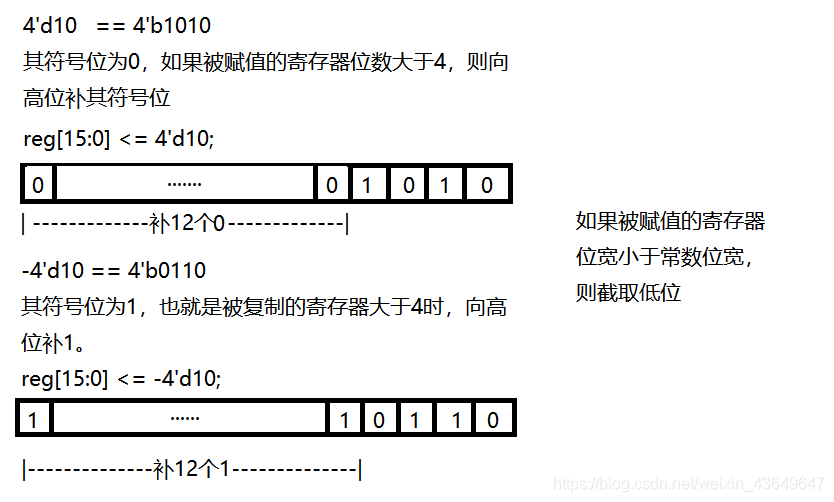

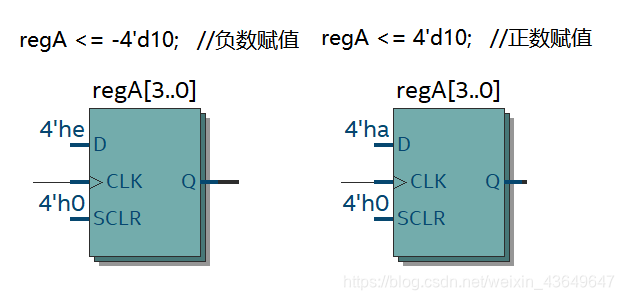

结果如上图，如果直接赋值的话，正数是直接按照被赋值寄存器的位宽进行赋值的，而负数，无论是定义的有符号还是无符号寄存器，都是赋值其补码（不包括其符号位）（剩余的按符号位补）。如下图：

这里写一个被赋值寄存器位宽超过赋值的常量位宽的代码进行验证：

reg  [5:0]  a;
initial
begin
	a = 4'd10;     //1
	#4
	a = -4'd10;
end

再写一个被赋值的寄存器位宽小于常量位宽的情况：

reg  [2:0]  a;
initial
begin
	a = 4'd10;
	#4
	a = -4'd10;
end

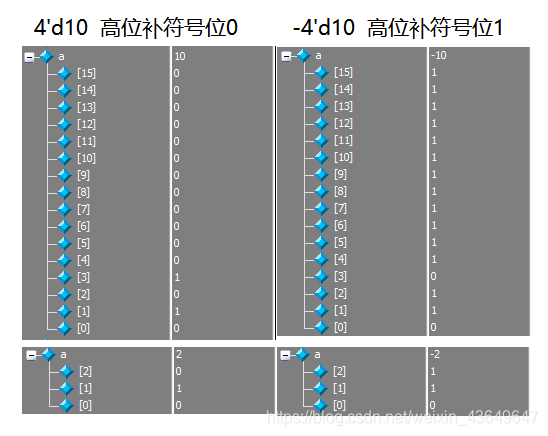

仿真显示，跟上面分析的完全一致，所以被赋值的寄存器无论是否有符号定义，其赋值结果都是一样的。
这里需要注意一点，我们在用常量对寄存器进行赋值的时候，代码设计要写成十进制（或者16进制以及8进制）的形式才会按照这种高位补符号位，如果写成二进制，而二进制数据是默认为无符号数的，因此高位是直接补0的（无论赋给有符号数还是无符号数）。因此在设计运算电路的时候，尽量不使用二进制代码

这里在学习的过程中发现了一个常数表示方法：

reg [3:0] regA   //这里设置为4位，最高位作为符号位
always@(posedge clk)
begin
regA <= 3'sd5;
end

sd表示有符号十进制的意思，也就是说把上面5转换成二进制为101，其第一位为符号位,因此存入regA的数据是101再加上其符号位1101。如果表达式写成这样

regA <= -3'sd5;

应当这样进行理解，-5的二进制补码为011则其最高位为0所以最后存入寄存器regA的是0011。

1.2.寄存器赋值

上一节已经分析了常量赋值到寄存器，因此下面的理解应该就很轻松了，可以提前思考一下，如果是无符号寄存器传数据，应该是位宽不够时，向高位补0，如果是有符号寄存器传数据，此时应该就是跟常量赋值类似，位宽不够，向高位补符号位。下面进行验证。
注：
上面已经说了被赋值的寄存器的定义是否为signed，其赋值的方案都是一样的，因此下面验证时，被赋值的寄存器均设置为无符号了。

1.2.1.无符号寄存器传数据

reg  [3:0]  a;
reg  [6:0]  b;   //验证高位补什么数据
reg  [1:0]  c;   //验证位宽较低时怎样截数据
always@(posedge clk)
begin
	b <=  a;
	c <=  a;
end
initial
begin
	clk = 1;
	#4
	a= 4'b1010;
	#4
	a= 4'b0101;
    #20
	$stop;
end

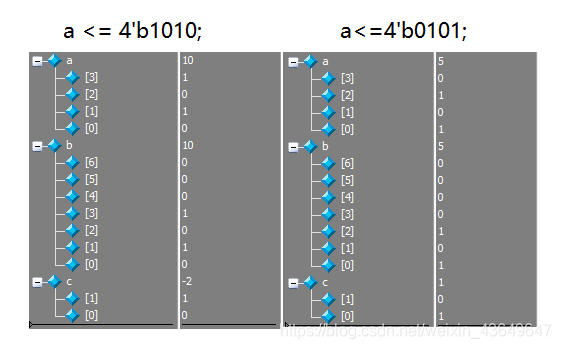

从仿真的二进制结果来看，将a定义成无符号数的时候，如果被赋值寄存器的位宽较大，则向高位补0，较小，则直接截取对应低位。与前面的想法一样。

1.2.2.有符号寄存器传数据

这里只将上面的a和b定义成有符号数即可。

reg	signed 	[3:0]  a;
reg signed	[6:0]  b;    //当a的输入也是有符号数的时候，b可以不定义成无符号数。
						 //因为默认向高位补符号位

为什么b也定义成有符号数：因为如果不这样，当写代码的时候a的输入用二进制表示的，会导致不能向高位补符号位，而是补0，这里把b也定义成有符号数，就是为了实现当a的位宽不够时，能够向高位补符号位。

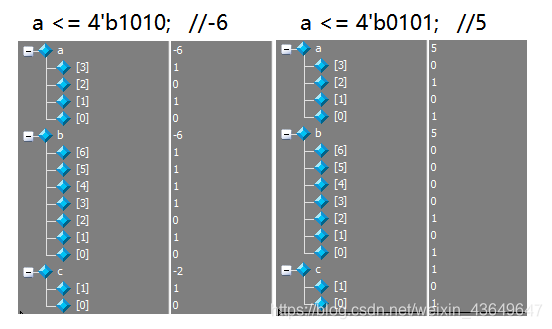

同样看二进制结果，因为a和b被定义成了有符号寄存器，所以最高位为符号位，则在赋值的时候，向高位补符号位，而不是0。

综上：
所有的常数赋值，正数的数据都是直接转换成二进制，然后向高位补符号位，最后存入寄存器中，而负数数据都是转换成二进制补码，然后向高位补符号位，存入寄存器中的。

1.3.总结

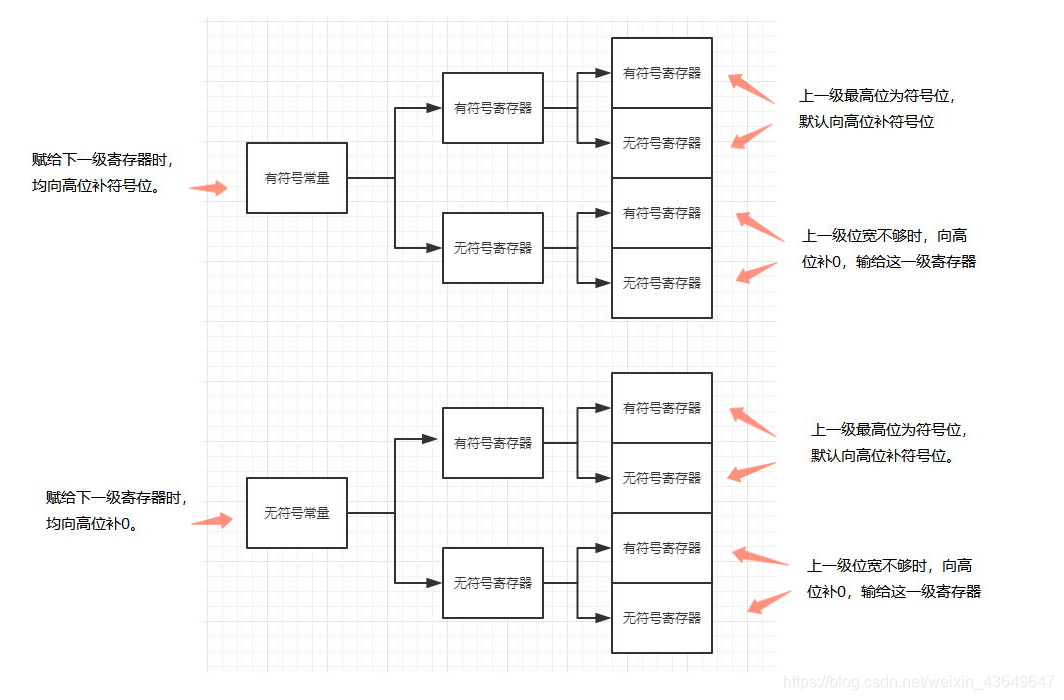

对各种传输数据进行一个总结：

有符号常量就是指用10进制、16进制、8进制的表示，无符号常量就是指2进制表示。
因此我们在进行有符号运算的时候，一定要保证输入输出都定义成有符号数，同时也要注意输入寄存器的输入端的数据是有符号还是无符号，以及他们的位宽是多少。

2.运算

2.1.加法

2.1.1.无符号

代码：

reg [3:0] a,b;
reg [4:0] c;    //结果多写一位，主要是防止溢出。
always@(posedge clk)
begin
	c <=  a + b;
end

仿真正确。

2.1.2.有符号

代码：

reg signed [3:0] a,b;  //实际上，前面已经说了，无论输入是否定义成有符号数，其存入的数据都是补码。但是加法器的输出必须被定义成有符号数，这样才能正确传递符号位。
reg signed [4:0] c;    //结果多写一位，主要是防止溢出。
always@(posedge clk)
begin
	c <=  a + b;
end

对于输入的数据a和b（位宽width），我们需要保证输入数据的绝对值最大不超过width-1也就是范围在-2^(width-1)~2^(width-1)；
测试：

a = 4'd4;
b = -4'd3;
#20
a = -4'd4;
b = 4'd2;
#20

验证正确。
注:
如果输入或输出均不定义成有符号数
其运算出的结果应当是这样的，综合之后使用的是5位加法器，其最终结果如果转换成有符号，为-15，无符号，则为17 。

因此在设计的时候，还是全部带上有符号数，这样也方便后续数据传递。

2.2.减法

2.2.1.无符号

代码：

reg [3:0] a,b;
reg [4:0] c;    //结果多写一位，主要是防止溢出。
always@(posedge clk)
begin
	c <=  a - b;
end

测试

注：
无符号肯定要保证输入输出都是正数才行，也就是被减数必须大于等于减数。

2.2.2.有符号

代码：

reg signed [3:0] a,b;
reg signed  [4:0] c;    //结果多写一位，主要是防止溢出。
always@(posedge clk)
begin
	c <=  a - b;
end

这里看一下硬件电路的实现：
代码：

module top(
	input clk,
	input signed [3:0] a,
	input signed [3:0] b,
	output  [4:0] o
);
reg signed [3:0] a0,b0;  //实际上，前面已经说了，无论输入是否定义成有符号数，其存入的数据都是补码。但是加法器的输出必须被定义成有符号数，这样才能正确传递符号位。
reg signed [4:0] c;    //结果多写一位，主要是防止溢出。
always@(posedge clk)
begin
	a0 <= a;
	b0 <= b;
	c <=  a0 - b0;
end
assign o = c;
endmodule

结果如上图，是通过加法器来实现减法运算的，通过综合出的电路可知道
是一个6位的加法器
被减数和减数经过一位拼接送入加法器A端，即

A[5:0] = {a0[3],a0,1'b1}
B[5:0] = {~{a0[3],a0},1'b1}

然后加法器输出舍弃最低位，输出到下一级寄存器，即

c[4:0] = OUT[5:1]

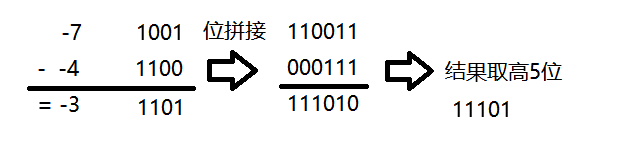

这里手算一下：

2.3.除法

2.3.1.无符号

除法比较简单，结果就是两数相除之后取整

reg  [3:0] a,b;
reg   [3:0] c;    //结果不需要扩展，因为除完只会变小，不会变大
always@(posedge clk)
begin
	c <=  a / b;
end

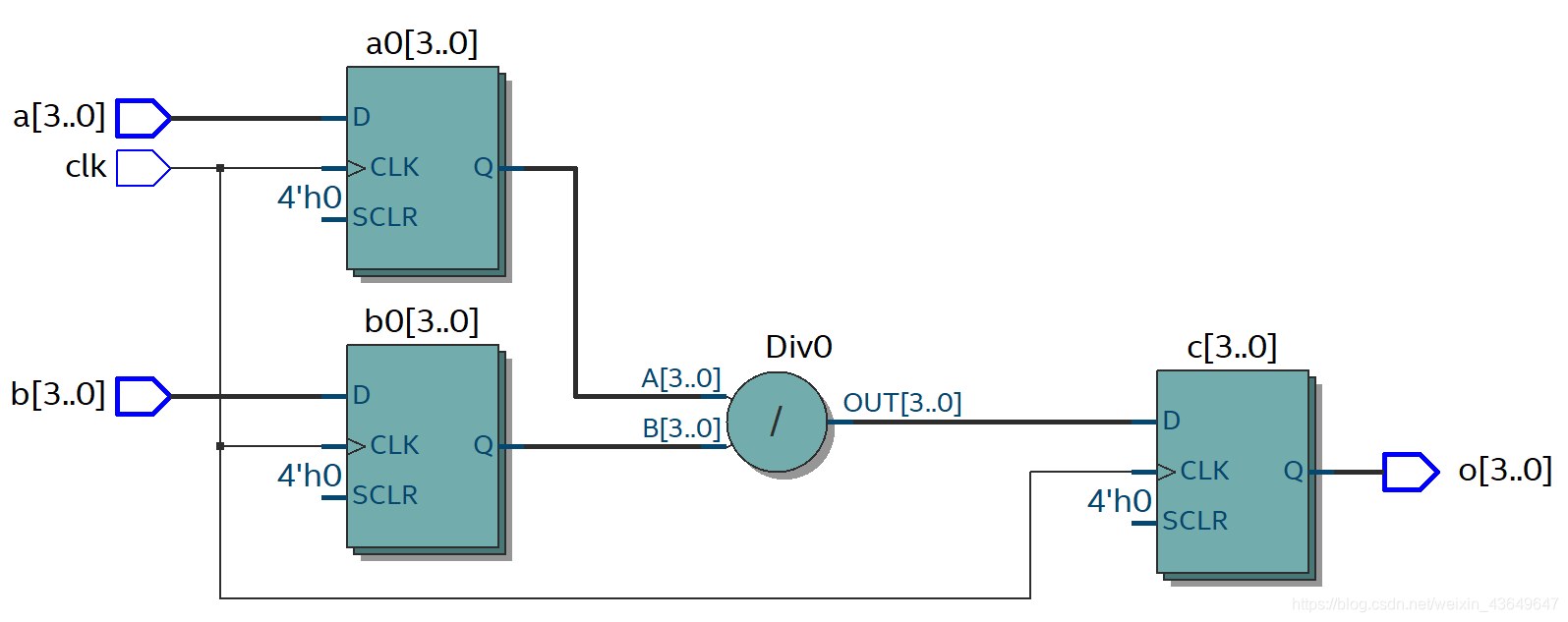

module top(
	input clk,
	input signed [3:0] a,
	input signed [3:0] b,
	output  [3:0] o
);
reg  [3:0] a0,b0;
reg  [3:0] c;
always@(posedge clk)
begin
	a0 <= a;
	b0 <= b;
	c <=  a0 / b0;
end
assign o = c;
endmodule

2.3.2.有符号

reg  signed [3:0] a,b;
reg  signed [4:0] c;    //结果多写一位，主要是防止溢出。
always@(posedge clk)
begin
	c <=  a / b;
end

可见其结果的符号与两个操作数有关，也就是符合我们正常的除法运算规律。

module top(
	input clk,
	input signed [3:0] a,
	input signed [3:0] b,
	output signed [3:0] o
);
reg  signed [3:0] a0,b0;
reg  signed [3:0] c;
always@(posedge clk)
begin
	a0 <= a;
	b0 <= b;
	c <=  a0 / b0;
end

assign o = c;

endmodule

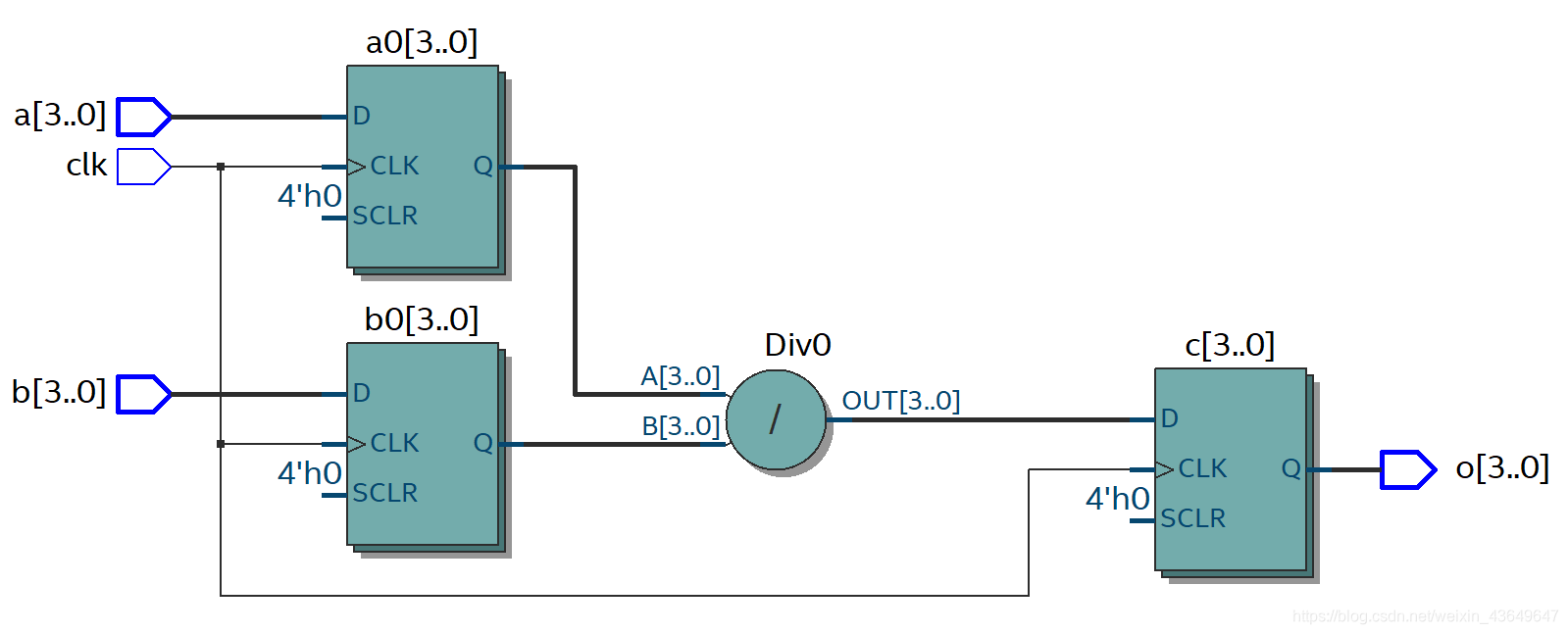

查看最后综合出来的电路，有符号和无符号的电路都是一样的，但是其内部不知道是怎样算的，不过功能是正确的。

2.3.3.实现除法的四舍五入

1. 移位实现
   有时候在硬件算法中，实现最多的就是除以2ⁿ 而且大部分是要求四舍五入。
   如果要求四舍五入，假设被除数为a，我们要除以2²，结果设为c；

wire signed [3:0] a;
wire signed [3:0] c;
assign c = (a + 2) >>> 2;//加上2的n-1次方再进行移位

2. 除法实现

—待更新—

2.4乘法

2.4.1.无符号

reg   [3:0] a,b;
reg  [7:0] c;
always@(posedge clk)
begin
	c <=  a * b ;
end

2.4.2.有符号

reg  signed [3:0] a,b;
reg  signed [7:0] c;      //输出的位宽只需要大于等于a和b的位宽之和减一就可以了
always@(posedge clk)
begin
	c <=  a * b ;
end

易错

在设计的时候尝尝会有常数参与运算，当进行有符号运算时，比如

wire signed [3:0] a;
wire signed [7:0] c;
assign c = a + 3'd2;

如果输入端有负数，这就会导致结果出现错误，如下图的第三组和第五组。

如果将表达式写成

assign c = a + 2;

或改成

wire signed [2:0] data;
assign data = 2'd2;
assign c = a + data;

结果：

这样才是正确的。
所以在设计的时候，需要注意这个点。
