基于ESP-WROOM-32的双串口通信并显示到OLED显示屏上

小范同学_

已于 2024-02-06 22:49:32 修改

阅读量2.7k

点赞数 10

分类专栏：物联网文章标签： ESP32 单片机嵌入式硬件 Arduino 物联网

于 2024-02-06 22:46:46 首次发布

本文链接：https://blog.csdn.net/weixin_43660088/article/details/136063037

版权

物联网专栏收录该内容

1 篇文章

订阅专栏

本文详细介绍了如何在ESP32开发板上配置Arduino环境，包括驱动库安装，以及如何使用SSD1306OLED模块进行串口通信，展示了从串口监视器接收数据并在OLED上显示的实例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

开发板

ESP-WROOM-32

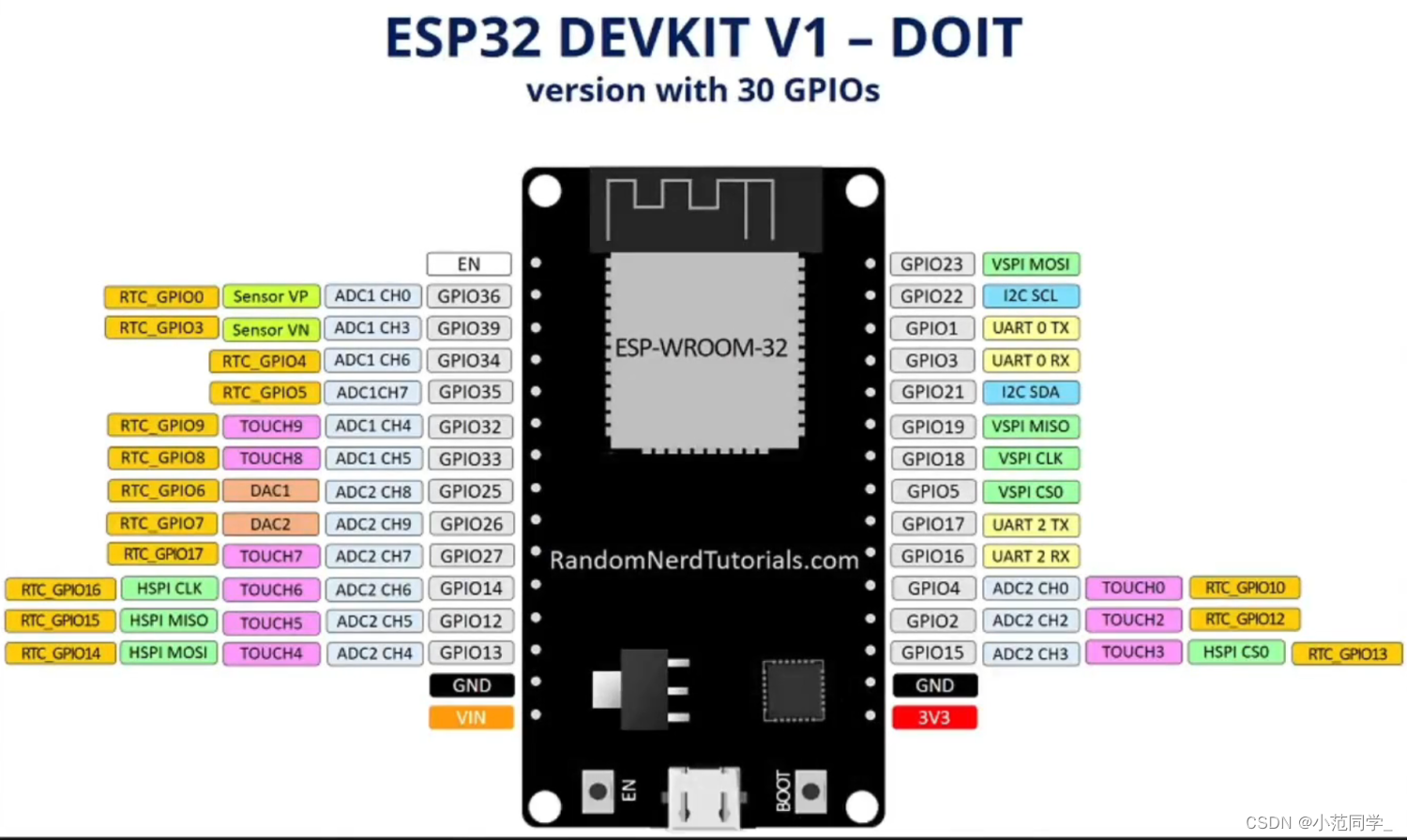

引脚图

在这里插入图片描述

Arduino环境配置

1.ESP32开发版下载

选择 esp32 by Espressif Systems

2.Arduino开发板选择 -> ESP32 Dev Module

Flash Mode选择DIO
连接ESP32并选择指定端口

3.安装驱动库

ESP8266 and ESP32 OLED driver for SSD1306 displays by ThingPulse, Fabrice Weinberg

版本：4.4.0以上

接线图

ESP32开发版	OLED模块	串口1	串口2
GND	GND
3V3	VCC
GPIO22	SCL
GPIO21	SDA
TypeC接口		TypeC
GPIO17			RX
GPIO16			TX

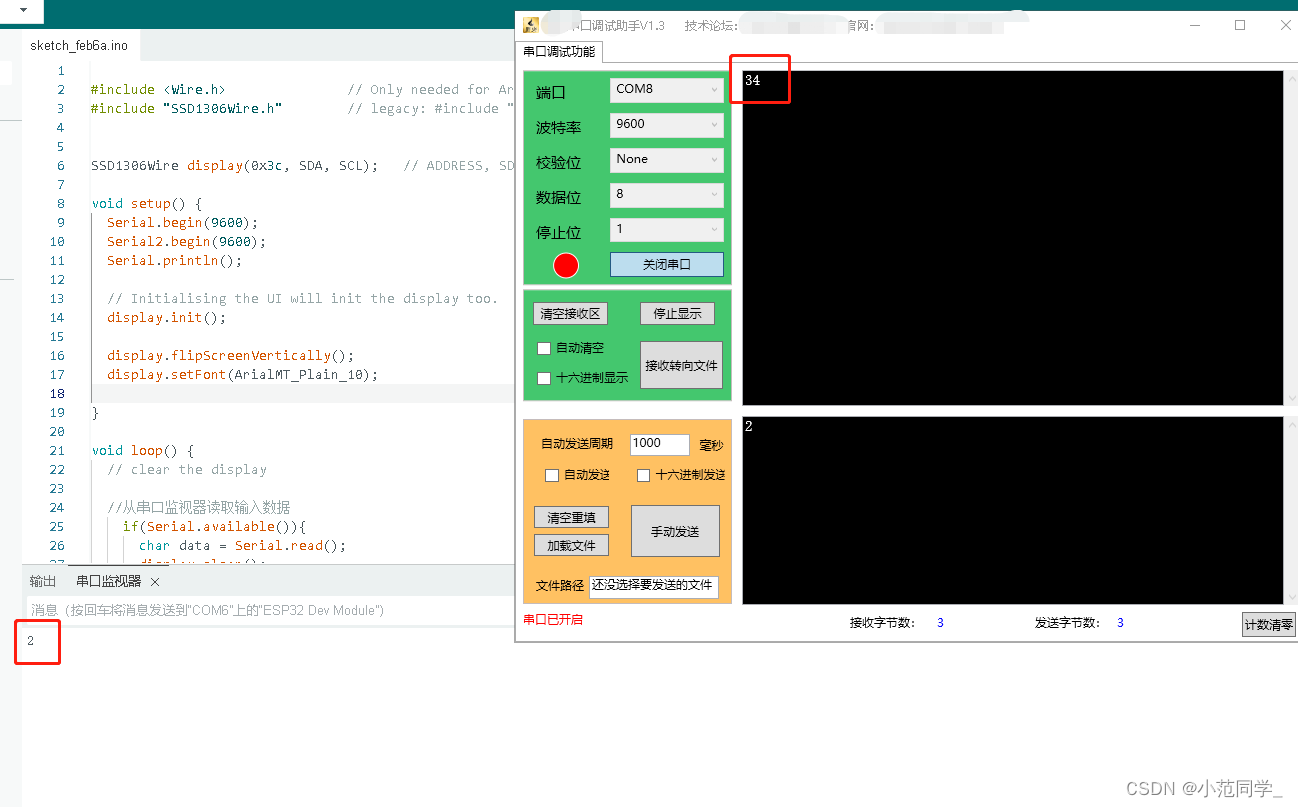

Arduino代码


#include <Wire.h>               // Only needed for Arduino 1.6.5 and earlier
#include "SSD1306Wire.h"        // legacy: #include "SSD1306.h"


SSD1306Wire display(0x3c, SDA, SCL);   // ADDRESS, SDA, SCL  -  SDA and SCL

void setup() {
  Serial.begin(9600);
  Serial2.begin(9600);
  Serial.println();

  // Initialising the UI will init the display too.
  display.init();

  display.flipScreenVertically();
  display.setFont(ArialMT_Plain_10);

}

void loop() {
  // clear the display

  //从串口监视器读取输入数据
    if(Serial.available()){
      char data = Serial.read();
      display.clear();
      display.flipScreenVertically();
      display.setTextAlignment(TEXT_ALIGN_LEFT);
      display.setFont(ArialMT_Plain_10);
      display.drawString(0, 0, "Serial.read:");
      display.drawString(0, 12, "Serial2.read:");
      display.drawString(65, 0, &data);
      display.display();
      //将数据发送到 UART2
      Serial2.write(data);
    }

    //从UART2读取输入数据
    if(Serial2.available()){
      char data = Serial2.read();
      display.clear();
      display.flipScreenVertically();
      display.setTextAlignment(TEXT_ALIGN_LEFT);
      display.setFont(ArialMT_Plain_10);
      display.drawString(0, 0, "Serial.read:");
      display.drawString(0, 12, "Serial2.read:");
      display.drawString(70, 12, &data);
      display.display();
      //将数据发送到 UART2
      Serial.write(data);
    }

}
