如何使用ANSYS workbench导出最清晰的图的步骤

版权声明：本文为博主原创文章，转载请附源链接。

---

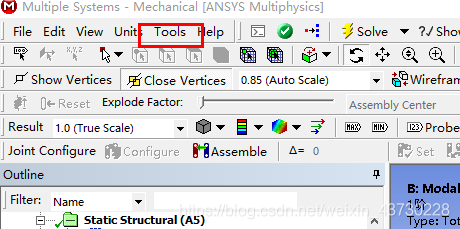

步骤1：选择菜单栏中的Tools。再点击选项options。

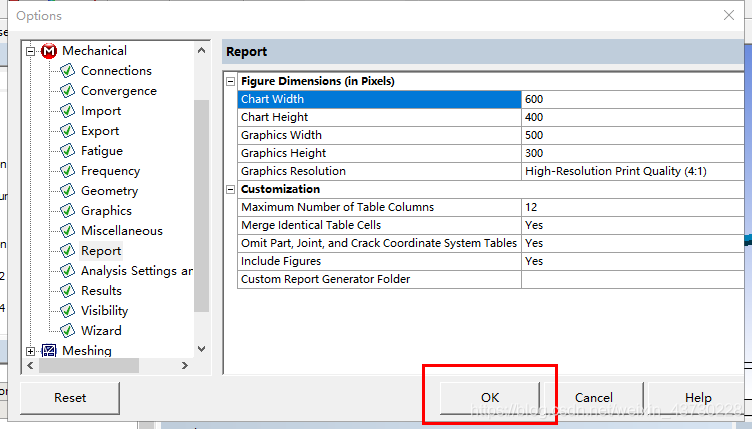

步骤 2：点击report。获得如下图所示界面，

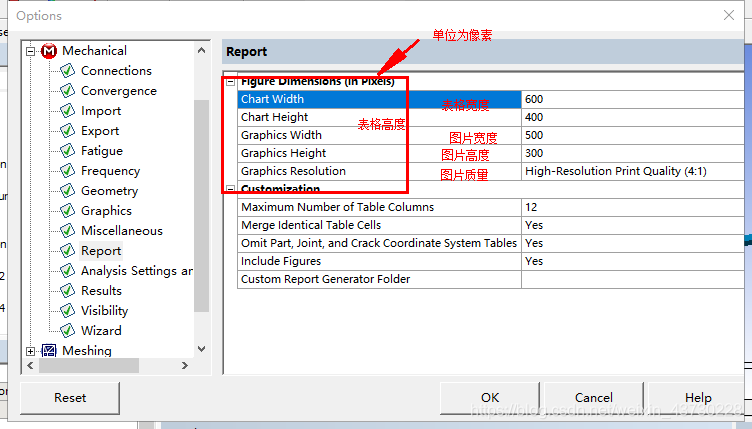

步骤3，如下图所示，可以更改其属性。包括图像高度、宽度，以及输出质量。

 步骤4：点击ok即可，如下图所示。

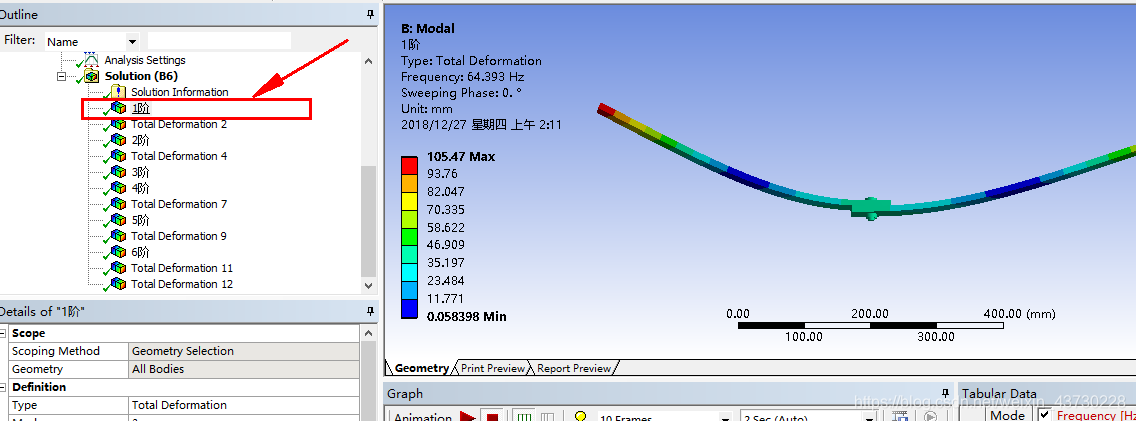

步骤5，鼠标点击一下要输出的图。如下图所示。



 步骤6：点击菜单栏右边的输出图片按钮，如下图所示位置。选择Figure选项

步骤7： 模型树下出现Figure选项。如下图所示。

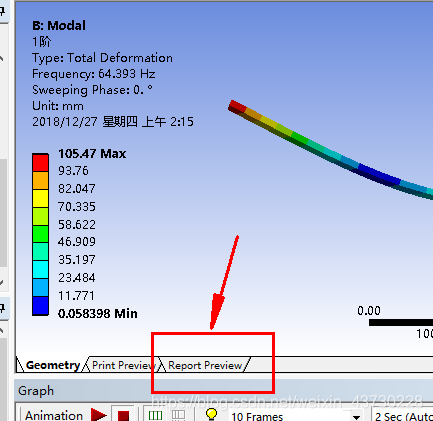

 步骤8：点击主界面的Report Preview。如下图所示。

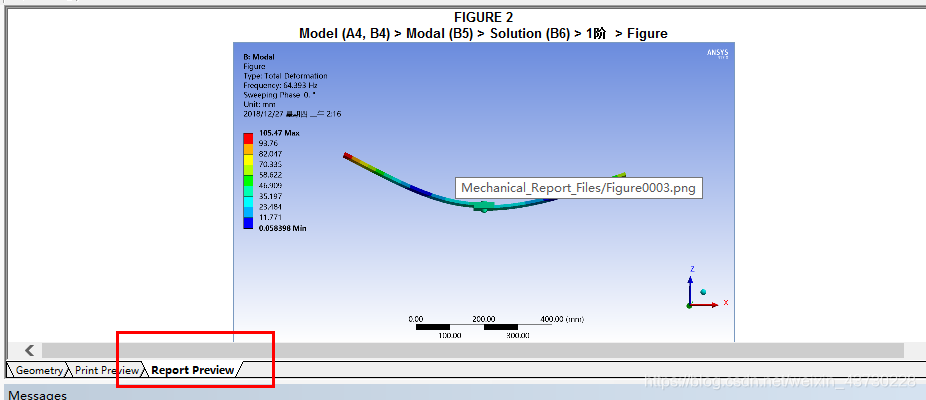

步骤9：生成的报告中会出现Figure图，如下图所示。鼠标放在图书，点击右键选择复制即可。
