ANSYS Maxwell导出图片的方法

 在使用Maxwell软件进行仿真时，仿真记录和报告需要我们插入仿真的图片以及结果图片，在此 汇总了几种maxwell导出图片的方法。以下方法适用于model / Result Plot / 任意想要输出的界面/软件当前显示界面。

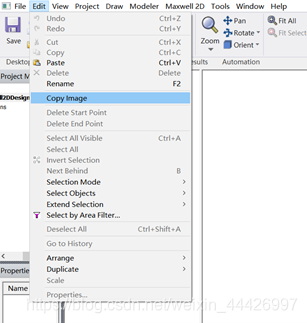

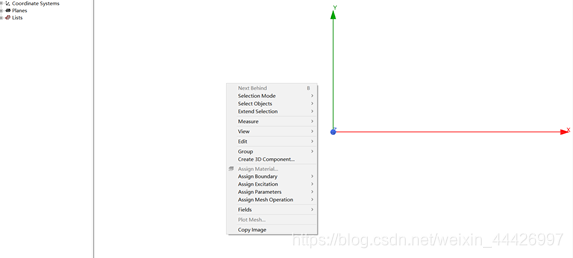

1. 显示界面右键-Copy Image或者菜单栏Edit-Copy Image

这种方法输出的模型图片分辨率与屏幕分辨率相同。

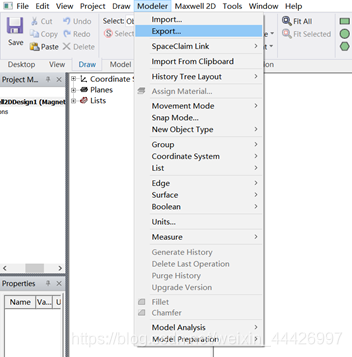

 2. 菜单栏Modeler-Export

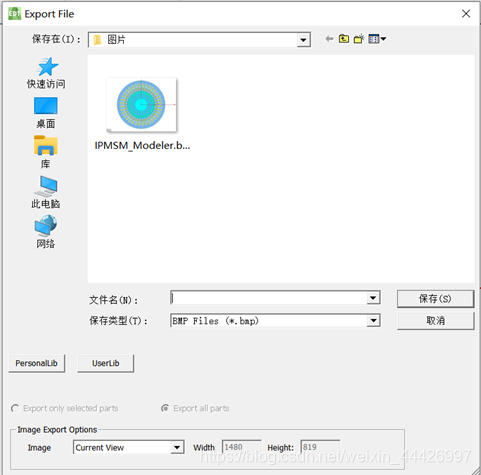

在Export窗口可以设置路径，图片格式，图片尺寸。建议使用.bmp文件格式，图片质量较好。

通过尝试这种方法并不能改变输出图片的分辨率，图片分辨率与屏幕分辨率相同。

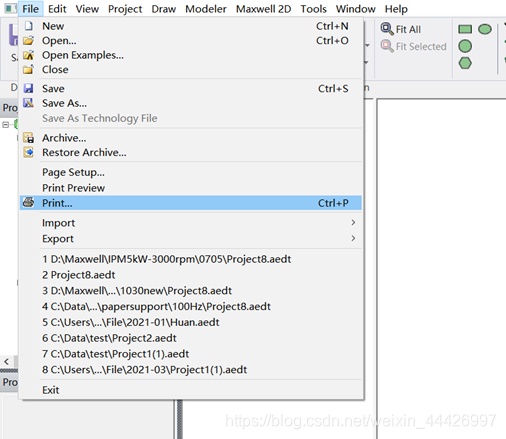

 3. 菜单栏File-Print

在Print窗口使用虚拟打印机将模型界面输出为PDF等格式。File-Print Preview可以预览打印界面。

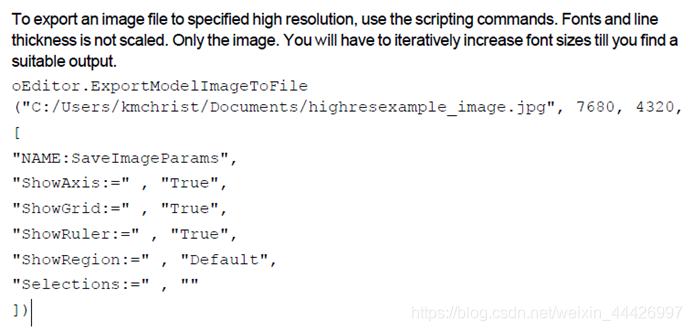

4.使用脚本命令，输出高分辨率图像

Help文件中查到输出高分辨率图像的方法，没试过。

 前三种方法简单方便，但是导出的图片清晰度取决于所使用的屏幕的清晰度；第四种方法没有用过，不会用脚本语言。通常情况下是会将前三种方式都尝试一下，选择显示效果最好的一张图片。当然最简单的方法是使用高分辨率的显示器，这样输出的图片质量较好。
