与中断有关的MCS-51特殊功能寄存器

MCS-51系列特殊功能寄存器–与中断有关的

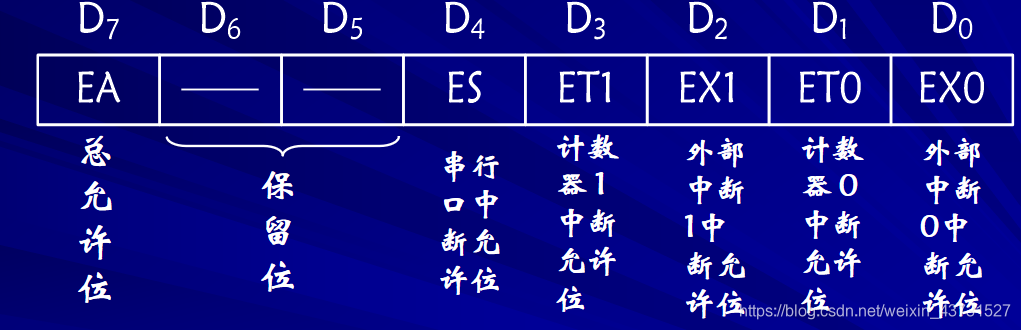

一、中断允许寄存器IE (字节地址0A8H，位地址AFH-A8H)

1.EA ：CPU中断总允许位。EA=0时，屏蔽所有中断请求；EA=1时，CPU开放中断。

2.ES ：串行口中断允许位。ES=0时，串行口禁止中断；ES=1时，串行口允许中断。

3.ET1 ：T1中断允许位。ET1=0时，T1禁止中断；ET1=1时，T1允许中断。

4.EX1：外部中断1（INT1）允许位。EX1=0时，INT1禁止中断；EX1=1时，INT1允许中断。

5.ET0 ：T0中断允许位。ET0=0时，T0禁止中断；ET0=1时，T0允许中断。

6.EX0：外部中断0（INT0）允许位。EX0=0时，INT0禁止中断；EX0=1时，INT0允许中断。

7.ET2 ：T2中断允许位。ET2=0时，T2禁止中断；ET2=1时，T2允许中断。

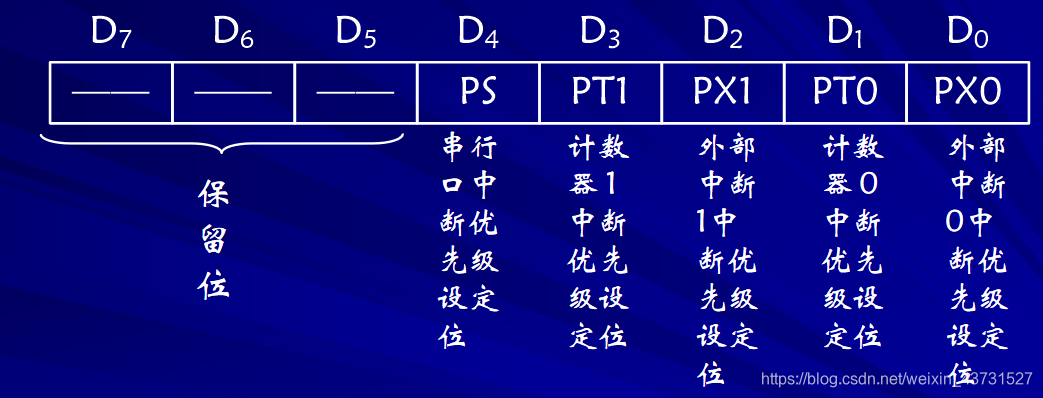

二、中断优先级寄存器IP (字节0B8H，位BFH-B8H)

1.PS ：串行口中断优先级控制位。PS=0时，优先级低；PS=1时，设定串行口为高优先级中断。

2.PT1 ：T1中断优先级控制位。PT1=0时，优先级低；PT1=1时，设定T1为高优先级中断。

3.PX1 ：外部中断1（INT1）优先级控制位。PX1=0时，优先级低；PX1=1时，设定外部中断1（INT1）为高优先级中断。

4.PT0 ：T0中断优先级控制位。PT0=0时，优先级低；PT0=1时，设定T0为高优先级中断。

5.PX0 ：外部中断0（INT0）优先级控制位。PX0=0时，优先级低；PX0=1时，设定外部中断0（INT0）为高优先级中断。

注：系统复位后，IP=00H，即均处于低优先级。

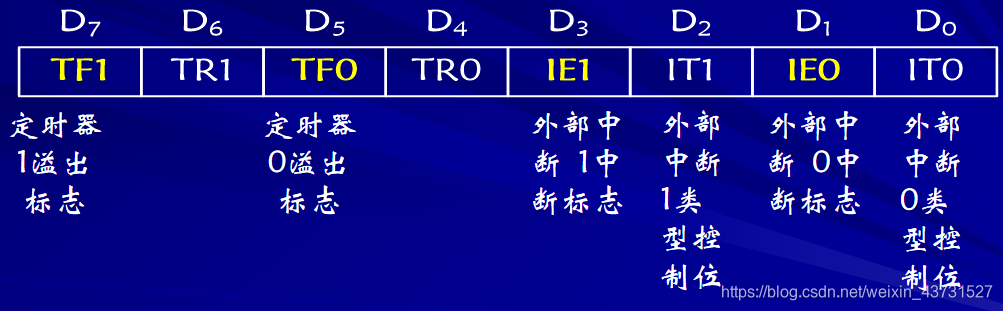

三、定时控制寄存器TCON (字节88H，位8FH-88H)

1.TF1 ：定时器1溢出标志。由硬件置1，并且进入中断；进入中断服务程序后，由硬件清0，查询方式下由软件清0。

2.TR1 ：定时器运行控制位。TR1=0时，关闭T1；TR1=1时，启动T1。

3.TF0 ：定时器0溢出标志。由硬件置1，并且进入中断；进入中断服务程序后，由硬件清0，查询方式下由软件清0。

4.TR0 ：定时器运行控制位。TR0=0时，关闭T0；TR0=1时，启动T0。
5.IE1 ：外部中断1请求标志。

6.IT1 ：外部中断1触发方式。IT1=0时，为低电平触发方式；IT1=1时，边沿触发方式（下降沿有效）。

7.IE0 ：外部中断0请求标志。

8.IT0 ：外部中断0触发方式。IT0=0时，为低电平触发方式；IT0=1时，边沿触发方式（下降沿有效）。

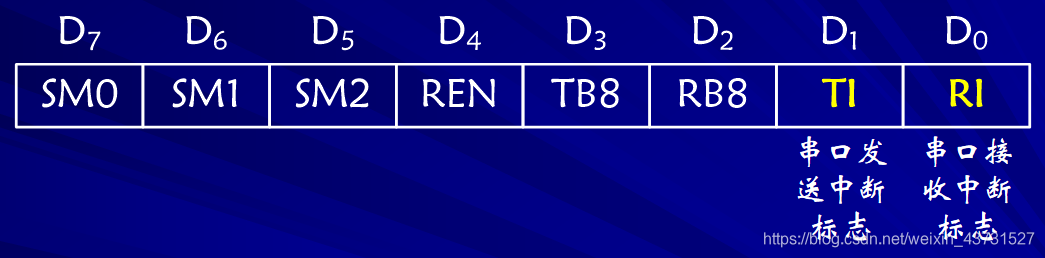

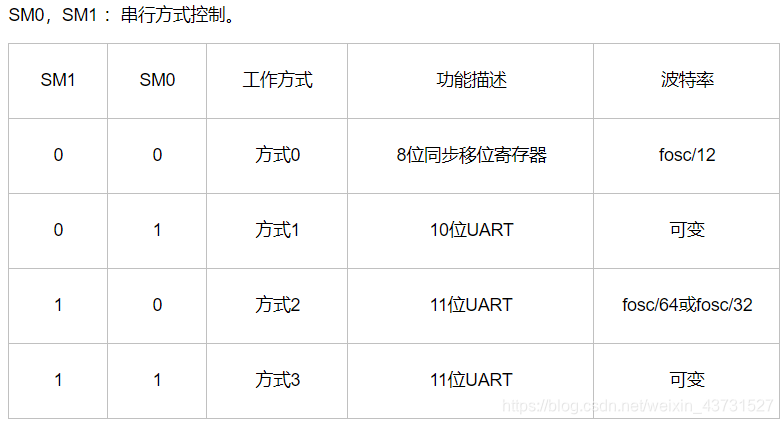

四、串口控制寄存器SCON (字节98H，位9FH-98H)

2.SM2 ：多机通讯控制位。SM2=0时，禁止多机通讯；SM2=1时，允许多机通讯。

3.REN ：允许串行接收位。REN=0时，禁止串行接收；REN=1时，允许串行接收。

4.TB8 ：发送数据第九位（D8）。

5.RB8 ：接收数据第九位（D8）。

6.TI ：发送中断标志位。

7.RI ：接收中断标志位。

五、方式寄存器TMOD （89H，只能字节寻址）

1.GATE：GATE=0：仅用软件设置TCON中的TR0、TR1位，来控制计数器启动/停止。（软件控制）；GATE=1：由外部中断引脚和TR0、TR1位控制计数器启动/停止。即外部中断引脚为高电平时，且TR0或TR1置位，启动；为低电平时，停止。（硬件控制）

2.D6：=1：选择计数功能；=0：选择定时功能。

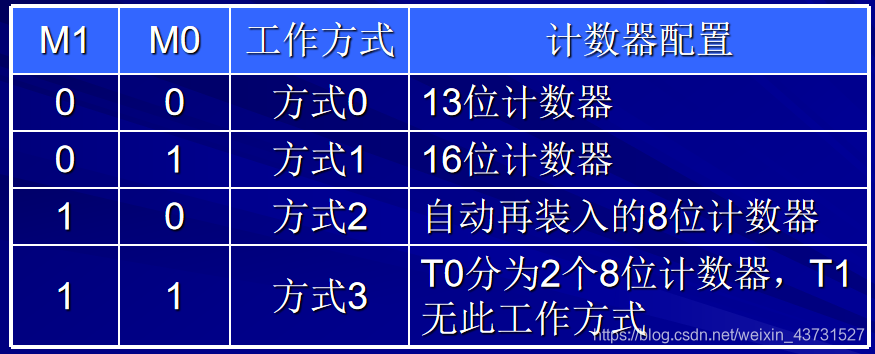

3.M1、M0：工作方式选择位
注：系统复位后TMOD为00H，即Tx为方式0，定时模式。
