51单片机中断知识整理

AT89C51单片机学习整理（一）

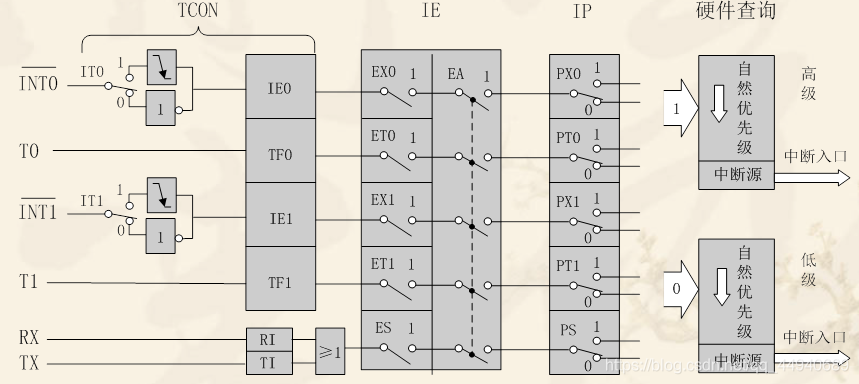

一、中断结构图

TCON,SCON,IE,IP均为与中断有关的寄存器

• IE0：为外部中断INT0的中断标志位
• IE1：为外部中断INT1的中断标志位
• TF0：为定时器T0的中断标志位
• TF1：为定时器T1的中断标志位
• TX：为串行发送完成标志位
• RX：为串行接受完成标志位

二、中断相关寄存器

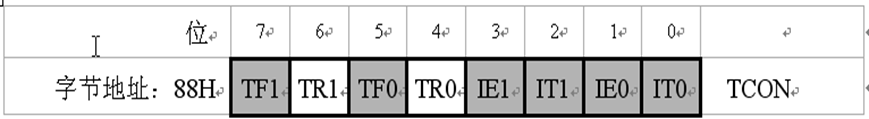

1、定时器计数器0、1控制寄存器TCON

• TF0、TF1：为定时器计数器中断标志位
• TR0、TR0：为定时器计数器停止位，当置1时，定时器计数器启动，当置0时定时器计数器停止
• IE0、IE1：为外部中断的中断标志位
• IT0、IT1：为外部中断触发方式选择为，默认为0，是低电平触发，当置1时，为下降沿触发

2、中断允许寄存器IE

• EA：为总中断允许位，EA=1开总中断
• ES：为串行接收发送允许位
• ET0、ET1：为定时器计数器中断允许位
• EX0、EX1：位外部中断允许位

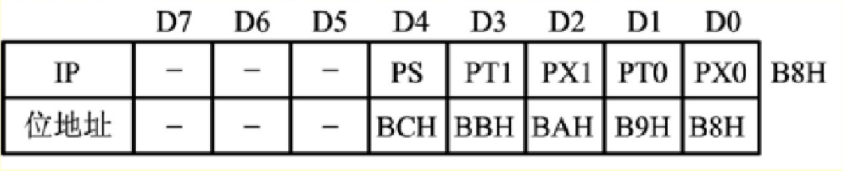

3、中断优先级控制寄存器IP

• PS：串行通信中断优先级设置位，当置1时，设定为高优先级，当置0时，设定为低优先级
• PT0、PT1定时计数器中断优先级设置位
• PX0、PX1外部中断优先级设置位

当优先级同级时，应查询硬件优先级顺序表执行

三、与定时器计数器相关的寄存器

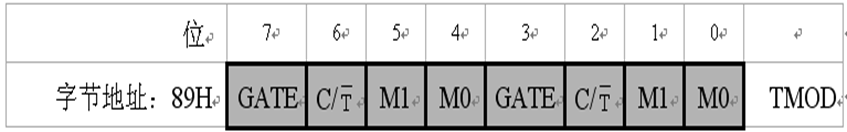

1、定时器计数器工作模式选择寄存器TMOD

• GATE：门控位，当GATE=0时，直接通过软件对TR0、TR1进行置位就能启动定时器；当GATE=1时，只有当INT0(INT1)位高电平时，且对TR0、TR1进行置位才能启动定时器。（一般将GATE置0）
• C/T，定时器计数器工作模式选择位，置1时工作在计数器模式，置0工作在定时器模式

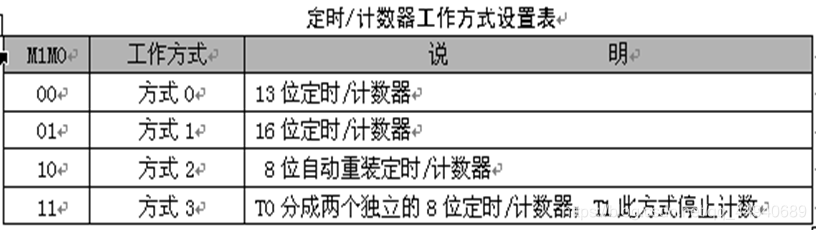

• M1、M0模式选择位

四、与串行口通信有关SCON、PCON

1、串行口控制寄存器SCON

• SM0、SM1：串行口工作模式选择位
• SM2：多机通信控制位
• REN：串行接受允许位，置1允许串行接收；置0禁止串行接受
• TB8：发送数据的第9位
• RB8：接收数据的第9位
• TI：发送完成中断标志位，置1表示发送完成（需要软件清0）
• RI：接收完成中断标志位，置1表示接收完成（需要软件清0）

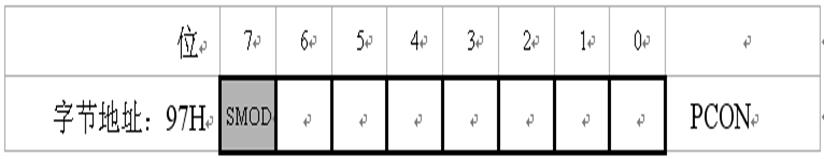

2、电源控制寄存器PCON

• SMOD：波特率加倍位，在工作模式1、2时，当SMOD=1，波特率加倍，系统复位后SMOD=0

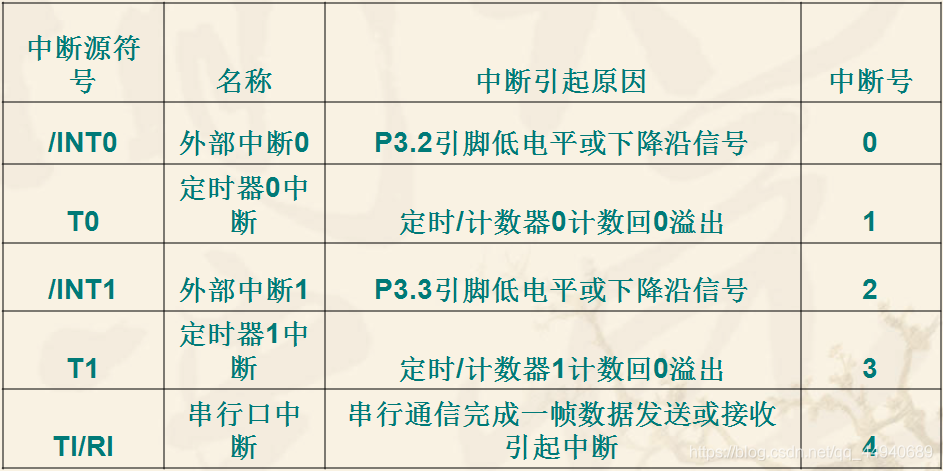

五、中断源的中断号
